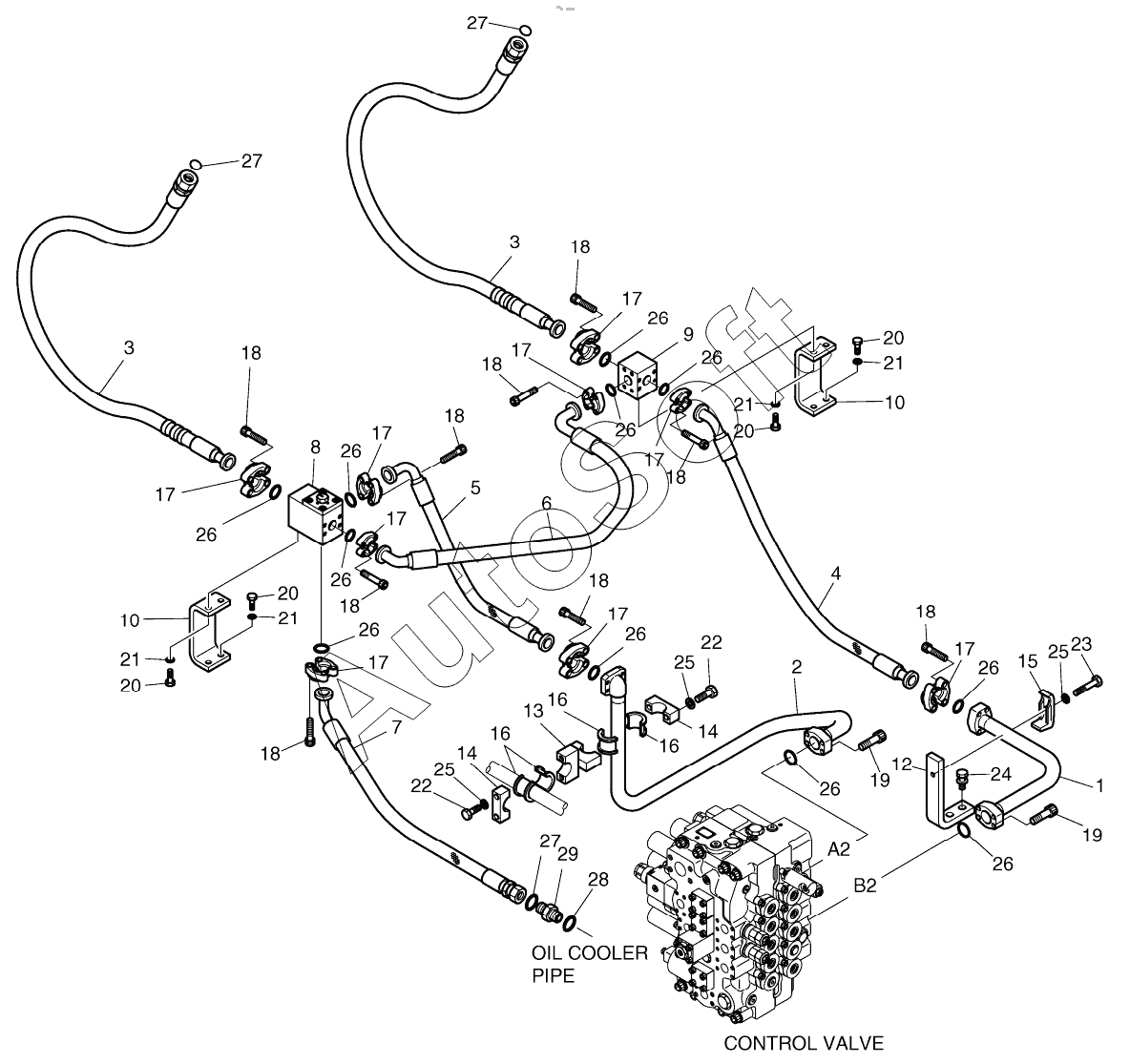

Каталог запасных частей к технике: Doosan S340LC-V (2009). MAIN PIPING - ONE & TWO WAY
15
29
28
27
27
27
26
26
26
26
26
26
26
26
26
26
26
25
25
25
24
23
22
22
21
21
21
21
20
20
20
20
19
19
18
18
18
18
18
18
18
18
18
17
17
17
17
17
17
17
17
17
16
16
16
400-00934
14
14
13
12
10
10
9
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00934 | 4***4 | MAIN PIPING-ONE & TWO WAY | |
| 1 | 1***6 | PIPE | |
| 2 | 1***7 | PIPE | |
| 3 | D***0 | HOSE | |
| 4 | D***0 | HOSE-970L | |
| 5 | D***8 | HOSE-750L | |
| 6 | D***4 | HOSE-1150L | |
| 7 | D***4 | HOSE | |
| 8 | 4***9 | VALVE, SWITCH | |
| 9 | 4***0 | BLOCK | |
| 10 | 1***8 | BRACKET | |
| 12 | 1***3 | BRACKET | |
| 13 | 1***A | CLAMP, PIPE | |
| 14 | 2***6 | CLAMP;PIPE | |
| 15 | 2***3 | CLAMP;PIPE | |
| 16 | 2***A | RUBBER | |
| 17 | 2***8 | Flange | |
| 18 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 19 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 20 | S***3 | BOLT M10X1.5X30 | |
| 21 | S***3 | WASHER;SPRING M10 | |
| 22 | S***3 | BOLT M12X1.75X60 | |
| 23 | S***3 | BOLT M12X1.75X65 | |
| 24 | 2***1 | BOLT;SET | |
| 25 | S***3 | WASHER;SPRING M10 | |
| 26 | 2***9 | O-RING | |
| 27 | S***1 | O-RING | |
| 28 | S***1 | O-RING | |
| 29 | 2***6 | ADAPTER PFO1-UNF1 7/16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
