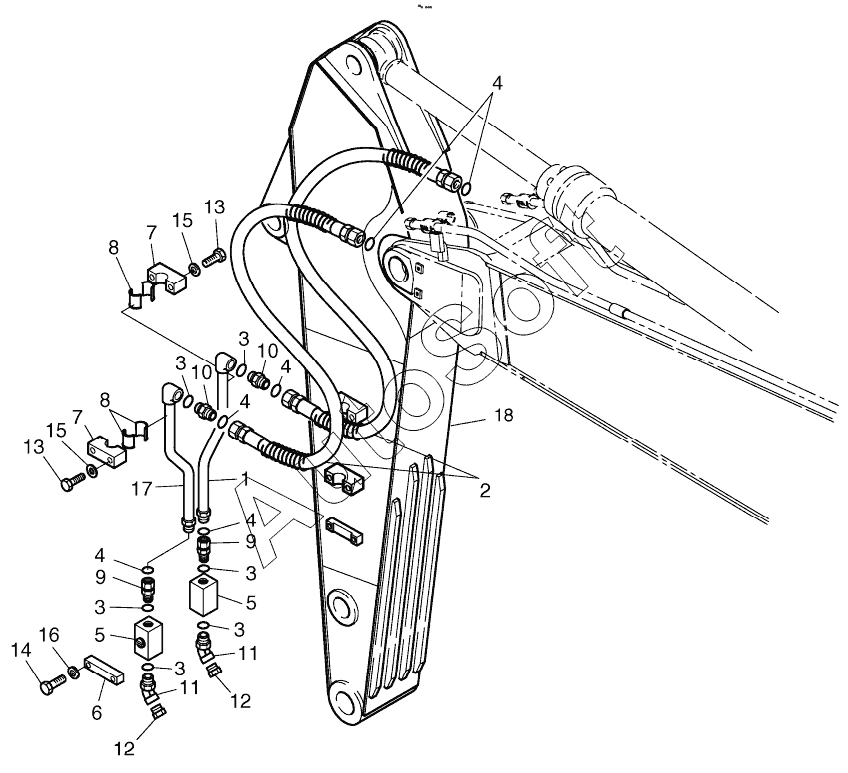

Каталог запасных частей к технике: Doosan S340LC-V (2009). ARM PIPING - 2.6m ONE & TWO WAY
400-00987
1
2
3
3
3
3
3
3
4
4
4
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
12
12
13
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00987 | 4***7 | ARM PIPING-2.6m | |
| 1 | 2***3 | PIPE | |
| 2 | 2***7 | HOSE | |
| 3 | S***1 | O-ring | |
| 4 | 2***7 | O-ring | |
| 5 | 2***A | Valve, stop | |
| 6 | 1***0 | Clamp | |
| 7 | 2***3 | Clamp, pipe | |
| 8 | 2***5 | Rubber | |
| 9 | 2***9 | Adapter | |
| 10 | 2***5 | Adapter | |
| 11 | 2***3 | Elbow | |
| 11 | D***3 | ELBOW | |
| 12 | 2***3 | Cap | |
| 12 | 2***6 | CAP | |
| 13 | S***3 | BOLT M12X1.75X65 | |
| 14 | S***3 | Bolt | |
| 15 | S***3 | WASHER;SPRING M10 | |
| 16 | S***3 | WASHER;SPRING | |
| 17 | 2***4 | PIPE | |
| 18 | 7***2 | ARM, WELDMENT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
