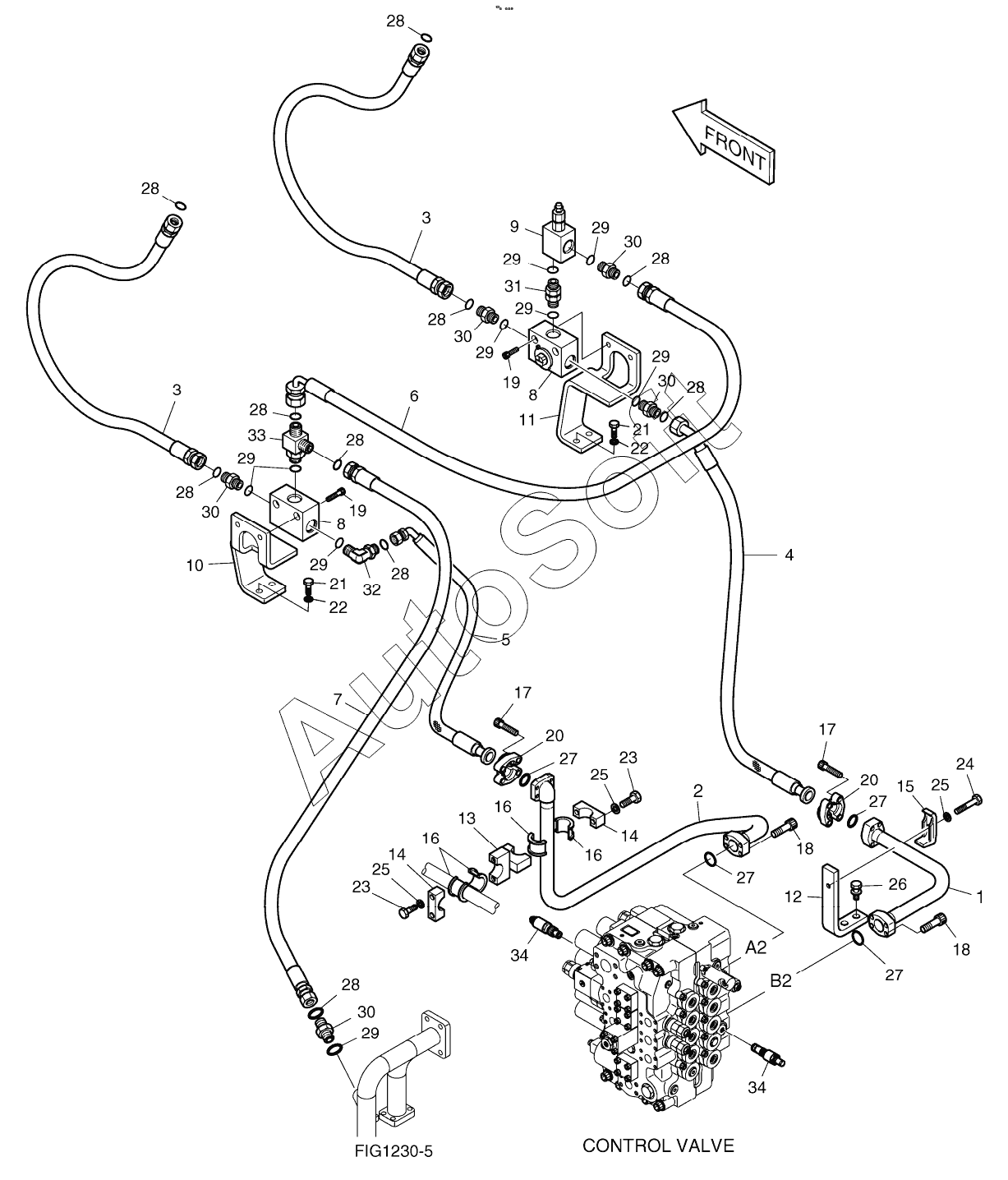

Каталог запасных частей к технике: Doosan S340LC-V (2009). MAIN PIPING - PE3C
26
18
18
19
19
20
20
21
21
22
22
23
23
24
25
25
25
17
17
27
27
27
27
28
28
28
28
28
28
28
28
28
28
29
29
29
29
29
29
29
29
30
30
30
30
30
31
32
33
34
34
9
1
2
3
3
4
5
6
7
8
8
K1008079F1
10
11
12
13
14
14
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1008079F1 | K***1 | MAIN PIPING-PE3C | |
| 1 | 1***6 | PIPE | |
| 2 | 1***7 | PIPE | |
| 3 | D***1 | HOSE | |
| 4 | D***5 | HOSE 950L | |
| 5 | D***7 | HOSE | |
| 6 | D***3 | HOSE 1500L | |
| 7 | D***1 | HOSE | |
| 8 | K***A | Valve, switch | |
| 9 | 2***B | VALVE;RELIEF | |
| 10 | K***4 | BRACKET | |
| 11 | K***5 | BRACKET | |
| 12 | 1***3 | BRACKET | |
| 13 | 1***A | CLAMP, PIPE | |
| 14 | 2***6 | CLAMP;PIPE | |
| 15 | 2***3 | CLAMP;PIPE | |
| 16 | 2***A | RUBBER | |
| 17 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 18 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 19 | S***6 | Bolt | |
| 20 | 2***8 | Flange | |
| 21 | S***3 | BOLT M10X1.5X30 | |
| 22 | S***3 | WASHER;SPRING M10 | |
| 23 | S***3 | BOLT M12X1.75X60 | |
| 24 | S***3 | BOLT M12X1.75X65 | |
| 25 | S***3 | WASHER;SPRING M10 | |
| 26 | 2***1 | BOLT;SET | |
| 27 | 2***9 | O-RING | |
| 28 | S***1 | O-RING | |
| 29 | S***1 | O-RING | |
| 30 | 2***6 | ADAPTER PFO1-UNF1 7/16 | |
| 31 | 2***8 | ADAPTER;SP | |
| 32 | 2***1 | ELBOW | |
| 33 | 2***4 | Tee | |
| 34 | 4***8 | RELIEF VALVE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
