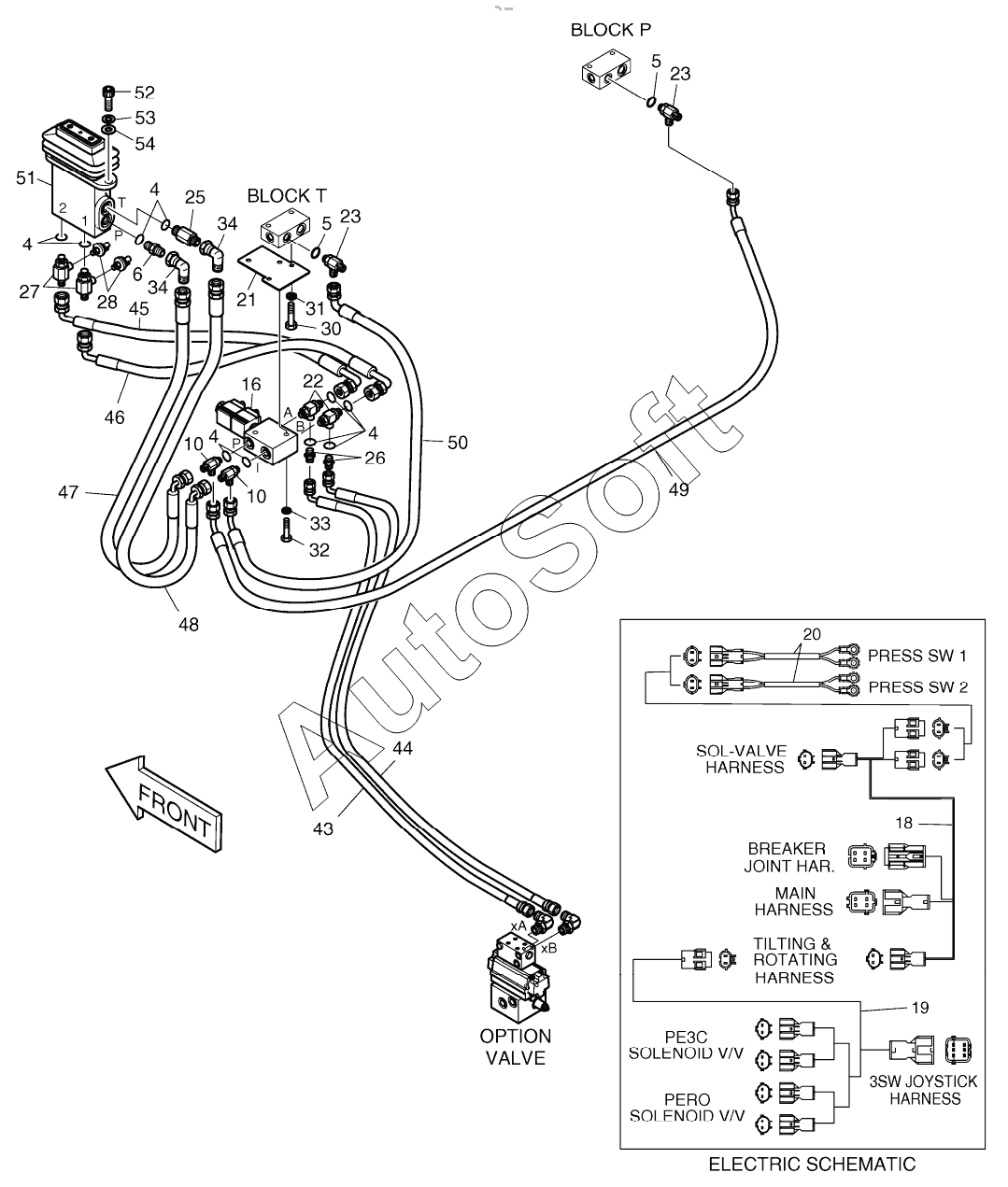

Каталог запасных частей к технике: Doosan S340LC-V (2009). PILOT PIPING - PERO
47
31
32
33
34
34
43
44
45
46
30
48
49
50
51
52
53
54
K1008121F3
28
27
26
25
23
23
22
21
20
19
18
16
10
10
6
5
5
4
4
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1008121F3 | K***3 | PILOT PIPING-PERO | |
| 4 | S***1 | O-RING | |
| 5 | S***1 | O-RING | |
| 6 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 10 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 16 | K***7 | Valve, solenoid | |
| 18 | K***A | Harness, tilt and rot | |
| 19 | K***8 | Harness | |
| 20 | 5***7 | Harness | |
| 21 | K***5 | Bracket | |
| 22 | K***4 | Tee, shuttle | |
| 23 | 2***6 | TEE | |
| 25 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 26 | 2***9 | Adapter | |
| 27 | 1***0 | Tee | |
| 28 | 5***0 | SWITCH;PRESSURE | |
| 30 | S***6 | Bolt | |
| 31 | S***3 | WASHER;SPRING M10 | |
| 32 | S***6 | Bolt | |
| 33 | S***3 | WASHER;SPRING | |
| 34 | 1***9 | Elbow | |
| 43 | 2***9 | HOSE PF3/8-3400L | |
| 44 | 2***9 | HOSE PF3/8-3400L | |
| 45 | D***5 | Hose | |
| 46 | D***5 | Hose | |
| 47 | D***9 | Hose | |
| 48 | D***9 | Hose | |
| 49 | D***6 | Hose | |
| 50 | D***7 | Hose | |
| 51 | 4***7 | VALVE;PEDAL | |
| 52 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 53 | S***1 | WASHER;SPRING | |
| 54 | S***3 | WASHER;PLAIN |
