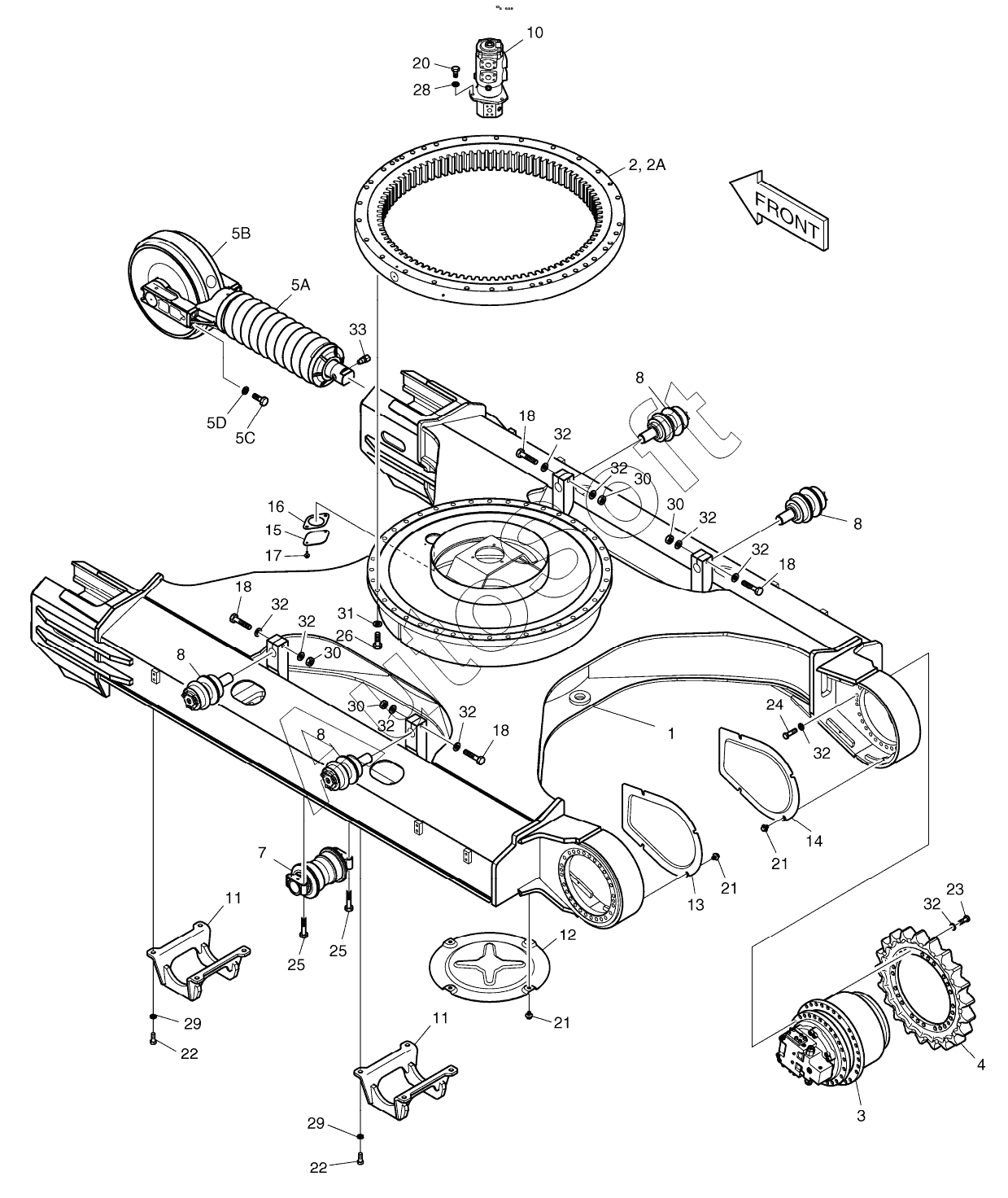

Каталог запасных частей к технике: Doosan S340LC-V (2009). TRACK FRAME - INDIA
1
1
2
2A
3
4
5A
5A
5B
5C
5D
7
8
8
8
8
10
11
11
12
13
14
15
16
17
18
18
18
18
20
21
21
21
22
22
23
24
25
25
26
28
29
29
30
30
30
30
31
32
32
32
32
32
32
32
32
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1014309E | K***E | TRACK FRAME ASSY | |
| 1 | K***A | FRAME, TRACK | |
| 1 | K***B | FRAME, TRACK | |
| 10 | 2***B | JOINT, CENTER | |
| 11 | K***0 | GUARD, TRACK | |
| 12 | K***1 | COVER, UNDER | |
| 13 | 6***A | COVER, MOTOR | |
| 14 | 6***A | COVER, MOTOR | |
| 15 | 2***2 | COVER | |
| 16 | 2***A | PACKING | |
| 17 | D***7 | BOLT | |
| 18 | S***6 | Bolt | |
| 2 | 2***A | BEARING, SWING | |
| 20 | S***1 | BOLT | |
| 21 | D***9 | BOLT | |
| 22 | S***6 | Bolt | |
| 23 | S***6 | BOLT | |
| 24 | S***6 | BOLT M20X2.5X75 | |
| 25 | S***6 | BOLT M20X2.5X90 | |
| 26 | S***6 | Bolt | |
| 28 | S***3 | WASHER;SPRING | |
| 29 | S***3 | WASHER;SPRING | |
| 2A | 1***2 | Seal | |
| 3 | K***6 | TRAVEL DEVICE | |
| 30 | S***3 | Nut | |
| 31 | 2***A | WASHER;HARDEN | |
| 32 | 2***A | WASHER;HARD | |
| 33 | 4***5 | VALVE, GREASE | |
| 4 | 1***B | SPROCKET | |
| 5 | K***A | IDLER SUB ASSY | |
| 5 | K***C | ADJUSTER ASSY, TRACK | |
| 5A | K***A | SPRING, TRACK | |
| 5A | K***C | TRACK SPRING ASSY | |
| 5B | 2***B | IDLER ASSY | |
| 5C | S***6 | BOLT M16X2.0X60 | |
| 5D | S***3 | WASHER;SPRING | |
| 7 | K***6 | ROLLER, LOWER | |
| 8 | 2***A | ROLLER, UPPER |
