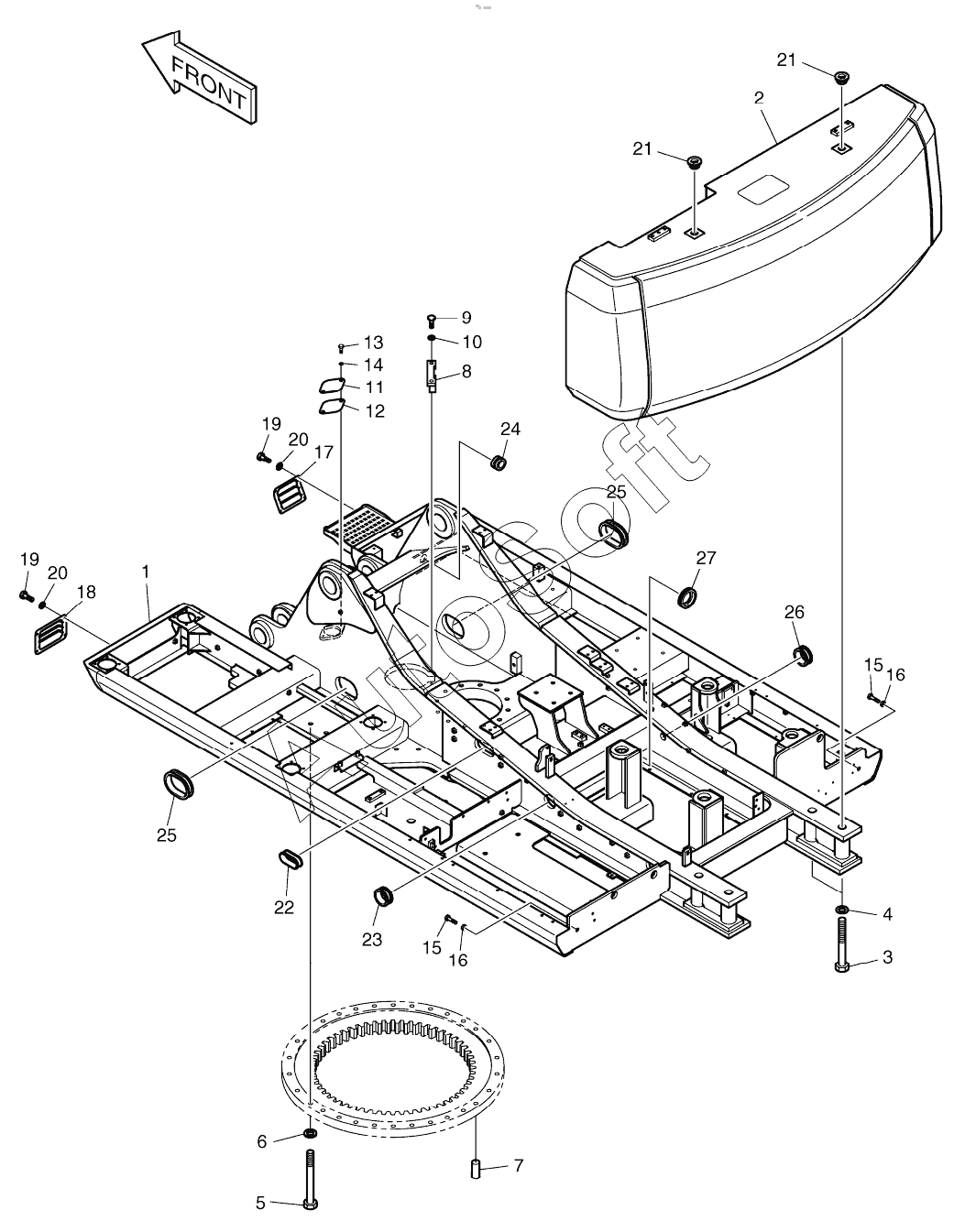

Каталог запасных частей к технике: Doosan S340LC-V (2009). MAIN FRAME
13
27
26
25
25
24
23
22
21
21
20
20
19
19
18
17
16
16
15
15
15
15
14
12
11
10
9
8
7
6
5
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 600-00090 | 6***0 | FRAME ASSY | |
| 1 | 6***8 | FRAME, MAIN | |
| 2 | 6***E | WEIGHT, COUNTER | |
| 2 | 6***G | WEIGHT, COUNTER | |
| 3 | 1***2 | BOLT M39X3.0X310 | |
| 3 | 1***A | BOLT | |
| 4 | 1***5 | WASHER | |
| 5 | S***1 | BOLT M24X2.0X125 | |
| 5 | S***6 | BOLT | |
| 6 | 2***A | WASHER;HARDEN | |
| 7 | 2***6 | Pin, knock | |
| 8 | 2***A | BRACKET | |
| 9 | S***6 | Bolt | |
| 10 | S***1 | WASHER;SPRING | |
| 11 | 2***2 | COVER | |
| 12 | 2***A | PACKING | |
| 13 | S***3 | BOLT M10X1.5X20 | |
| 14 | S***3 | WASHER;SPRING M10 | |
| 15 | S***1 | BOLT | |
| 15 | S***6 | BOLT | |
| 16 | S***3 | NUT M24 | |
| 17 | 6***A | COVER;LAMP | |
| 18 | 6***A | COVER;LAMP | |
| 19 | S***3 | BOLT M8X1.25X20 | |
| 20 | S***3 | WASHER;PLAIN M8 | |
| 21 | 2***4 | Cap | |
| 22 | 2***5 | Bushing, rubber | |
| 23 | 2***2 | Bushing, rubber | |
| 24 | 2***4 | BUSHING,RUBBER | |
| 25 | 2***9 | BUSHING,RUBBER | |
| 26 | 2***1 | Bushing, rubber | |
| 27 | 1***9 | BUSHING, RUBBER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
