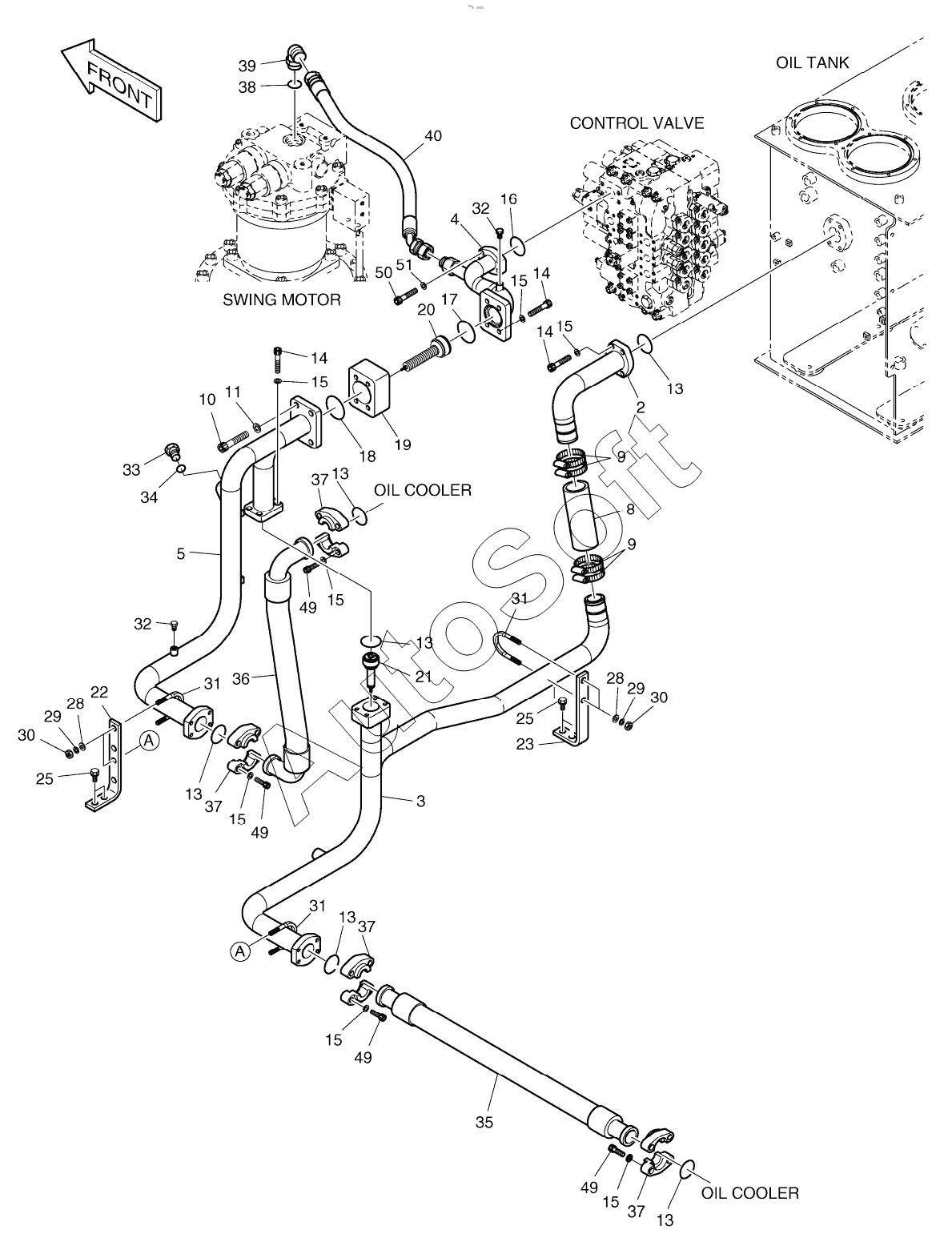

Каталог запасных частей к технике: Doosan S340LC-V (2009). OIL COOLER PIPING
33
21
22
23
25
25
25
25
25
25
28
28
29
29
30
30
31
31
31
32
32
20
34
35
36
37
37
37
37
38
39
40
49
49
49
49
50
51
10
2
3
3
4
4
4
5
5
8
9
9
11
13
13
13
13
13
13
14
14
14
15
15
15
15
15
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00770 | 4***0 | OIL COOLER PIPING | |
| 2 | 1***8 | PIPE | |
| 3 | 1***A | PIPE | |
| 3 | 1***B | PIPE | |
| 4 | 1***A | PIPE | |
| 4 | 1***B | PIPE | |
| 4 | 1***C | PIPE | |
| 5 | 1***B | PIPE | |
| 5 | 1***C | PIPE | |
| 8 | 2***1 | Hose | |
| 9 | S***5 | CLAMP | |
| 10 | S***6 | BOLT;SOCKET M16X2.0X45 | |
| 11 | S***1 | Washer, spring | |
| 13 | 2***7 | O-RING | |
| 14 | S***6 | BOLT;SOCKET | |
| 15 | S***3 | Washer | |
| 16 | 2***4 | O-ring | |
| 17 | 2***1 | O-RING | |
| 18 | 2***2 | O-RING | |
| 19 | 4***A | Block | |
| 20 | 4***B | Valve, bypass | |
| 20 | 4***1 | Valve, by-pass | |
| 21 | 4***4 | Valve, by-pass | |
| 22 | 1***7 | Plate | |
| 23 | 1***8 | BRACKET | |
| 25 | 2***1 | BOLT;SET | |
| 25 | 2***8 | Bolt | |
| 28 | 2***0 | WASHER;PLAIN | |
| 29 | S***3 | WASHER;SPRING M10 | |
| 30 | S***3 | NUT M12 | |
| 31 | 1***A | Bolt, u | |
| 32 | 2***A | PLUG | |
| 33 | 2***9 | PLUG PFO1 | |
| 34 | S***1 | O-RING | |
| 35 | D***2 | HOSE | |
| 36 | D***2 | HOSE | |
| 37 | 4***6 | Flange, split | |
| 38 | S***1 | O-ring | |
| 39 | 2***8 | ELBOW | |
| 40 | D***9 | Hose | |
| 49 | S***6 | BOLT;SOCKET M12X1.75X35 | |
| 50 | S***6 | BOLT;SOCKET | |
| 51 | S***3 | Washer |
