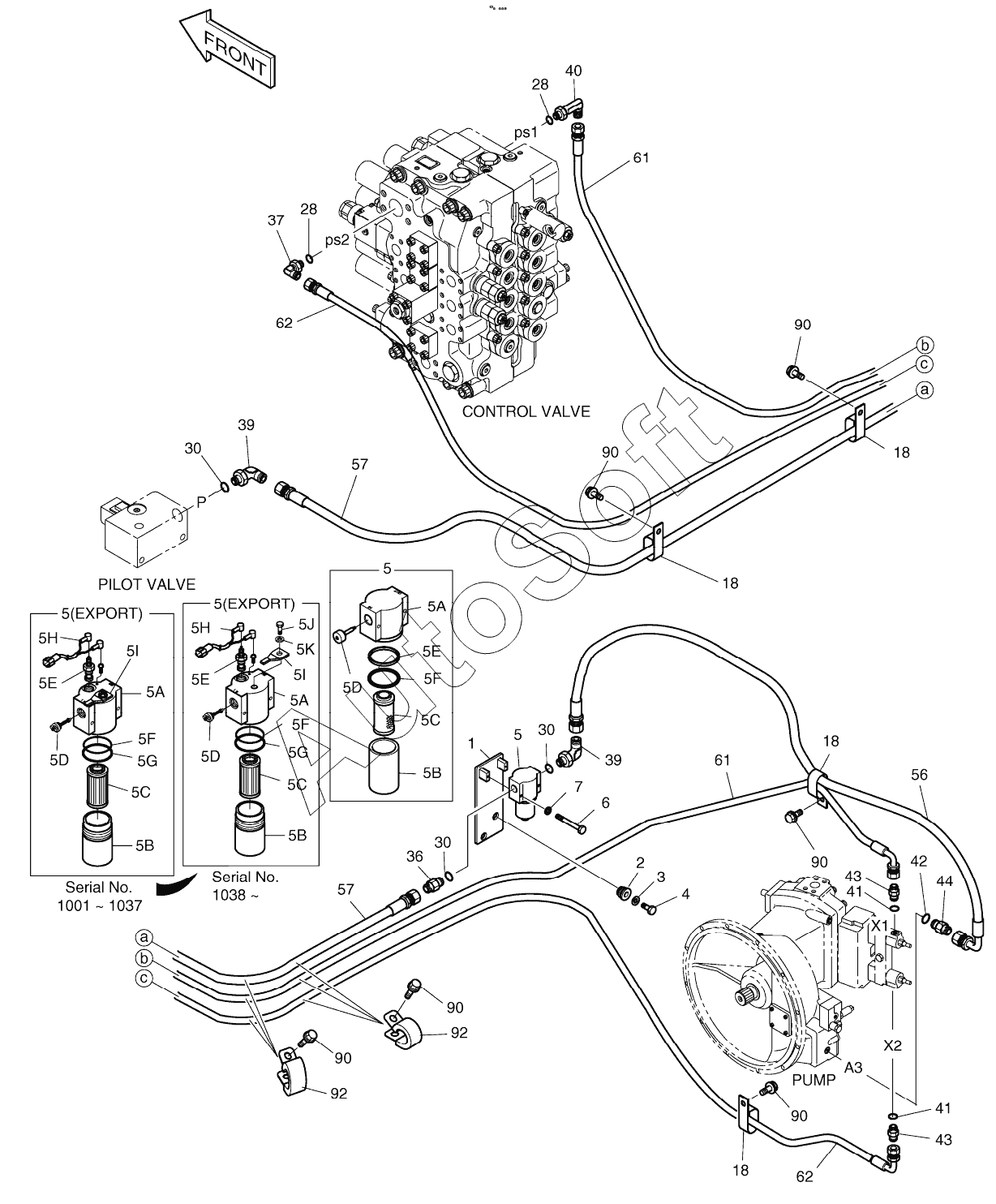

Каталог запасных частей к технике: Doosan S340LC-V (2009). PILOT PIPING
1
2
3
4
5
5
5
5
5
5A
5A
5A
5A
5B
5B
5B
5C
5C
5C
5D
5D
5D
5E
5E
5E
5F
5F
5F
5
5
5
5
5
5
5
5
5
5
5A
5A
5A
5A
5B
5B
5B
5C
5C
5C
5D
5D
5D
5E
5E
5E
5E
5E
5E
5F
5F
5F
5G
5G
5H
5H
5I
5I
5J
5K
6
7
18
18
18
18
28
28
30
30
30
36
37
39
39
40
41
41
42
43
43
44
56
57
57
61
61
62
62
90
90
90
90
90
90
92
92
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00777 | 4***7 | PILOT PIPING | |
| 1 | 1***1 | Bracket | |
| 18 | 1***4 | Clip | |
| 2 | 1***6 | RUBBER | |
| 28 | S***1 | O-RING | |
| 3 | 2***0 | WASHER | |
| 30 | S***1 | O-RING | |
| 36 | 2***6 | ADAPTER | |
| 37 | 2***4 | ELBOW | |
| 39 | 2***2 | ELBOW | |
| 4 | S***3 | BOLT M10X1.5X30 | |
| 40 | 2***6 | ELBOW | |
| 41 | S***1 | SEAL RING | |
| 42 | S***1 | SEAS RING | |
| 43 | 2***5 | ADAPTER | |
| 44 | 2***3 | ADAPTER | |
| 5 | 2***2 | Filter, pilot | |
| 5 | 4***5 | FILTER, PILOT | |
| 5 | 4***A | FILTER;PILOT | |
| 56 | 2***4 | HOSE | |
| 57 | 2***2 | HOSE | |
| 5A | H***D | Head | |
| 5A | H***D | Head | |
| 5B | 2***3 | CASE | |
| 5B | 2***3 | CASE | |
| 5C | 2***4 | ELEMENT;PILOT FILTER | |
| 5C | 2***4 | ELEMENT;PILOT FILTER | |
| 5D | 2***7 | VALVE;BY-PASS | |
| 5D | 2***7 | VALVE;BY-PASS | |
| 5E | 2***5 | Indicator | |
| 5E | 2***A | INDICATOR | |
| 5E | Y***5 | O-RING | |
| 5F | Y***4 | RING;BACK UP | |
| 5F | Y***4 | RING;BACK UP | |
| 5G | Y***5 | O-RING | |
| 5H | 5***6 | HARNESS;PILOT FILTER | |
| 5I | 2***1 | BRACKET;HOUSING W9 | |
| 5J | S***3 | BOLT M8X1.25X16 | |
| 5K | S***3 | WASHER;SPRING | |
| 6 | S***3 | BOLT M6X1.0X55 | |
| 61 | 2***8 | Hose | |
| 62 | 2***5 | HOSE PF1/4-2500L | |
| 7 | S***3 | WASHER;SPRING M6 | |
| 90 | 1***6 | BOLT M8X1.25X12 | |
| 92 | 1***7 | CLIP;BAND |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
