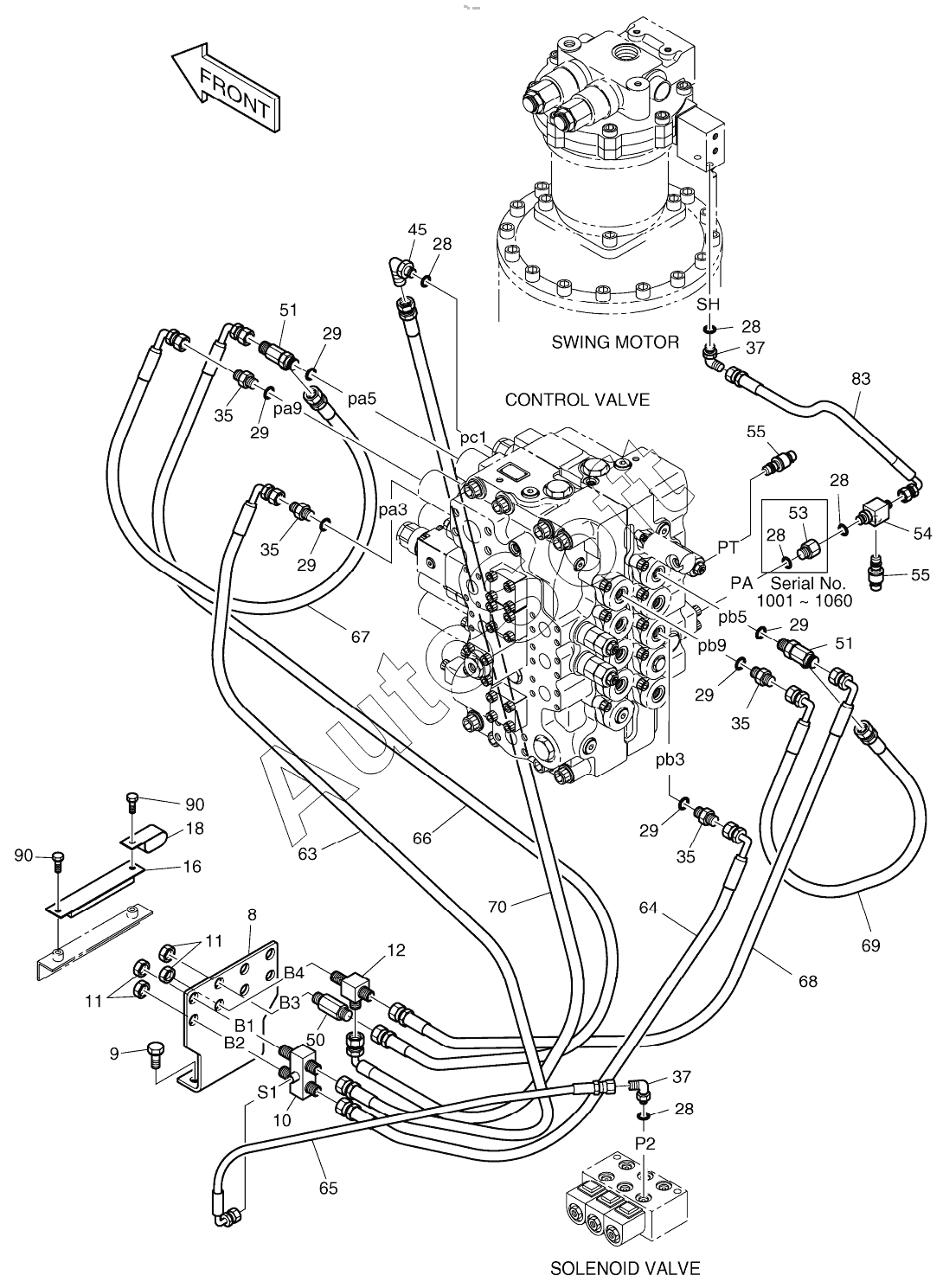

Каталог запасных частей к технике: Doosan S340LC-V (2009). PILOT PIPING
50
90
90
83
70
69
68
67
66
65
64
63
55
55
54
53
51
51
45
37
37
35
35
35
35
29
29
29
29
29
29
28
28
28
28
28
28
28
28
28
28
28
28
18
16
12
11
11
10
9
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00777 | 4***7 | PILOT PIPING | |
| 8 | 1***A | Bracket | |
| 9 | 2***8 | Bolt | |
| 10 | 4***7 | VALVE;SHUTTLE BLOCK | |
| 11 | 1***1 | NUT | |
| 12 | 1***2 | TEE 3PF3/8 | |
| 16 | 1***7 | CLAMP, HOSE | |
| 18 | 1***4 | Clip | |
| 28 | S***1 | O-RING | |
| 28 | S***1 | O-RING | |
| 29 | S***1 | O-RING | |
| 35 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 37 | 2***4 | ELBOW | |
| 45 | 2***3 | ELBOW | |
| 50 | 4***4 | VALVE, SHOCKLESS | |
| 51 | 2***6 | TEE | |
| 53 | 2***3 | REDUCER | |
| 54 | 2***5 | ADAPTER | |
| 55 | 2***2 | SWITCH;PRESSURE | |
| 63 | D***3 | HOSE PF3/8-1750L | |
| 64 | D***4 | HOSE PF3/8-1700L | |
| 65 | 2***0 | HOSE PF1/4-800L | |
| 66 | 2***4 | HOSE PF3/8-1800L | |
| 67 | D***8 | HOSE PF3/8-1170L | |
| 68 | D***3 | HOSE PF3/8-1750L | |
| 69 | 2***3 | Hose | |
| 70 | D***5 | Hose | |
| 83 | 2***6 | HOSE | |
| 90 | 1***6 | BOLT M8X1.25X12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
