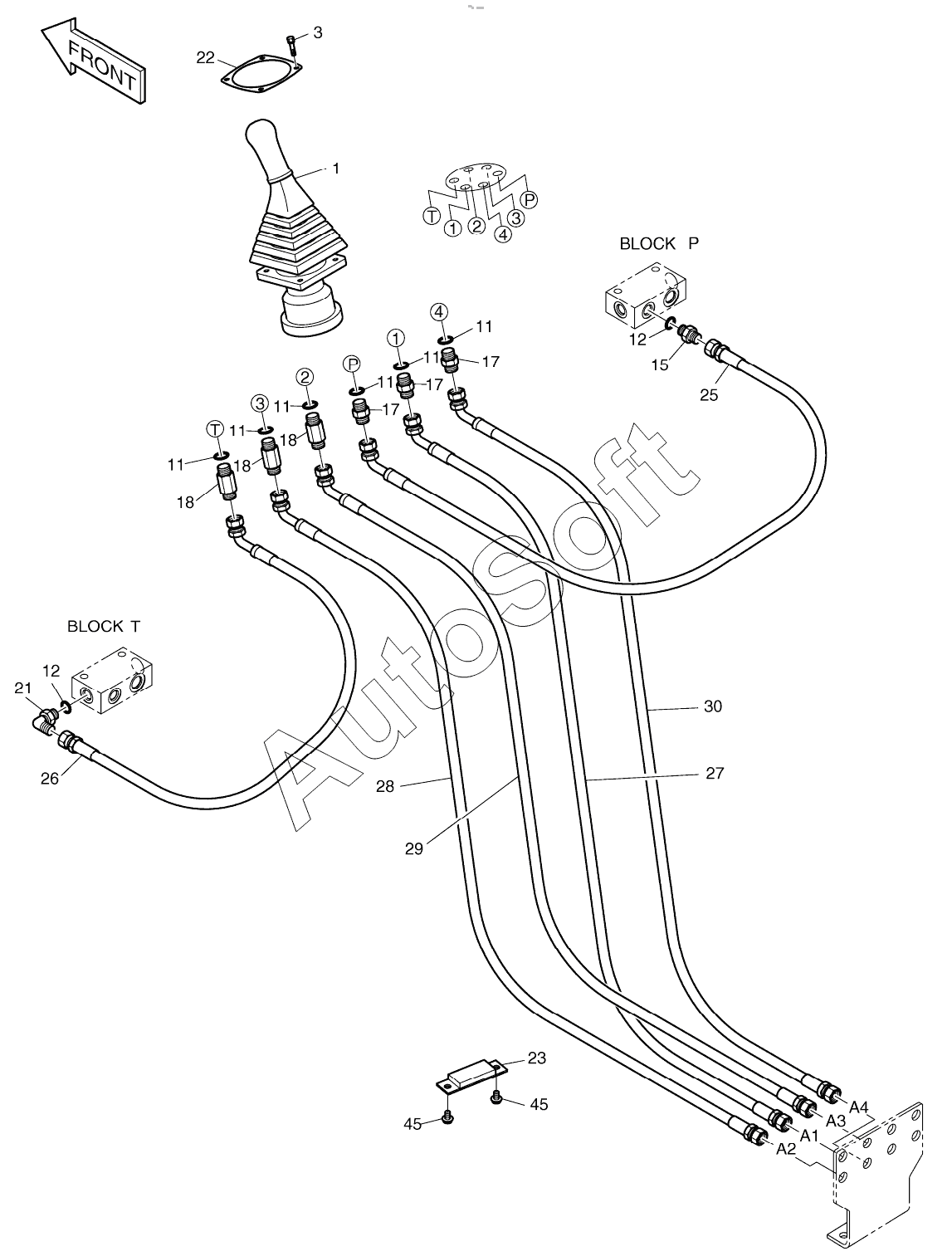

Каталог запасных частей к технике: Doosan S340LC-V (2009). PILOT PIPING
21
45
45
30
29
28
27
26
25
23
22
18
18
18
17
17
17
15
12
12
11
11
11
11
11
11
3
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00812C | 4***C | PILOT PIPING, CABIN SUB. | |
| 1 | 4***A | REMOTE CONTROL VALVE(L.H) | |
| 1 | 4***B | Remote control valve | |
| 3 | S***6 | BOLT;SOCKET M6X1.0X25 | |
| 11 | S***1 | O-RING | |
| 12 | S***1 | O-RING | |
| 15 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 17 | 2***9 | ADAPTER | |
| 18 | 2***0 | ADAPTER PFO1/4-PF3/8 | |
| 21 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 22 | 2***2 | PLATE | |
| 23 | 1***A | Clamp, hose | |
| 25 | 2***9 | HOSE PF3/8-1950L | |
| 26 | 2***0 | HOSE PF3/8-2050L | |
| 27 | D***0 | Hose | |
| 28 | D***0 | Hose | |
| 29 | D***0 | Hose | |
| 30 | D***0 | Hose | |
| 45 | 1***6 | BOLT M8X1.25X12 |
