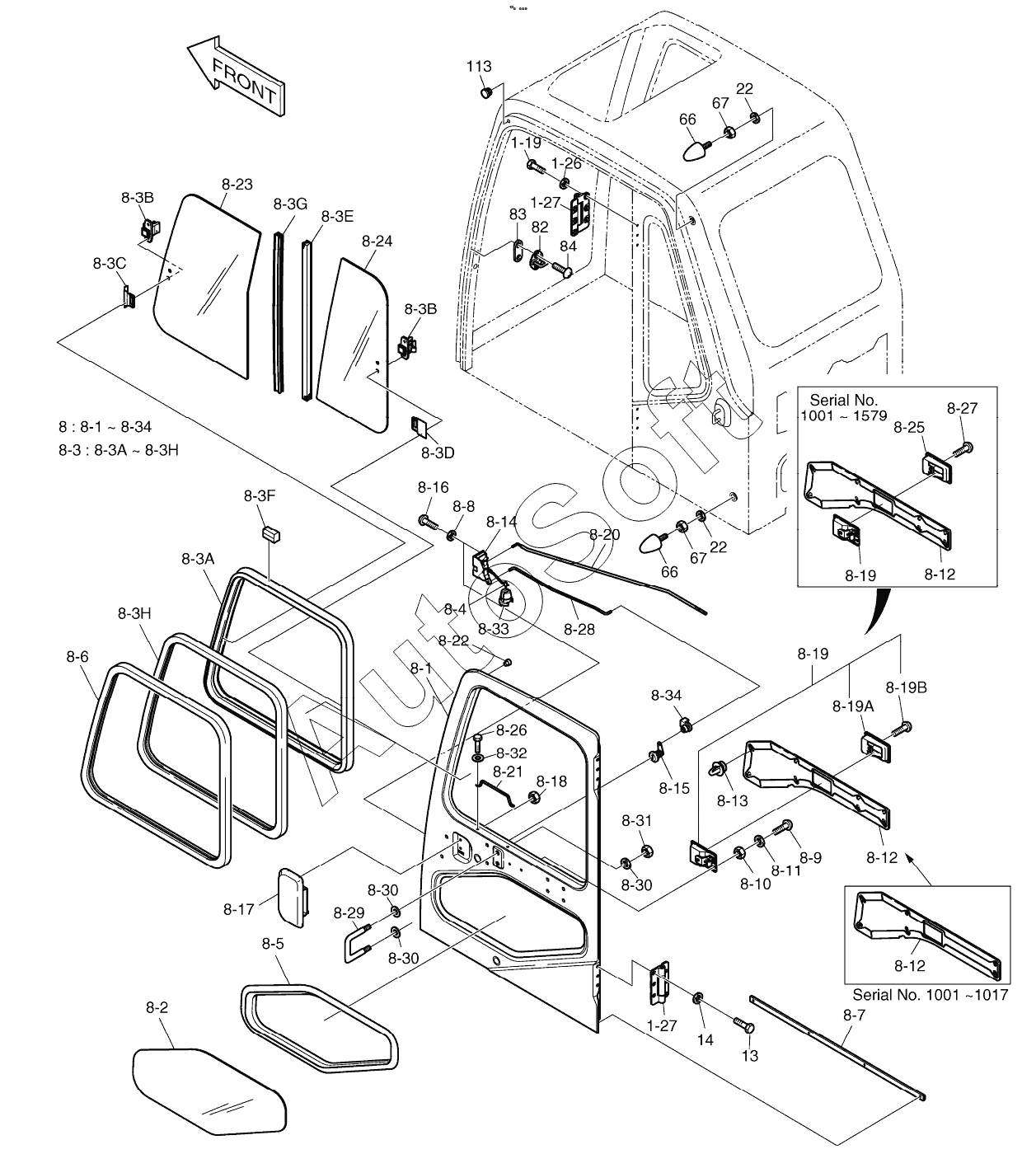

Каталог запасных частей к технике: Doosan S340LC-V (2009). CABIN
1-19
1-26
1-27
1-27
8
8
8
8
8
8
8-1
8-1
622-00242
622-00242
8-2
8-3
8-3A
8-3A
8-3B
8-3B
8-3C
8-3D
8-3E
8-3F
8-3G
8-3H
8-3H
8-4
8-5
8-6
8-7
8-8
8-9
8-10
8-11
8-12
8-12
8-12
8-12
8-12
8-12
8-12
8-12
8-13
8-13
8-14
8-15
8-15
8-15
8-16
8-17
8-18
8-19
8-19
8-19
8-19
8-19A
8-19B
8-20
8-21
8-22
8-23
8-24
8-25
8-26
8-27
8-28
8-29
8-30
8-30
8-30
8-31
8-32
8-33
8-34
8-34
13
14
22
22
66
66
67
67
82
83
84
113
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 622-00177B | 6***B | CABIN ASSY | |
| 622-00177C | 6***C | CABIN ASSY | |
| 622-00177E | 6***E | CABIN ASSY | |
| 622-00177G | 6***G | CABIN ASSY | |
| 622-00177H | 6***H | Cabin assy | |
| 622-00177J | 6***J | CABIN ASS'Y | |
| 622-00177K | 6***K | CABIN ASS'Y | |
| 622-00177L | 6***L | CABIN ASS'Y | |
| 622-00177M | 6***M | CABIN ASS'Y | |
| 622-00177N | 6***N | CABIN ASS'Y | |
| 622-00177P | 6***P | CABIN ASS'Y | |
| 622-00177Q | 6***Q | CABIN ASS'Y | |
| 622-00242 | 6***2 | PANEL ASM;DOOR | |
| 1-19 | S***3 | BOLT M10X1.5X30 | |
| 1-26 | 2***5 | WASHER M10 | |
| 1-27 | 2***8 | HINGE | |
| 113 | 2***7 | STOPPER;RUBBER | |
| 13 | S***3 | BOLT M10X1.5X30 | |
| 14 | 2***5 | WASHER M10 | |
| 22 | S***3 | WASHER;PLAIN | |
| 66 | 2***6 | STOPPER | |
| 67 | S***3 | NUT M10 | |
| 8 | 6***9 | PANEL, DOOR ASSY | |
| 8 | 6***A | PANEL;DOOR ASS'Y | |
| 8 | 6***B | PANEL;DOOR ASS'Y | |
| 8 | 6***C | PANEL;DOOR ASS'Y | |
| 8 | 6***E | PANEL;DOOR ASS'Y | |
| 8 | 6***G | PANEL;DOOR ASS'Y | |
| 8-1 | 2***B | Panel, door | |
| 8-10 | S***3 | WASHER PLAIN M5 | |
| 8-11 | S***3 | WASHER SPRING M5 | |
| 8-12 | 1***8 | PAD, DOOR | |
| 8-12 | 1***A | PAD;DOOR | |
| 8-13 | 2***7 | TRIM CLIP | |
| 8-13 | 2***7 | TRIM CLIP | |
| 8-14 | 2***6 | CATCH;DOOR LOCK | |
| 8-15 | 1***2 | CYLINDER;KEY | |
| 8-15 | 2***6 | CYLINDER;KEY | |
| 8-15 | K***0 | CYLINDER;KEY | |
| 8-16 | 2***3 | BOLT M6X1.0X16 | |
| 8-17 | 2***1 | HANDLE;OUTER | |
| 8-18 | S***3 | NUT M6X1.0 | |
| 8-19 | 2***2 | HANDLE;INNER | |
| 8-19 | K***5 | HANDLE;INNER | |
| 8-19A | 2***5 | COVER;HANDLE | |
| 8-19B | S***3 | SCREW M5X0.8X10 | |
| 8-2 | 2***4 | GLASS;DOOR t=5 | |
| 8-20 | 2***1 | ROD;HANDLE INNER DOOR | |
| 8-21 | 2***B | HANDLE;DOOR | |
| 8-22 | 2***7 | STOPPER;RUBBER | |
| 8-23 | 2***A | GLASS 5T | |
| 8-24 | 2***0 | GLASS 5T | |
| 8-25 | 2***5 | COVER;HANDLE | |
| 8-26 | 2***5 | BOLT M8X1.25X20 | |
| 8-27 | S***3 | SCREW M5X0.8X10 | |
| 8-28 | 2***A | ROD;DOOR LOCK | |
| 8-29 | 2***A | HOOK;CATCH DOOR | |
| 8-3 | S***H | Sash assy, door | |
| 8-30 | 2***1 | PLATE;PLAIN | |
| 8-31 | S***3 | NUT M8X1.25 | |
| 8-32 | 2***2 | WASHER M8 | |
| 8-33 | 2***A | ROD;SNAP | |
| 8-34 | 1***0 | CLIP;ROD | |
| 8-3A | 2***4 | SASH | |
| 8-3B | 2***9 | DOOR LOCK | |
| 8-3C | 2***6 | STOPPER;LOCK | |
| 8-3D | 2***7 | STOPPER;LOCK | |
| 8-3E | 2***2 | BAR;SEAL | |
| 8-3F | 2***3 | STOPPER;CLASS | |
| 8-3G | 2***3 | BAR;CENTER | |
| 8-3H | 2***0 | RUN CHANNEL | |
| 8-4 | 2***7 | PIN | |
| 8-5 | 2***4 | S-RUBBER;DOOR | |
| 8-6 | 2***9 | FINISHER;SASH DOOR | |
| 8-7 | 2***7 | SEAL;DOOR | |
| 8-8 | S***3 | WASHER;TOOTHED LOCK | |
| 8-9 | S***3 | SCREW M5X0.8X12 | |
| 82 | 2***5 | STRIKER;DOOR LOCK | |
| 83 | 2***6 | SHIM;STRIKER 1.0T | |
| 84 | 2***1 | BOLT M10X1.5X25 |
