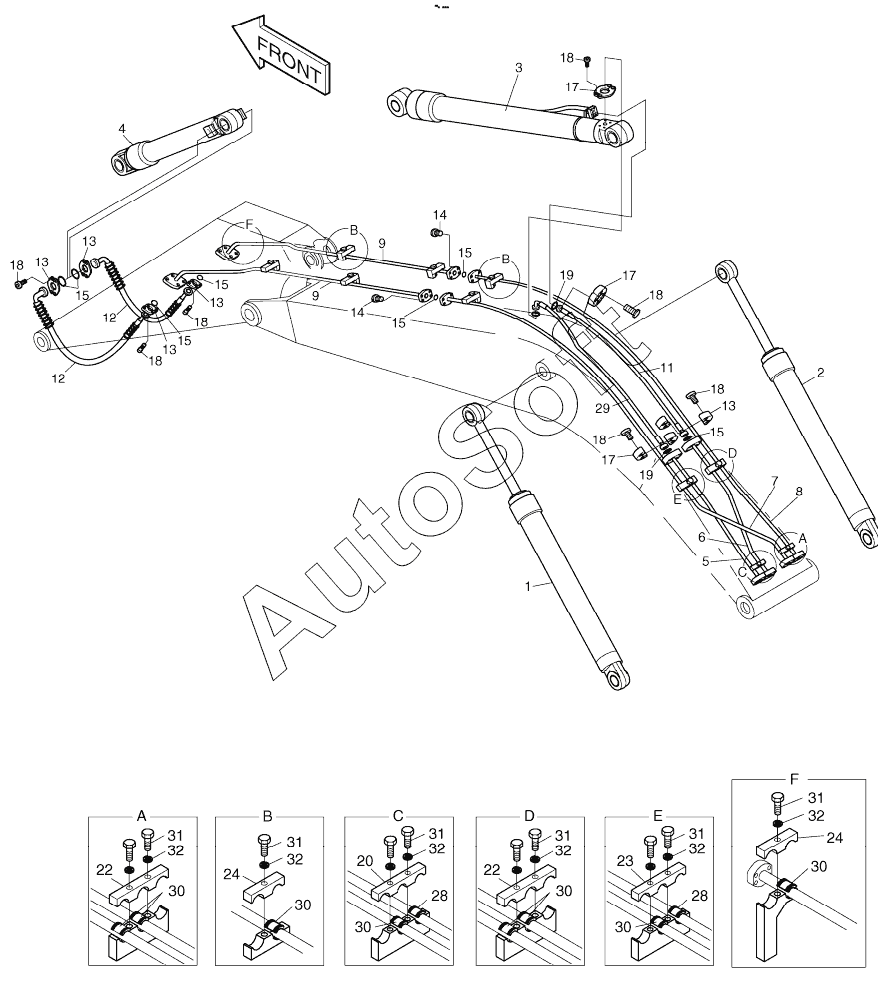

Каталог запасных частей к технике: Doosan S225LC-V (2009). FRONT PIPING
13
13
13
13
13
32
32
32
32
32
32
31
31
31
31
31
31
30
30
30
30
30
30
29
28
28
24
24
23
22
22
20
19
19
18
18
18
18
18
18
18
17
17
17
15
15
15
15
15
15
14
14
400-01060
400-01060
12
12
12
12
11
9
9
8
7
6
5
4
4
3
2
1
400-01060A
400-01060A
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01060 | 4***0 | FRONT PIPING | |
| 400-01060A | 4***A | FRONT PIPING | |
| 1 | 4***A | CYLINDER, BOOM(L.H) | |
| 2 | 4***A | CYLINDER, BOOM(R.H) | |
| 3 | 2***B | Cylinder, arm | |
| 4 | 4***9 | Cylinder, bucket | |
| 4 | 4***A | Cylinder, bucket | |
| 5 | 2***B | PIPE | |
| 6 | 2***B | PIPE | |
| 7 | 2***B | PIPE | |
| 8 | 2***B | PIPE | |
| 9 | 2***A | Pipe | |
| 11 | 2***0 | Hose | |
| 12 | 2***9 | HOSE PF3/4-1500L | |
| 12 | 2***8 | HOSE PF3/4-1650L | |
| 13 | 2***9 | FLANGE | |
| 14 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 15 | 2***2 | O-RING | |
| 17 | 2***8 | Flange | |
| 18 | S***6 | BOLT M10X1.5X35 | |
| 19 | 2***9 | O-RING | |
| 20 | 1***5 | Clamp, pipe | |
| 22 | 1***2 | CLAMP | |
| 23 | 1***3 | Clamp, pipe | |
| 24 | 1***1 | CLAMP | |
| 28 | 2***A | RUBBER | |
| 29 | 2***9 | Hose | |
| 30 | 2***A | RUBBER | |
| 31 | S***6 | BOLT M16X2.0X60 | |
| 32 | S***3 | WASHER;SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
