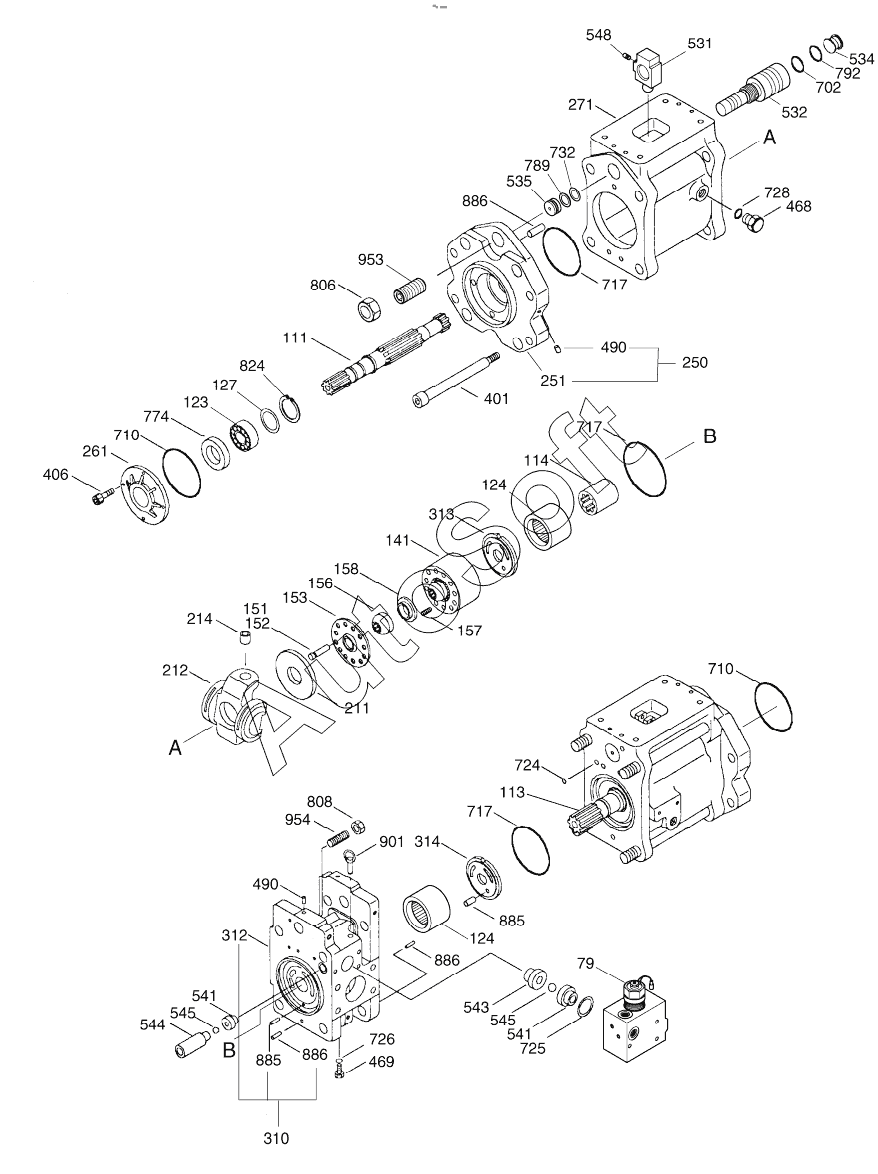

Каталог запасных частей к технике: Doosan S225LC-V (2009). MAIN PUMP
543
717
717
717
710
710
702
545
545
544
541
541
541
704544A
704544A
545
545
724
541
541
541
704550A
535
534
532
548
531
717005
717005
806
2401-9223KT
954
953
901
886
886
886
885
885
824
808
490
490
792
789
774
732
728
726
725
141
153
152
151
704543A
314
141
720778-PH
313
156
720777-PH
127
124
124
123
114
113
111
79
251
469
468
406
401
312
310
271
261
250
214
212
717008
211
158
157
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2401-9223KT | 2***T | SEAL KIT, MAIN PUMP+REG. | |
| 401-00356A | 4***A | MAIN PUMP | |
| 704543A | 7***A | Piston and shoe assy | |
| 704544A | 7***A | Check 2 assy | |
| 704550A | 7***A | Check 1 assy | |
| 717005 | 7***5 | Tilting pin assy | |
| 717008 | 7***8 | Swash plate assy | |
| 720777-PH | 7***H | Cylinder assy | |
| 720778-PH | 7***H | Cylinder assy | |
| 79 | 7***3 | Valve, proportional | |
| 111 | 1***8 | SHAFT, DRIVING(F) | |
| 113 | 1***9 | SHAFT, DRIVING(R) | |
| 114 | 1***3 | COUPLING, SPLINE | |
| 123 | 2***2 | Bearing, roller | |
| 124 | 2***3 | Bearing, spacer | |
| 127 | 1***4 | BEARING, SPACER | |
| 141 | 1***1 | Block, cylinder | |
| 141 | 1***1 | Block, cylinder | |
| 151 | P***N | Piston, control | |
| 152 | S***E | Shoe | |
| 153 | 1***6 | PLATE, PUSH | |
| 156 | 1***7 | Bush, spherical | |
| 157 | 1***7 | SPRING, CYLINDER | |
| 158 | 1***9 | Spacer | |
| 211 | 1***0 | PLATE, SHOE | |
| 212 | 1***0 | PLATE, SWASH | |
| 214 | 2***0 | Bush, tilting | |
| 250 | 7***4 | SUPPORT KIT | |
| 251 | 1***1 | SUPPORT | |
| 261 | 1***2 | COVER, SEAL(F) | |
| 271 | 1***4 | CASING, PUMP | |
| 310 | 7***9 | VALVE BLOCK KIT | |
| 312 | 1***5 | BLOCK, VALVE | |
| 313 | 1***8 | PLATE, VALVE(R) | |
| 314 | 1***9 | Plate, valve | |
| 401 | 1***7 | Bolt, socket | |
| 406 | 2***6 | Bolt, socket | |
| 468 | 1***7 | Plug, vp | |
| 469 | 1***8 | PLUG;VP | |
| 490 | 2***8 | PLUG;PT | |
| 531 | 1***7 | PIN, TILTING | |
| 532 | 1***8 | PISTON, SERVO | |
| 534 | 1***9 | Stopper | |
| 535 | 1***0 | Stopper | |
| 541 | 1***6 | Seat | |
| 541 | 1***6 | Seat | |
| 543 | 1***5 | Stopper 1 | |
| 544 | 1***3 | Stopper 2 | |
| 545 | 2***6 | Ball, steel | |
| 545 | 2***6 | Ball, steel | |
| 548 | 1***0 | PIN | |
| 702 | 2***9 | O-ring | |
| 710 | 2***2 | O-ring | |
| 717 | 2***9 | O-ring | |
| 724 | 2***5 | O-RING | |
| 725 | 2***9 | O-RING | |
| 726 | S***1 | O-RING | |
| 728 | 2***1 | O-ring | |
| 732 | 2***6 | O-ring | |
| 774 | 2***1 | Seal | |
| 789 | 2***0 | Ring, back-up | |
| 792 | 2***8 | Ring, back-up | |
| 806 | 2***7 | NUT;HEX. | |
| 808 | 1***8 | Nut | |
| 824 | 2***6 | Ring, snap | |
| 885 | 1***1 | Pin | |
| 886 | 2***8 | PIN;SPRING | |
| 901 | 2***3 | BOLT;EYE | |
| 953 | 1***2 | Screw, set | |
| 954 | 1***3 | Screw, adjust |
