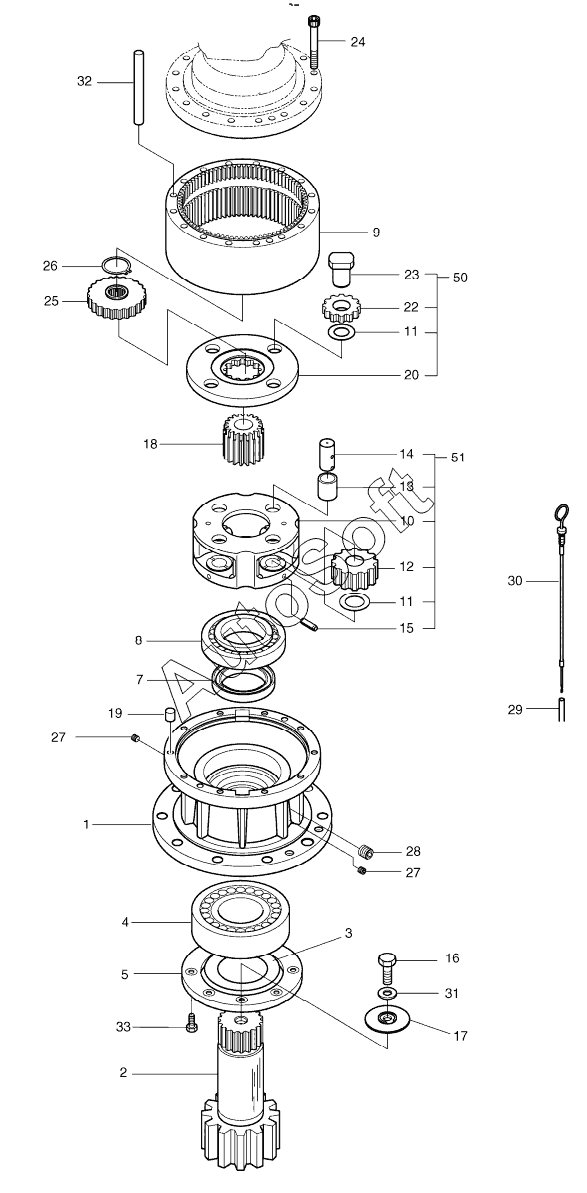

Каталог запасных частей к технике: Doosan S225LC-V (2009). SWING REDUCTION GEAR
27
27
17
18
19
20
22
23
24
25
26
16
28
29
30
31
32
33
50
51
8
1
1
2
2
3
4
5
7
8
9
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2404-1063I | 2***I | GEAR, REDUCTION | |
| 2404-1063J | 2***J | Gear, reduction | |
| 1 | 2***E | CASING | |
| 1 | 2***G | CASING | |
| 2 | 2***B | SHAFT, DRIVE | |
| 2 | 2***C | Shaft, drive | |
| 3 | 2***0 | PLATE | |
| 4 | 2***3 | BEARING;ROLLER | |
| 5 | 2***B | PLATE;COVER | |
| 7 | 2***4 | SEAL;OIL | |
| 8 | 1***4 | Bearing, roller | |
| 8 | 2***0 | BEARING;ROLLER | |
| 9 | 2***A | GEAR;RING | |
| 10 | 2***A | CARRIER NO.2 | |
| 11 | 2***A | WASHER;THRUST NO.2 | |
| 12 | 2***B | GEAR;PLANET NO.2 | |
| 13 | 2***A | BUSH NO.2 | |
| 14 | 2***B | PIN NO.2 | |
| 15 | S***1 | PIN;SPRING | |
| 16 | S***1 | BOLT | |
| 17 | 2***2 | WASHER;THRUST NO.3 | |
| 18 | 2***B | GEAR;SUN NO.2 | |
| 19 | 2***0 | PIN;KNOCK | |
| 20 | 2***B | CARRIER NO.1 | |
| 22 | 2***C | GEAR;PLANET NO.1 | |
| 23 | 2***A | PIN ASS'Y NO.1 | |
| 24 | S***1 | BOLT;SOCKET | |
| 25 | 2***B | GEAR;SUN NO.1 | |
| 26 | S***0 | RING;SNAP | |
| 27 | 2***2 | PLUG | |
| 28 | 2***4 | PLUG | |
| 29 | 2***6 | PIPE;LEVEL GAUGE | |
| 30 | 2***5 | GAUGE;LEVEL | |
| 31 | S***0 | WASHER;DOUBLE TAB | |
| 32 | 2***A | PIPE | |
| 33 | 1***4 | BOLT | |
| 50 | 2***A | CARRIER NO.1 ASSY | |
| 51 | 2***1 | Carrier no.2 assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
