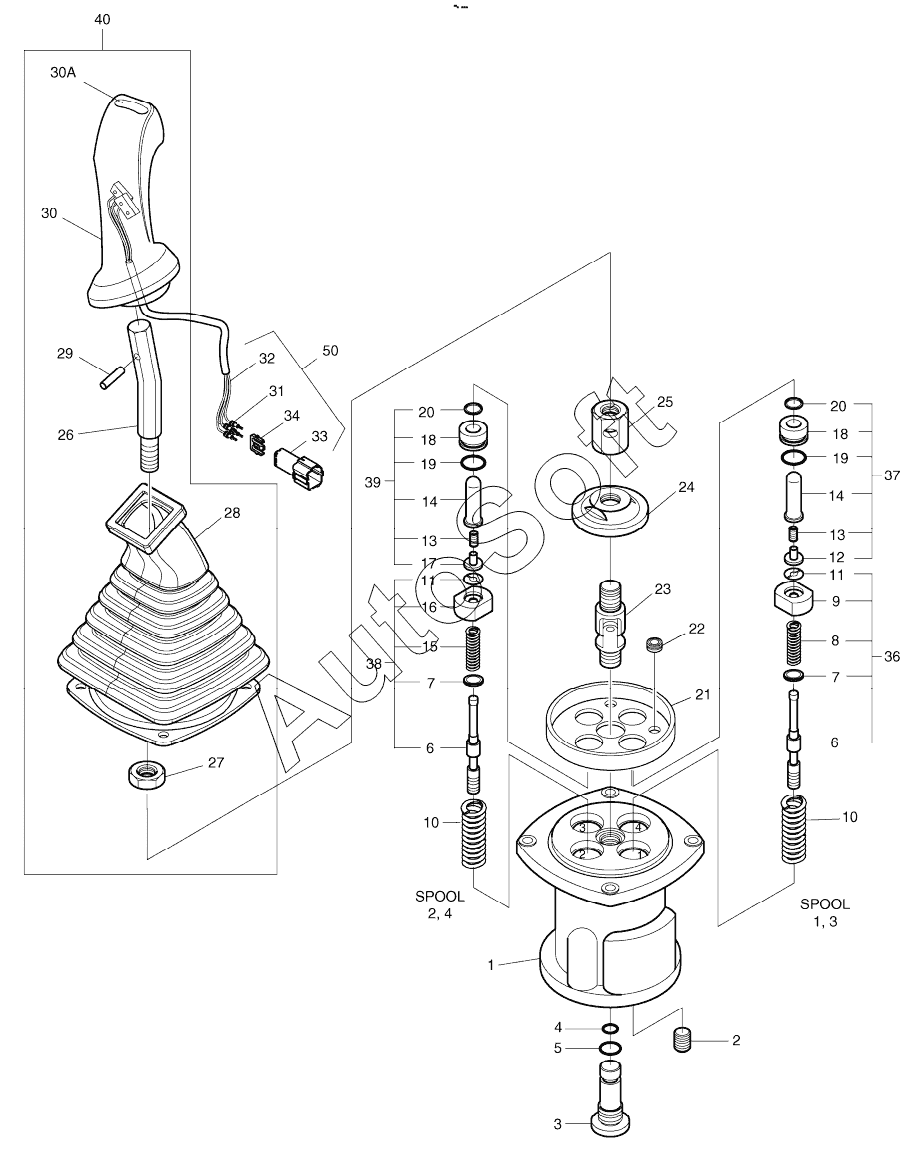

Каталог запасных частей к технике: Doosan S225LC-V (2009). REMOTE CONTROL VALVE
420-00342B
420-00343B
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
10
11
11
12
13
13
14
14
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
K9001225
30A
31
32
33
34
36
37
38
39
40
40
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420-00342B | 4***B | Remote control valve | |
| 420-00343B | 4***B | Remote control valve | |
| K9001225 | K***5 | Handle assy | |
| 1 | 1***1 | Case | |
| 10 | 1***3 | Spring | |
| 11 | 1***6 | Stopper | |
| 12 | K***0 | Stopper | |
| 13 | 1***8 | Spring | |
| 14 | K***2 | Rod, push | |
| 15 | 1***4 | Spring | |
| 16 | 1***2 | Seat, spring | |
| 17 | K***5 | Stopper | |
| 18 | P***G | Plug | |
| 19 | S***1 | O-RING | |
| 2 | 2***1 | Plug | |
| 20 | K***7 | Seal, rod | |
| 21 | 1***6 | Plate | |
| 22 | 1***8 | Bushing | |
| 23 | 1***4 | Joint assy | |
| 24 | 1***1 | Plate, swash | |
| 25 | 1***8 | Nut | |
| 26 | 1***4 | Bar, handle | |
| 27 | S***3 | Nut | |
| 28 | 1***7 | Boot | |
| 29 | S***0 | Pin, spring | |
| 3 | K***1 | Plug | |
| 30 | K***4 | Handle assy | |
| 30A | 1***6 | CAP;PEANUT | |
| 31 | T***L | Terminal | |
| 32 | W***L | Wire, seal | |
| 33 | H***G | Housing | |
| 34 | H***R | Holder, rear | |
| 36 | К***4 | SPOOL KIT | |
| 37 | К***6 | PLUG KIT | |
| 38 | К***5 | SPOOL KIT | |
| 39 | К***7 | PLUG KIT | |
| 4 | S***1 | O-ring | |
| 40 | К***8 | HANDLE KIT (L.H) | |
| 40 | К***9 | HANDLE KIT (R.H) | |
| 5 | S***1 | O-RING | |
| 50 | К***1 | SWITCH ASSY | |
| 6 | 1***5 | Spool | |
| 7 | 1***2 | Shim | |
| 8 | 1***3 | Spring | |
| 9 | 1***1 | Seat, spring |
