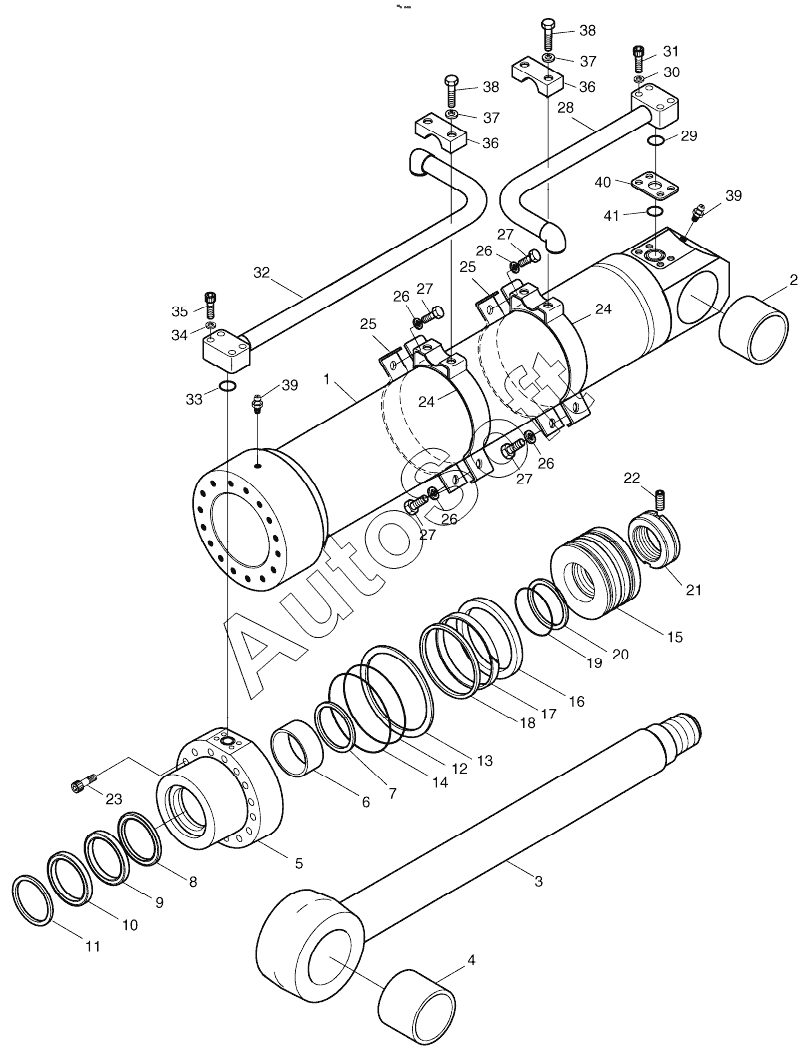

Каталог запасных частей к технике: Doosan S225LC-V (2009). ARTI.BOOM CYLINDER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
26
26
27
27
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440-00454 | 4***4 | ARTIBOOM CYLINDER | |
| 1 | 1***3 | TUBE ASS'Y | |
| 2 | 1***0 | BUSH;STEEL | |
| 3 | 1***3 | ROD ASSY | |
| 4 | 1***5 | BUSH;STEEL | |
| 5 | 1***2 | COVER;ROD | |
| 6 | 1***1 | BUSH;DU | |
| 7 | 1***8 | RING;RETAINING | |
| 8 | 1***4 | SEAL;BUFFER | |
| 9 | 1***4 | PACKING;U | |
| 10 | 1***5 | WIPER;DUST | |
| 11 | 1***9 | RING;RETAINING | |
| 12 | S***1 | O-RING | |
| 13 | 1***0 | RING;BACK UP | |
| 14 | S***1 | O-RING | |
| 15 | 1***0 | PISTON | |
| 16 | 1***6 | SEAL;SLIPPER | |
| 17 | 1***9 | RING;WEAR | |
| 18 | 1***4 | RING;SLYD | |
| 19 | S***0 | O-RING | |
| 20 | 1***0 | RING;BACK UP | |
| 21 | 1***0 | NUT;PISTON | |
| 22 | 1***9 | SCREW | |
| 23 | S***1 | BOLT;SOCKET | |
| 24 | 1***7 | PIPE BAND ASS'Y | |
| 25 | 1***8 | BAND;PIPE | |
| 26 | S***3 | WASHER;SPRING | |
| 27 | S***3 | BOLT M10X1.5X30 | |
| 28 | 1***1 | PIPE ASSY-H | |
| 29 | S***1 | O-RING | |
| 30 | S***3 | WASHER;SPRING | |
| 31 | S***1 | Bolt, hex. Socket | |
| 32 | 1***0 | PIPE ASSY-R | |
| 33 | S***1 | O-RING | |
| 34 | S***3 | WASHER;SPRING | |
| 35 | S***1 | BOLT;SOCKET | |
| 36 | 1***9 | CLAMP;PIPE | |
| 37 | S***3 | WASHER;SPRING | |
| 38 | S***1 | BOLT;HEX | |
| 39 | S***2 | NIPPLE;GREASE | |
| 40 | 1***2 | SPACER | |
| 41 | S***1 | O-RING | |
| 99 | 4***Т | SEAL KIT |
