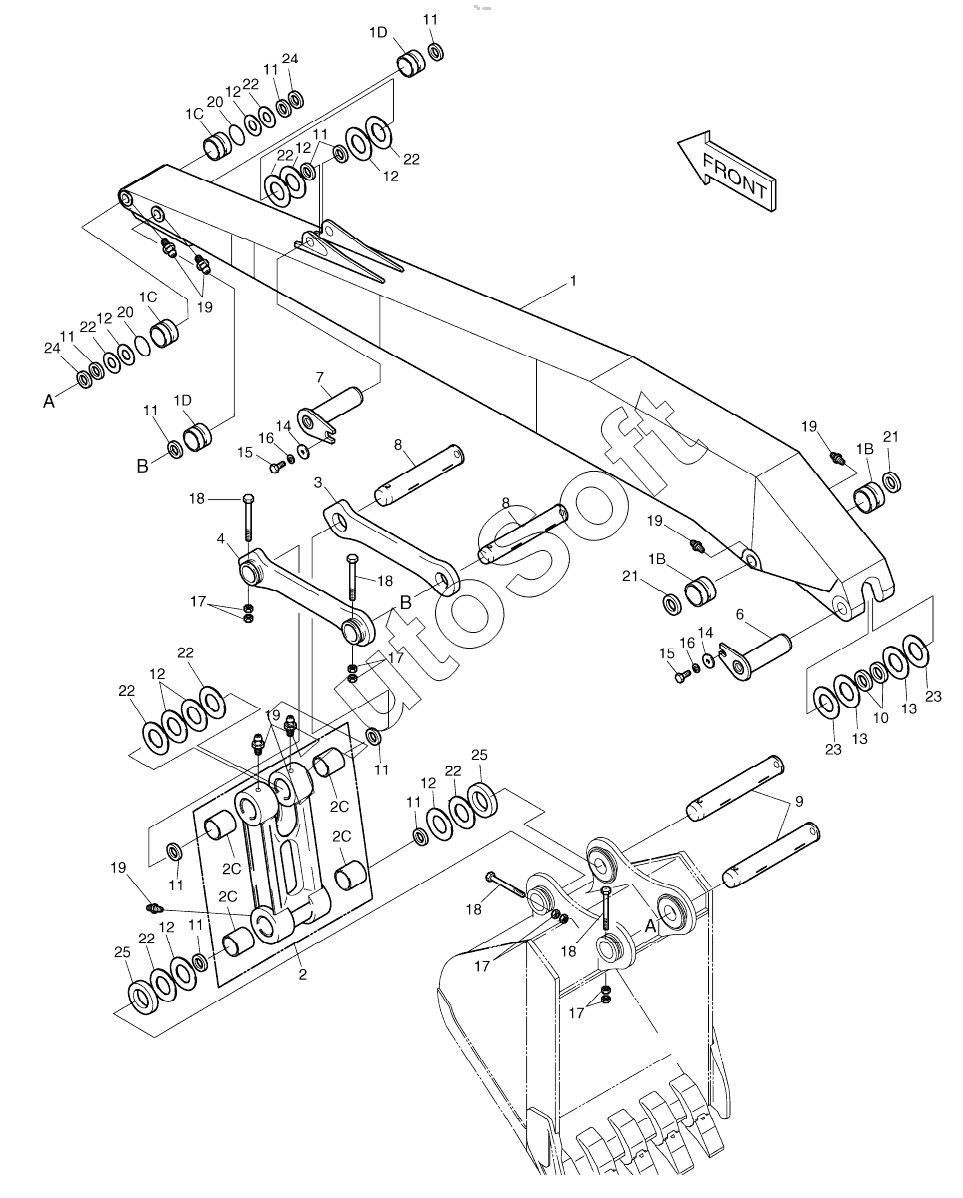

Каталог запасных частей к технике: Doosan S225LC-V (2009). ARM ASSY - 6.2m
1
1B
1B
1C
1C
1D
1D
2
2C
2C
2C
2C
3
4
6
7
8
8
9
10
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
20
20
21
21
22
22
22
22
22
22
22
22
23
23
24
24
24
24
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-1617 | 2***7 | ARM ASSY-6.2m | |
| 1 | 2***H | ARM, MACH.-6.2m | |
| 10 | 2***4 | SEAL;DUST | |
| 11 | 2***3 | SEAL;DUST | |
| 12 | 2***2 | SHIM | |
| 13 | 2***0 | SHIM | |
| 14 | 2***6 | STOPPER | |
| 15 | S***6 | BOLT M16X2.0X35 | |
| 16 | S***3 | WASHER;SPRING | |
| 17 | S***3 | NUT | |
| 18 | S***6 | BOLT M16X2.0X115 | |
| 19 | S***1 | NIPPLE;GREASE | |
| 1B | 2***A | Bushing | |
| 1C | 2***A | BUSHING | |
| 1D | 2***A | BUSHING | |
| 2 | 2***E | LINK;PUSH ASS'Y | |
| 20 | 1***3 | O-RING | |
| 21 | 2***6 | Seal, dust | |
| 22 | 2***9 | SHIM | |
| 23 | 2***8 | SHIM | |
| 24 | 2***A | Spacer | |
| 24 | 2***B | SPACER | |
| 25 | 2***A | Spacer | |
| 25 | 2***B | SPACER | |
| 2C | 2***A | BUSHING | |
| 3 | 2***B | LINK;GUIDE(R.H) | |
| 4 | 2***B | LINK;GUIDE(L.H) | |
| 6 | 2***C | Pin | |
| 7 | 2***C | PIN | |
| 8 | 2***C | PIN | |
| 9 | 2***C | PIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
