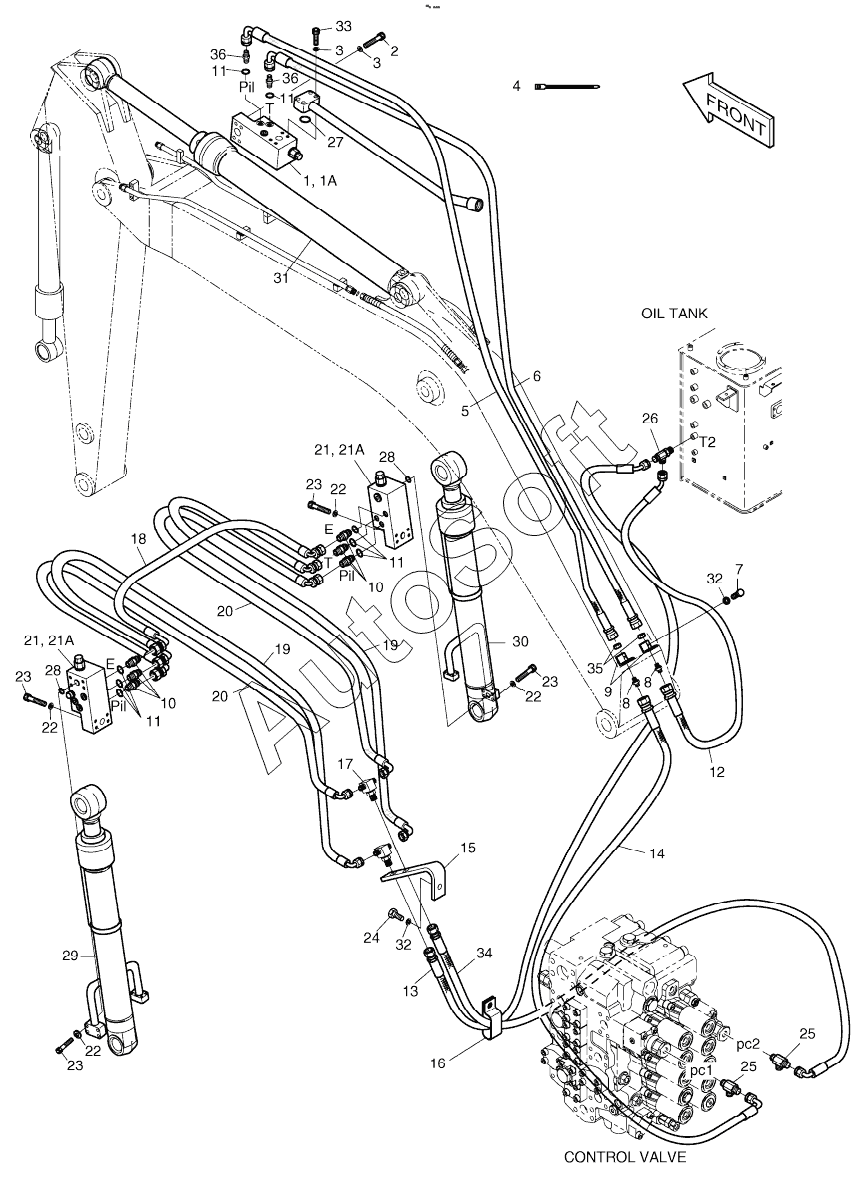

Каталог запасных частей к технике: Doosan S225LC-V (2009). LOCK VALVE PIPING - BOOM 5.2m
400-01192
1
1A
2
3
3
4
5
6
7
8
8
9
10
10
11
11
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
21A
21A
22
22
22
22
23
23
23
23
24
25
25
26
27
28
28
29
30
31
32
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01192 | 4***2 | LOCK VALVE PIPING | |
| 1 | 4***A | Valve, lock | |
| 10 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 11 | S***1 | O-RING | |
| 12 | 2***5 | HOSE PF3/8-1700L | |
| 13 | 2***4 | Hose | |
| 14 | D***5 | HOSE PF3/8-2400L | |
| 15 | 1***5 | SUPPORT | |
| 16 | 1***5 | CLIP D32/M8 | |
| 17 | 1***8 | TEE | |
| 18 | D***3 | HOSE PF1/4-800L | |
| 18 | D***8 | HOSE PF1/4-880L | |
| 19 | 2***2 | HOSE PF1/4-1400L | |
| 1A | K***9 | Seal kit | |
| 2 | S***6 | Bolt | |
| 20 | 2***2 | HOSE PF1/4-1400L | |
| 21 | 4***6 | Valve, lock | |
| 21A | K***8 | SEAL KIT | |
| 22 | S***3 | WASHER;SPRING | |
| 23 | S***6 | BOLT;SOCKET M10X1.5X55 | |
| 24 | S***3 | BOLT M12X1.75X80 | |
| 25 | 2***7 | Tee | |
| 26 | 2***6 | TEE | |
| 27 | S***1 | O-ring | |
| 28 | S***1 | O-RING | |
| 29 | 4***A | CYLINDER, BOOM(L.H) | |
| 3 | S***3 | Washer | |
| 30 | 4***A | CYLINDER, BOOM(R.H) | |
| 31 | 2***C | Cylinder, arm | |
| 32 | S***3 | WASHER;SPRING M10 | |
| 33 | S***6 | BOLT;SOCKET | |
| 34 | 2***8 | Hose | |
| 35 | 1***1 | NUT | |
| 36 | 2***5 | Adapter | |
| 4 | 2***2 | CLIP;BAND | |
| 5 | D***2 | HOSE | |
| 6 | D***1 | HOSE PF3/8-4550L | |
| 7 | S***6 | Bolt | |
| 8 | 1***1 | ADAPTER 2PF3/8 | |
| 9 | 1***6 | Bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
