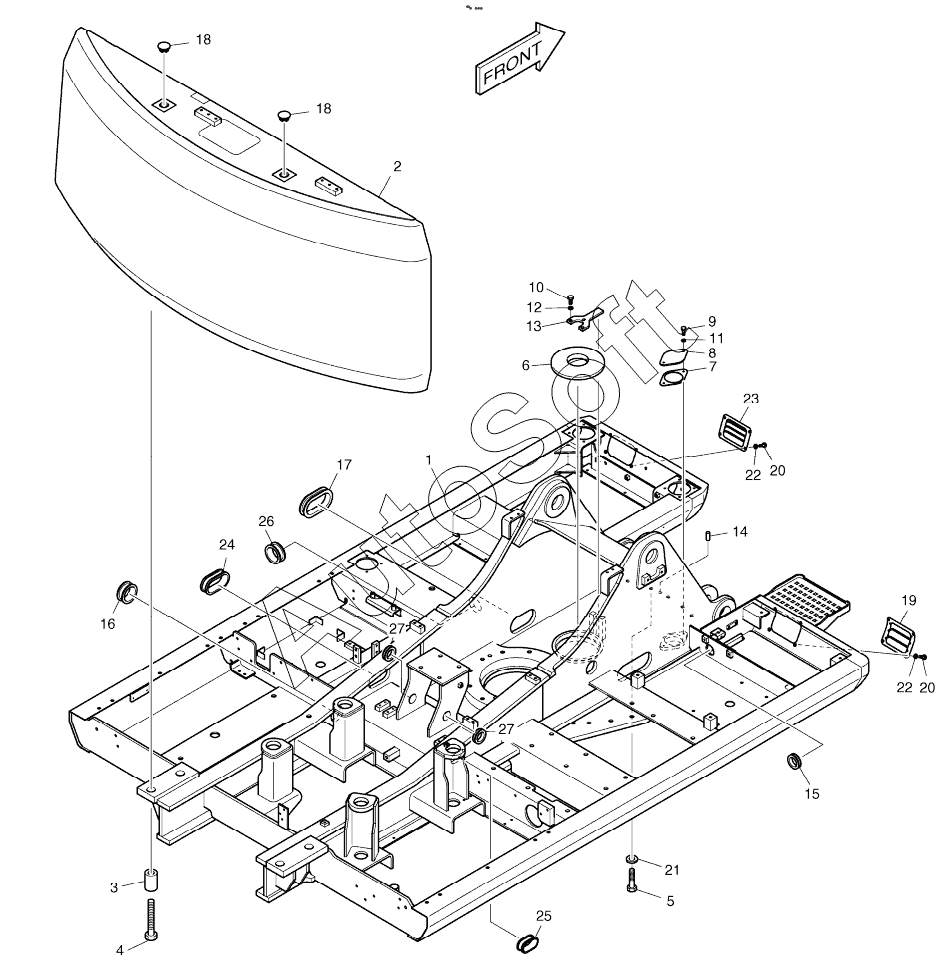

Каталог запасных частей к технике: Doosan S225LC-V (2009). MAIN FRAME
20
20
11
12
13
14
15
16
17
18
18
19
10
21
22
22
23
24
24
25
26
27
3
1
1
1
1
2
2
2
4
4
5
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 600-00119 | 6***9 | FRAME ASSY | |
| 600-00119A | 6***A | FRAME ASSY | |
| 600-00119G | 6***G | FRAME ASSY | |
| 1 | 6***C | FRAME, MAIN | |
| 1 | 6***E | FRAME, MAIN | |
| 1 | 6***G | FRAME, MAIN | |
| 1 | 6***K | FRAME, MAIN | |
| 2 | 6***B | WEIGHT, COUNTER | |
| 2 | 6***C | WEIGHT, COUNTER | |
| 2 | 6***E | WEIGHT, COUNTER | |
| 3 | 2***7 | SPACER | |
| 4 | 2***7 | BOLT M30X3.0X240 | |
| 4 | 2***A | BOLT M30X3.0X240 | |
| 5 | S***1 | BOLT M20X2.5X120 | |
| 5 | S***6 | BOLT | |
| 6 | 2***0 | COVER;RUBBER | |
| 7 | 2***A | PACKING | |
| 8 | 2***2 | COVER | |
| 9 | S***3 | BOLT M10X1.5X20 | |
| 10 | S***3 | BOLT M12X1.75X25 | |
| 11 | S***3 | WASHER;SPRING M10 | |
| 12 | S***3 | WASHER;SPRING M10 | |
| 13 | 2***C | BRACKET | |
| 14 | 2***4 | PIN;DOWEL | |
| 15 | 2***4 | BUSHING,RUBBER | |
| 16 | 2***9 | BUSHING, RUBBER | |
| 17 | 2***1 | Bushing | |
| 18 | 2***4 | Cap | |
| 19 | 6***A | COVER;LAMP | |
| 20 | S***3 | BOLT M8X1.25X20 | |
| 21 | 2***A | WASHER;HARD | |
| 22 | S***3 | WASHER;PLAIN M8 | |
| 23 | 6***A | COVER;LAMP | |
| 24 | 2***6 | BUSHING, RUBBER | |
| 24 | D***2 | BUSHING, RUBBER | |
| 25 | 2***7 | BUSHING, RUBBER | |
| 26 | 2***2 | BUSHING;RUBBER | |
| 27 | 2***5 | Bushing, rubber |
