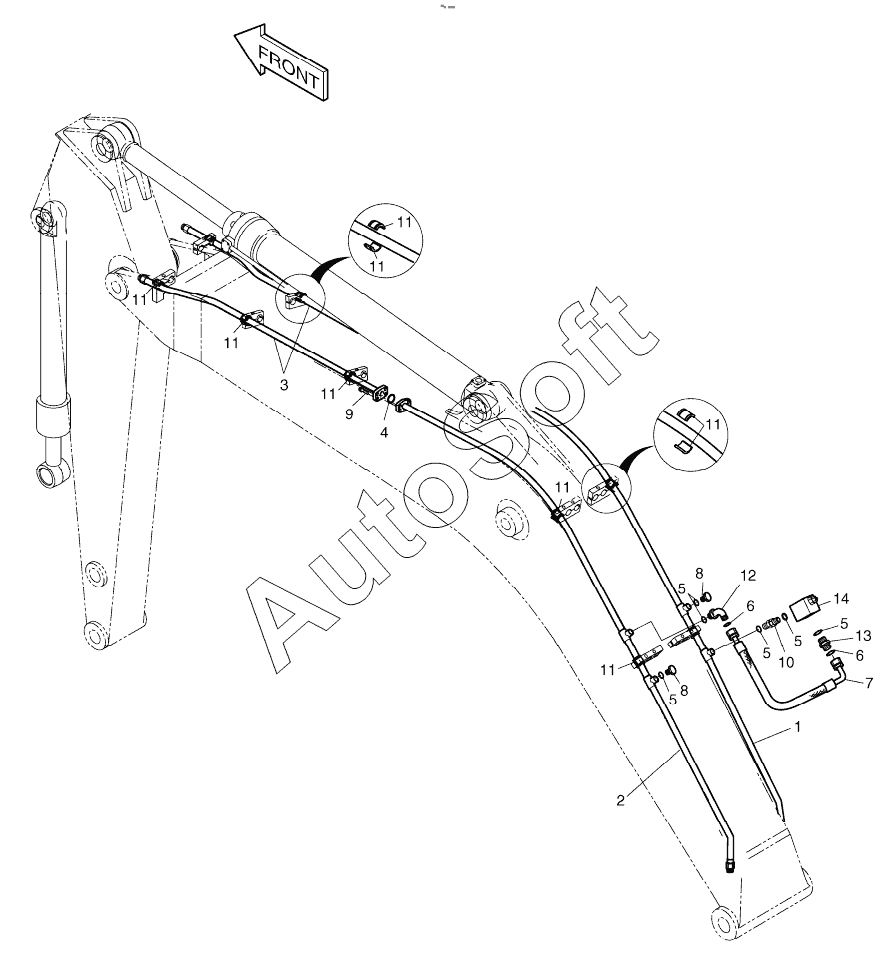

Каталог запасных частей к технике: Doosan S225LC-V (2009). BOOM PIPING - BREAKER - BOOM 5.2m
1
2
3
4
5
5
5
5
5
6
6
7
8
8
9
10
11
11
11
11
11
11
11
11
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01206 | 4***6 | BOOM PIPING | |
| 1 | 1***6 | PIPE | |
| 2 | 1***7 | PIPE | |
| 3 | 1***7 | PIPE, OPTION | |
| 4 | 2***9 | O-RING | |
| 5 | S***1 | O-RING | |
| 6 | S***1 | O-RING | |
| 7 | 2***7 | Hose | |
| 8 | 2***9 | PLUG PFO1 | |
| 9 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 10 | 2***8 | ADAPTER;SP | |
| 11 | 2***A | RUBBER | |
| 12 | 2***1 | ELBOW | |
| 13 | 2***6 | ADAPTER PFO1-UNF1 7/16 | |
| 14 | 2***A | VALVE;RELIEF | |
| 14 | 2***B | VALVE;RELIEF |
