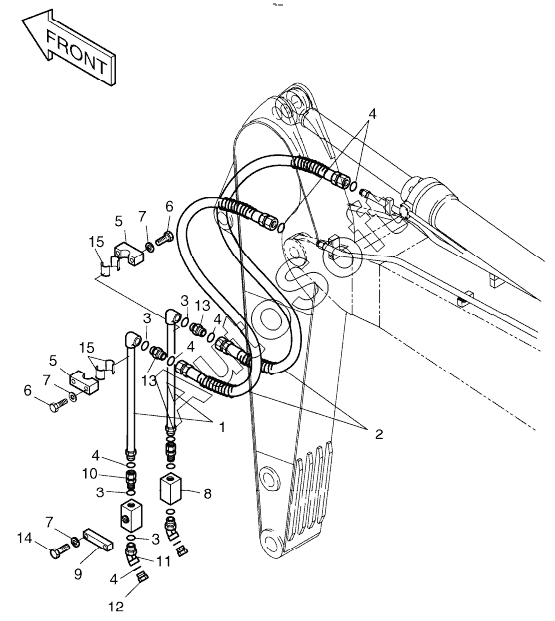

Каталог запасных частей к технике: Doosan S225LC-V (2009). ARM PIPING - ARM 2.4m (ONE AND TWO WAY)
2400-2137
2400-2137
1
2
3
3
3
3
4
4
4
4
4
5
5
6
6
7
7
7
8
9
10
11
11
12
12
13
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-2137 | 2***7 | Arm piping, one and two way | |
| 1 | 1***7 | Pipe, option | |
| 2 | 2***7 | HOSE PF1-1800L | |
| 3 | S***1 | O-RING | |
| 4 | S***1 | O-RING | |
| 5 | 2***6 | CLAMP;PIPE | |
| 6 | S***3 | BOLT M12X1.75X60 | |
| 7 | S***3 | WASHER;SPRING M10 | |
| 8 | 2***A | VALVE;STOP | |
| 9 | 1***8 | CLAMP | |
| 10 | 2***8 | ADAPTER;UNION | |
| 11 | 2***2 | ELBOW | |
| 11 | D***2 | Elbow | |
| 12 | 2***2 | CAP | |
| 12 | 2***5 | Cap | |
| 13 | 2***6 | ADAPTER PFO1-UNF1 7/16 | |
| 14 | S***3 | BOLT M12X1.75X80 | |
| 15 | 2***A | RUBBER |
