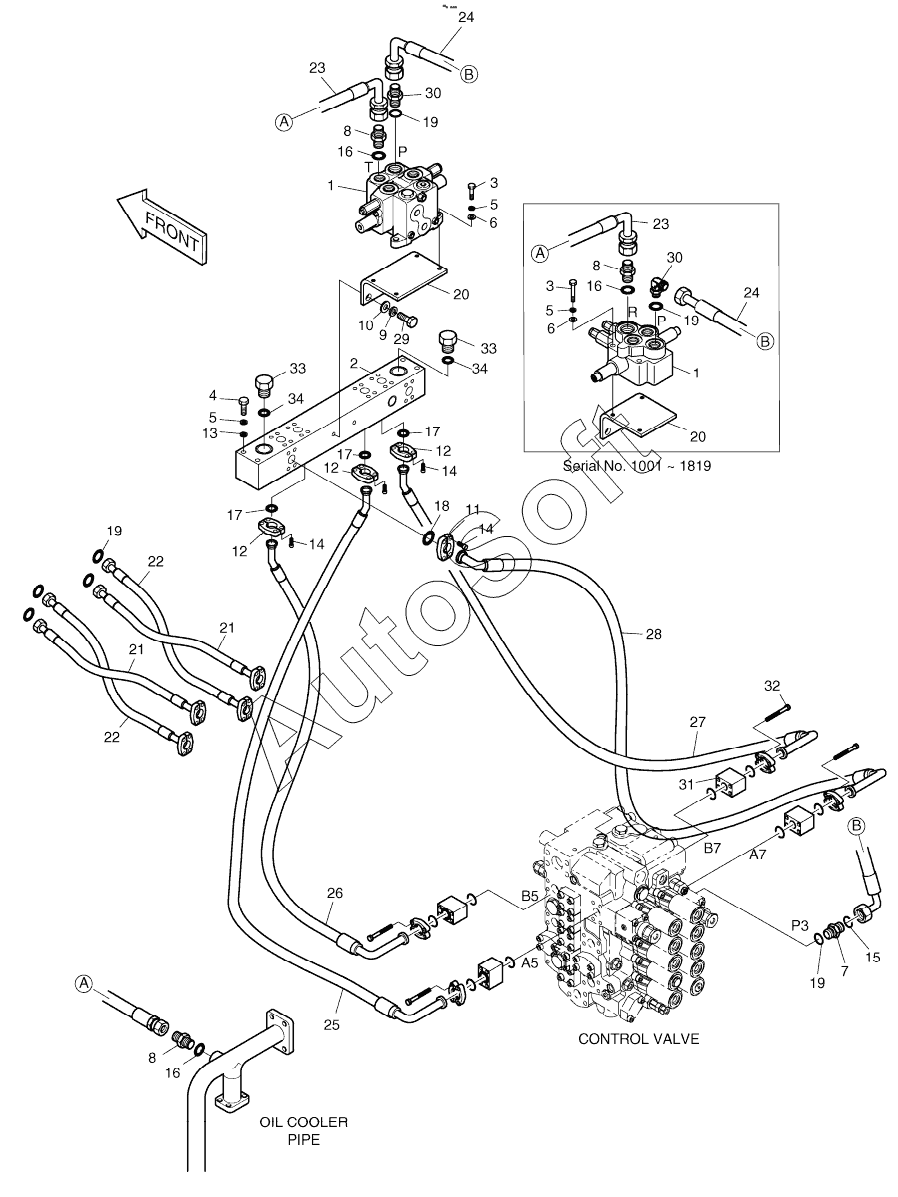

Каталог запасных частей к технике: Doosan S225LC-V (2009). MAIN PIPING - ARTI.BOOM
26
18
19
19
19
19
20
20
20
20
21
21
22
22
23
23
24
24
24
24
25
17
17
17
27
28
29
30
30
30
30
2181-2627D1
2181-2627D1
31
32
33
33
34
34
7
1
1
1
1
2
3
3
3
3
4
5
5
5
5
5
5
6
6
6
6
6
6
400-01299
8
8
8
9
10
11
12
12
12
13
14
14
14
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2181-2627D1 | 2***1 | ADAPTER | |
| 400-01299 | 4***9 | MAIN PIPING | |
| 1 | 2***5 | Valve, control | |
| 1 | K***2 | VALVE;CONTROL | |
| 2 | 4***B | BLOCK | |
| 3 | S***3 | Bolt | |
| 3 | S***3 | BOLT M10X1.5X90 | |
| 4 | S***3 | Bolt | |
| 5 | S***3 | WASHER;SPRING M10 | |
| 5 | S***3 | WASHER;SPRING M10 | |
| 6 | S***3 | WASHER;PLAIN | |
| 6 | S***3 | WASHER;PLAIN | |
| 7 | 2***1 | ADAPTER | |
| 8 | 2***5 | ADAPTER PFO1-PF1 | |
| 9 | S***3 | WASHER;SPRING | |
| 10 | S***3 | WASHER M16 | |
| 11 | 2***3 | Flange | |
| 12 | 2***9 | FLANGE | |
| 13 | 2***0 | WASHER | |
| 14 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 15 | S***1 | O-RING | |
| 16 | S***1 | O-RING | |
| 17 | 2***2 | O-RING | |
| 18 | 2***9 | O-RING | |
| 19 | S***1 | O-RING | |
| 20 | 1***9 | BRACKET | |
| 20 | 1***A | BRACKET | |
| 21 | 2***6 | Hose | |
| 22 | 2***0 | Hose | |
| 23 | 2***2 | HOSE | |
| 24 | 2***5 | HOSE(BOOM) 3/4-1000 | |
| 24 | D***2 | HOSE 3/4"-800L | |
| 25 | D***4 | HOSE 1"-3/4"-1200L | |
| 26 | D***1 | HOSE 1"-900L | |
| 27 | D***3 | HOSE 1"-3/4"-830L | |
| 28 | D***1 | HOSE 1"-3/4"-1300L | |
| 29 | S***6 | BOLT | |
| 30 | 2***8 | ELBOW | |
| 30 | 2***1 | ELBOW | |
| 31 | 1***6 | BLOCK, SPACER | |
| 32 | S***6 | BOLT, SOCKET | |
| 33 | 2***3 | PLUG | |
| 34 | S***1 | O-RING |
