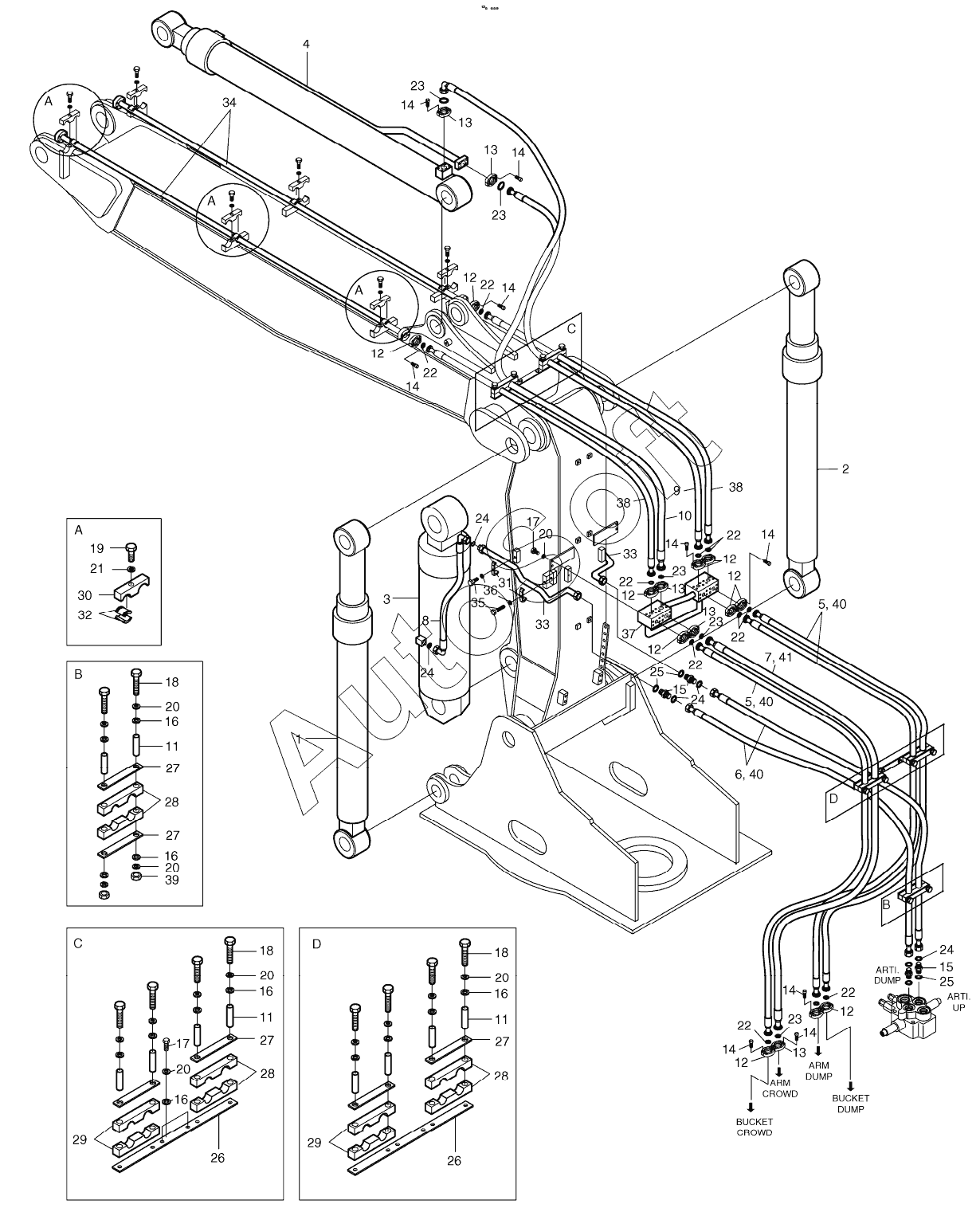

Каталог запасных частей к технике: Doosan S225LC-V (2009). FRONT PIPING - ARTI.BOOM
32
22
22
22
22
22
22
22
22
23
23
23
23
23
24
24
24
24
25
25
26
26
27
27
27
27
28
28
28
29
29
30
31
21
33
33
34
35
36
37
38
38
39
40
40
40
41
11
11
11
1
2
3
4
5
5
6
7
8
9
10
400-01401
400-01401
400-01401
400-01401
400-01401
400-01401
400-01401
400-01401
12
12
12
12
12
12
12
12
13
13
13
13
13
14
14
14
14
14
14
14
14
14
15
15
16
16
16
16
16
17
17
18
18
18
19
20
20
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01401 | 4***1 | FRONT PIPING | |
| 1 | 4***4 | Boom cylinder(l.h.)-arti.boom | |
| 2 | 4***5 | Boom cylinder(r.h.)-arti.boom | |
| 3 | 4***4 | ARTIBOOM CYLINDER | |
| 4 | 2***B | Cylinder, arm | |
| 5 | 2***6 | HOSE 3/4"-1950L | |
| 6 | 2***2 | HOSE 3/4"-1900L | |
| 7 | 2***7 | HOSE 1"-1950L | |
| 8 | 2***7 | Hose | |
| 9 | D***8 | Hose | |
| 10 | D***5 | HOSE 3/4"-2200L | |
| 11 | 2***7 | PIPE | |
| 12 | 2***9 | FLANGE | |
| 13 | 2***8 | Flange | |
| 14 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 15 | 2***1 | ADAPTER | |
| 16 | S***3 | WASHER;PLAIN | |
| 17 | S***3 | BOLT M10X1.5X28 | |
| 18 | S***3 | BOLT M10X1.5X85 | |
| 19 | S***6 | BOLT M16X2.0X60 | |
| 20 | S***3 | WASHER;SPRING M10 | |
| 21 | S***3 | WASHER;SPRING | |
| 22 | 2***2 | O-RING | |
| 23 | 2***9 | O-RING | |
| 24 | S***1 | O-RING | |
| 25 | S***1 | O-RING | |
| 26 | 6***3 | PLATE | |
| 27 | 2***9 | PLATE | |
| 28 | 1***7 | CLAMP;RUBBER | |
| 29 | 1***8 | Clamp, rubber | |
| 30 | 1***1 | CLAMP | |
| 31 | 2***2 | CLAMP | |
| 32 | 2***A | RUBBER | |
| 33 | 1***A | PIPE | |
| 34 | 1***6 | Pipe, bucket | |
| 35 | S***3 | BOLT M12X1.75X55 | |
| 36 | S***3 | WASHER;SPRING M10 | |
| 37 | 4***5 | BLOCK | |
| 38 | D***7 | Hose | |
| 39 | S***3 | NUT M10X1.5 | |
| 40 | 2***6 | PROTECTOR;HOSE-1200L | |
| 41 | 2***7 | PROTECTOR;HOSE-1200L |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
