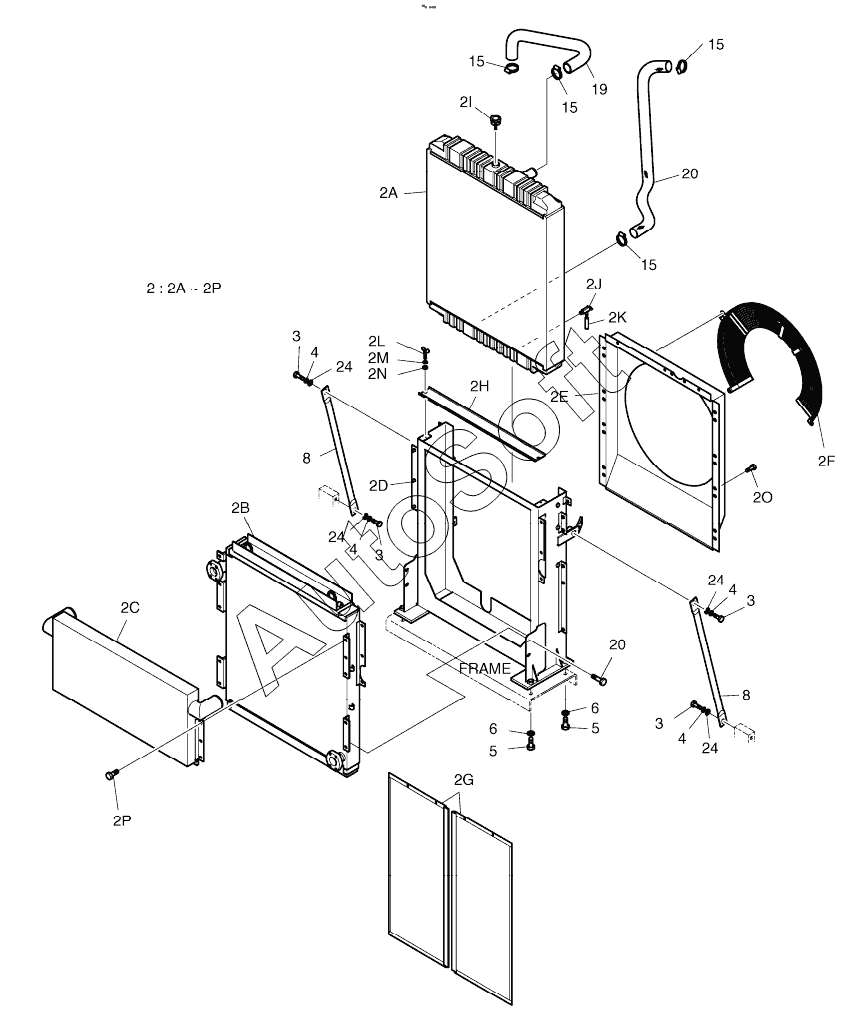

Каталог запасных частей к технике: Doosan S225LC-V (2009). RADIATOR
2
2
2A
2A
2B
2C
2D
2E
2F
2G
2H
2I
2J
2K
2L
2M
2N
2O
2P
2P
3
3
3
3
4
4
4
4
5
5
6
6
8
8
15
15
15
15
19
20
20
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201-00111B | 2***B | ENGINE ASSY | |
| 201-00111C | 2***C | ENGINE ASSY | |
| 15 | S***5 | CLAMP | |
| 19 | 1***A | HOSE, WATER | |
| 2 | 2***B | RADIATOR ASSY | |
| 2 | 2***C | RADIATOR ASSY | |
| 20 | 1***B | HOSE, WATER | |
| 24 | S***3 | WASHER M16 | |
| 2A | 1***0 | RADIATOR | |
| 2B | 1***0 | OIL COOLER ASSY | |
| 2C | 1***0 | C/H AIR COOLER ASSY | |
| 2D | 1***0 | FRAME ASSY | |
| 2E | 1***0 | SHROUD ASSY | |
| 2F | 1***0 | FAN GUARD ASSY | |
| 2G | 1***0 | WIRE NET ASSY | |
| 2H | 1***0 | PLATE | |
| 2I | P***A | Cap assy | |
| 2J | P***4 | COCK;DRAIN | |
| 2K | P***3 | HOSE;DRAIN | |
| 2L | P***6 | BOLT;WING M6X1.0X15 | |
| 2M | P***6 | WASHER;PLAIN M6 | |
| 2N | P***6 | WASHER;SPRING M6 | |
| 2O | P***A | BOLT M10X1.25X20 | |
| 2P | P***B | BOLT M10X1.25X25 | |
| 3 | S***6 | BOLT M16X2.0X40 | |
| 4 | S***3 | WASHER;SPRING | |
| 5 | S***6 | Bolt | |
| 6 | 2***A | WASHER;HARD | |
| 8 | 1***A | STAY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
