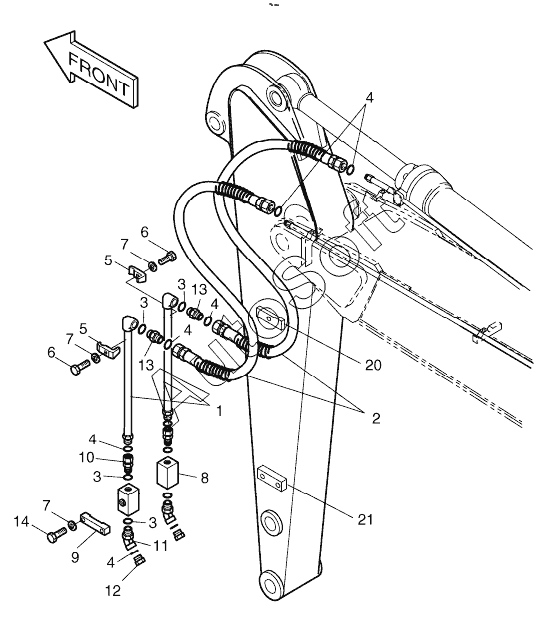

Каталог запасных частей к технике: Doosan S225LC-V (2009). ARM PIPING - ARM 2.0m 1 AND 2 WAY (ARTI.BOOM)
400-00391
1
2
3
3
3
3
4
4
4
4
4
5
5
6
6
7
7
7
8
9
10
11
12
13
13
14
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00391 | 4***1 | ARM PIPING-2.0m | |
| 1 | 1***2 | PIPE | |
| 2 | 2***1 | HOSE PF1-1680L | |
| 3 | S***1 | O-RING | |
| 4 | S***1 | O-RING | |
| 5 | 2***3 | CLAMP;PIPE | |
| 6 | S***3 | BOLT M12X1.75X60 | |
| 7 | S***3 | WASHER;SPRING M10 | |
| 8 | 2***A | VALVE;STOP | |
| 9 | 2***5 | CLAMP;STOP VALVE | |
| 10 | 2***8 | ADAPTER;UNION | |
| 11 | 2***2 | ELBOW | |
| 12 | 2***2 | CAP | |
| 13 | 2***6 | ADAPTER PFO1-UNF1 7/16 | |
| 14 | S***3 | BOLT M12X1.75X80 | |
| 20 | 2***8 | SEAT, SCREW | |
| 21 | 2***0 | SEAT, SCREW |
