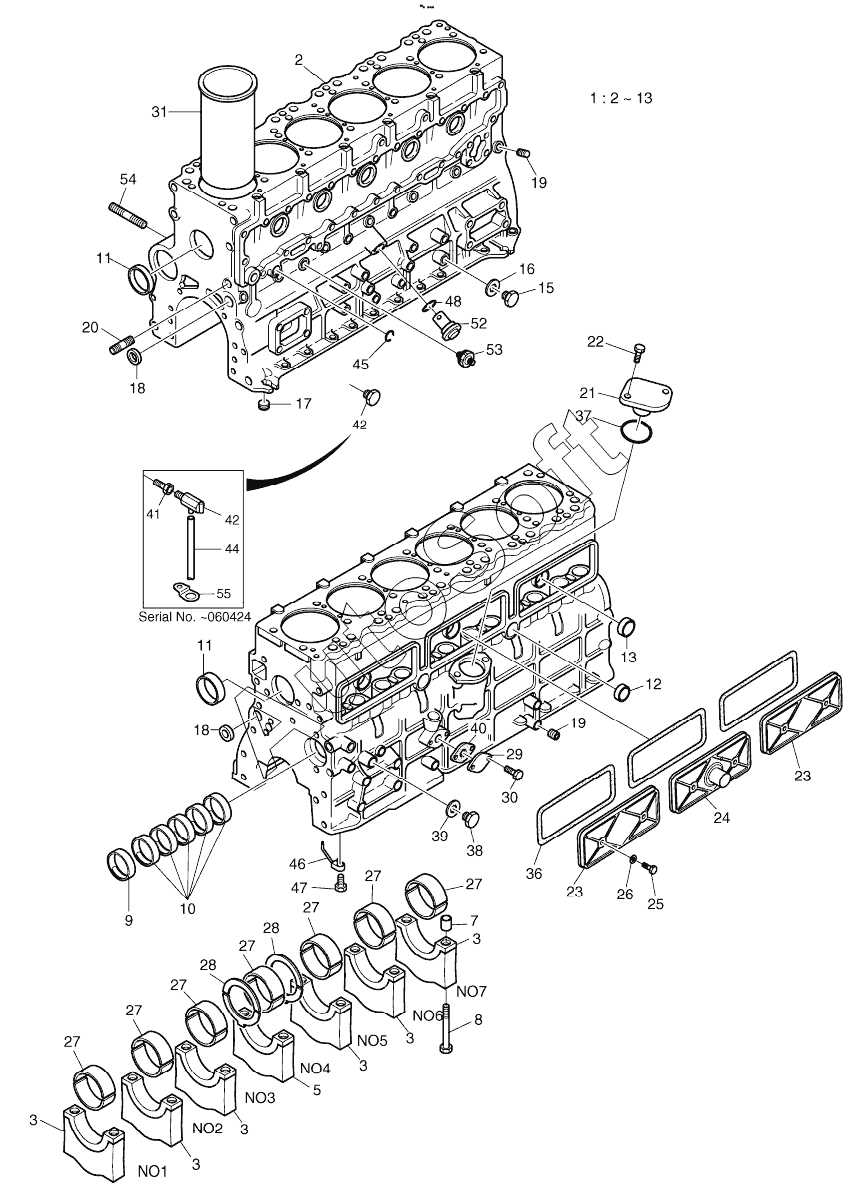

Каталог запасных частей к технике: Doosan S225LC-V (2009). CYLINDER BLOCK
28
28
36
31
31
31
31
31
30
29
28
28
37
28
28
28
28
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
26
25
24
45
55
54
53
52
52
48
47
46
24
44
42
42
42
42
42
42
41
40
39
38
3
3
3
3
3
3
3
9
9
9
8
7
5
5
3
3
3
3
3
3
3
9
2
2
2
2
2
2
2
2
1
1
1
1
15
23
23
22
21
20
19
19
18
18
17
16
1
13
13
13
13
13
13
12
12
11
11
10
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | CYLINDER BLOCK ASS'Y | |
| 1 | 6***A | CYLINDER BLOCK ASS'Y | |
| 1 | 6***B | CYLINDER BLOCK ASS'Y | |
| 1 | 6***C | Cylinder block assy | |
| 1 | 6***D | Cylinder block assy | |
| 2 | 6***F | BLOCK;CYLINDER | |
| 2 | 6***G | BLOCK;CYLINDER | |
| 2 | 6***H | Block, cylinder | |
| 2 | 6***I | Block, cylinder | |
| 3 | 6***8 | CAP;BEARING(F.M.R) | |
| 3 | 6***A | Cap, bearing | |
| 5 | 6***7 | CAP;BEARING(NO.4) | |
| 5 | 6***A | Cap, bearing | |
| 7 | 6***1 | RING;STOPPER | |
| 8 | 6***A | BOLT;HEX. | |
| 9 | 6***A | Bush, cam shaft | |
| 9 | 6***B | BUSH;CAM SHAFT | |
| 9 | 6***C | BUSH;CAM SHAFT | |
| 9 | 6***D | Bush, cam shaft | |
| 10 | 6***A | Bush, cam shaft | |
| 10 | 6***B | BUSH;CAM SHAFT | |
| 10 | 6***C | BUSH;CAM SHAFT | |
| 11 | 6***9 | PLUG;CORE | |
| 12 | 0***9 | PLUG;CORE | |
| 12 | 6***1 | Plug | |
| 13 | 0***2 | PLUG;CORE | |
| 13 | 6***2 | PLUG;CORE | |
| 15 | 6***0 | SCREW;PLUG M12X1.25 | |
| 16 | 0***4 | Ring | |
| 17 | 6***9 | PLUG;SCREW | |
| 18 | 0***3 | PLUG;CORE | |
| 19 | 6***2 | Screw | |
| 20 | 6***8 | BOLT;STUD M14X12.5X45 | |
| 21 | 6***E | COVER | |
| 22 | 0***3 | Bolt | |
| 23 | 6***A | COVER;PUSH ROD CHAMBER | |
| 24 | 1***8 | Cover, push rod chamber | |
| 24 | 6***8 | COVER;PUSH ROD CHAMBER | |
| 25 | 6***9 | BOLT;HEX. | |
| 26 | 6***7 | PACKING;PUSH ROD CHAMBER | |
| 27 | 6***B | METAL;CRANK STD | |
| 27 | 6***B | METAL;CRANK 0.25 | |
| 27 | 6***B | METAL;CRANK 0.50 | |
| 28 | 6***8 | Washer, thrust | |
| 28 | 6***A | WASHER;THRUST STD | |
| 28 | 6***A | WASHER;THRUST 0.25 | |
| 28 | 6***A | WASHER;THRUST 0.50 | |
| 29 | 6***1 | COVER;BLIND | |
| 30 | 0***3 | Bolt | |
| 31 | 6***7 | LINER;CYLINDER (ALTV.) | |
| 31 | 6***8 | LINER;CYLINDER(1A) | |
| 31 | 6***9 | LINER;CYLINDER(1B) | |
| 31 | 6***0 | LINER;CYLINDER(2A) | |
| 31 | 6***1 | LINER;CYLINDER(2B) | |
| 36 | 6***0 | GASKET;PUSH ROD CHAMBER | |
| 37 | 0***6 | O-RING;O/P DRIVE FLANGE | |
| 38 | 6***5 | Screw | |
| 39 | 0***6 | Ring | |
| 40 | 6***3 | GASKET;FLANGE | |
| 41 | 6***A | ADAPTER | |
| 42 | 6***3 | Plug, drain | |
| 42 | 6***A | PLUG;DRAIN | |
| 42 | 6***2 | Plug, drain | |
| 44 | 0***1 | HOSE;VINYL | |
| 45 | 0***3 | Ring | |
| 46 | 6***A | OIL JET PIPE | |
| 47 | 6***3 | RELIEF VALVE ASS'Y | |
| 48 | 0***2 | O-RING;RELIEF VALVE | |
| 52 | 6***F | RELIEF VALVE ASS'Y | |
| 52 | 6***G | Relief valve | |
| 53 | 6***6 | SWITCH;OIL PRESS. | |
| 54 | 6***2 | BOLT;STUD | |
| 55 | 6***0 | CLIP;PIPE |
