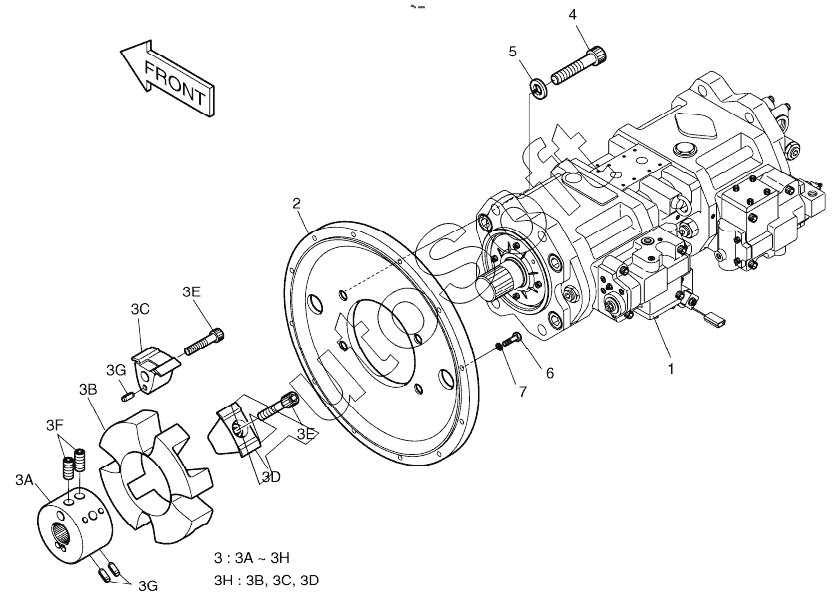

Каталог запасных частей к технике: Doosan S225LC-V (2009). PUMP MOUNTING
401-00280A
1
2
3
3A
3A
3B
3B
3C
3C
3D
3D
3E
3E
3F
3G
3G
3H
3H
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 401-00280A | 4***A | PUMP INSTALLATION | |
| 1 | 4***A | MAIN PUMP | |
| 2 | 2***A | Cover | |
| 3 | 2***A | COUPLING | |
| 3A | H***B | Hub | |
| 3B | 2***9 | ELEMENT | |
| 3C | I***T | Insert | |
| 3D | I***T | Insert | |
| 3E | K***2 | SOCKET BOLT SET(8EA) | |
| 3F | B***T | Bolt, clamping | |
| 3G | P***N | Pin, spring | |
| 3H | 2***K | ELEMENT KIT | |
| 4 | S***6 | BOLT;SOCKET M20X2.5X65 | |
| 5 | S***3 | Washer, spring | |
| 6 | S***3 | BOLT M10X1.5X25 | |
| 7 | S***3 | WASHER;SPRING M10 |
