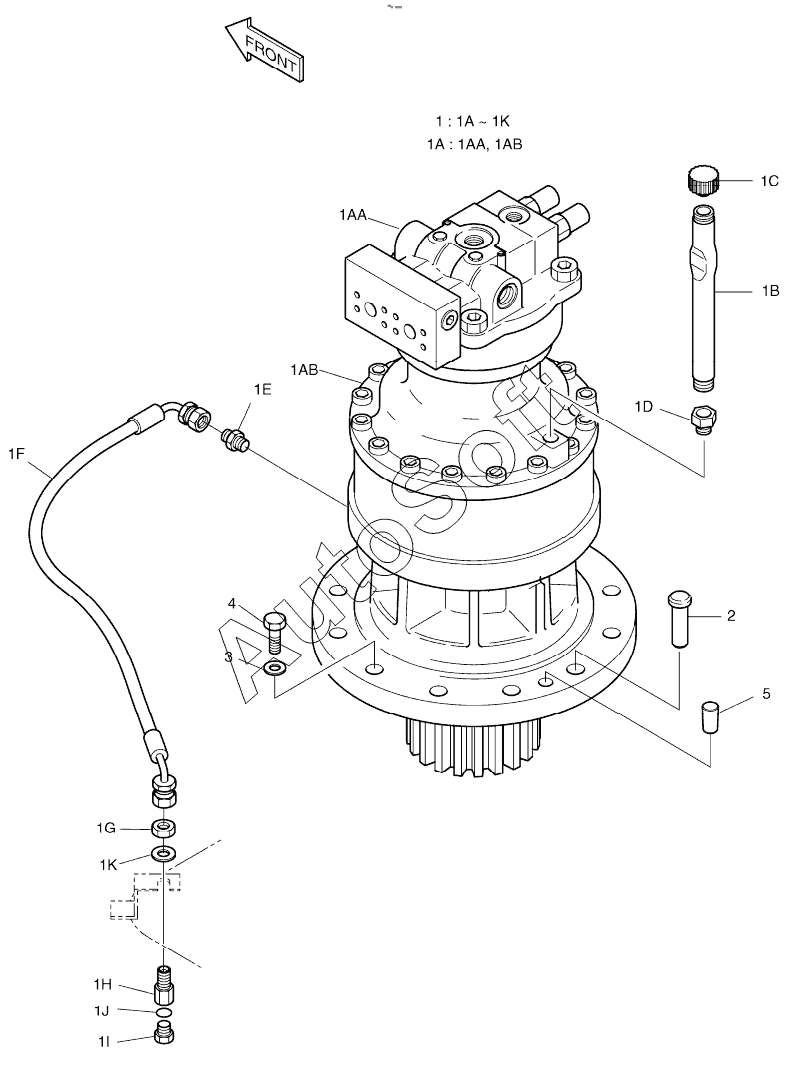

Каталог запасных частей к технике: Doosan S225LC-V (2009). SWING DEVICE ASSY
1
1
1
1
1
1A
1A
1A
1A
1A
1A
1AA
1AA
1AA
1AA
1AB
1AB
1AB
1AB
1AB
1AB
1AB
1AB
1B
1C
1D
1E
1F
1G
1H
1I
1J
1K
1K
2
3
4
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170301-00010 | 1***0 | DEVICE ASSY,SWING | |
| 401-00289B | 4***B | SWING DEVICE ASSY | |
| 401-00289C | 4***C | SWING DEVICE ASSY | |
| 1 | 1***1 | DEVICE SUB ASSY,SWING | |
| 1 | 4***B | SWING DEVICE SUB ASSY | |
| 1 | 4***C | SWING DEVICE SUB ASSY | |
| 1 | 4***E | SWING DEVICE SUB ASSY | |
| 1 | 4***G | SWING DEVICE SUB ASSY | |
| 1A | 4***A | SWING DEVICE SUB ASSY | |
| 1A | 4***B | SWING DEVICE SUB ASSY | |
| 1A | 4***C | SWING DEVICE SUB ASSY | |
| 1AA | 4***1 | MOTOR, SWING | |
| 1AA | 4***A | MOTOR, SWING | |
| 1AB | 1***4 | Gear assy, reduction | |
| 1AB | 2***I | GEAR, REDUCTION | |
| 1AB | 2***J | Gear, reduction | |
| 1AB | K***A | Gear, reduction | |
| 1B | 2***2 | PIPE | |
| 1C | 2***A | CAP;PIPE | |
| 1D | 2***4 | REDUCER PT1/2XPT3/4 | |
| 1E | 2***3 | ADAPTER | |
| 1F | D***0 | HOSE PF1/2-740L | |
| 1G | 1***3 | NUT | |
| 1H | 1***8 | REDUCER | |
| 1I | 2***3 | PLUG | |
| 1J | S***1 | O-RING | |
| 1K | S***3 | WASHER;PLAIN | |
| 2 | 2***0 | PIN;LOCK | |
| 3 | 2***A | WASHER;HARD | |
| 4 | S***6 | BOLT M20X2.5X65 | |
| 5 | 1***7 | CAP;RUBBER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
