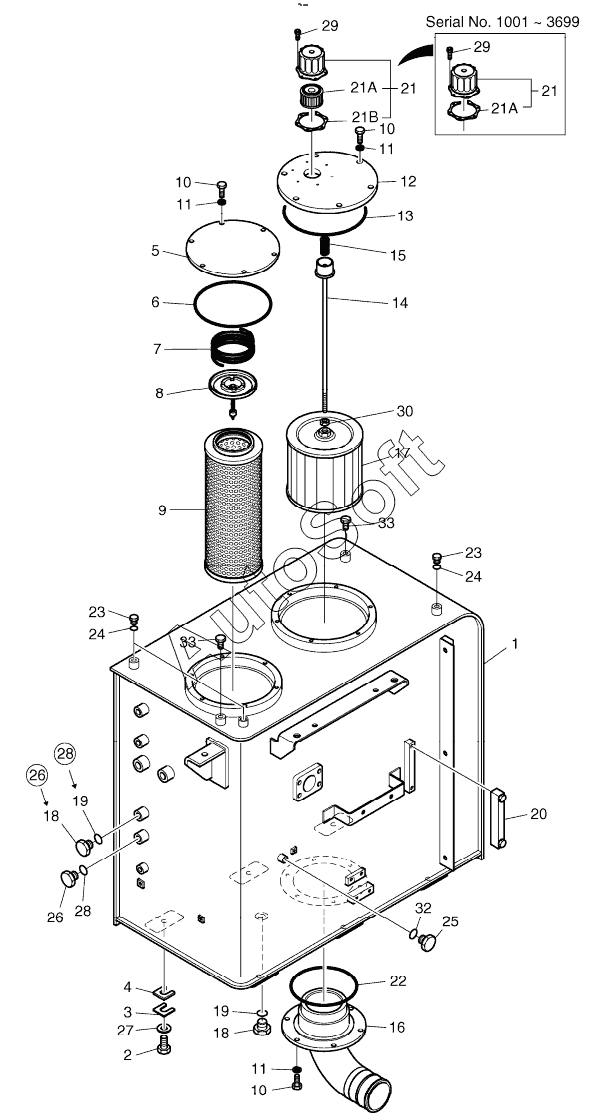

Каталог запасных частей к технике: Doosan S225LC-V (2009). OIL TANK
470-00092C
1
1
1
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
18
18
18
18
18
19
19
19
19
19
19
20
21
21
21A
21A
21
21
21A
21A
21B
22
23
23
24
24
25
26
26
26
26
26
26
27
28
28
28
28
28
28
29
29
30
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 470-00092C | 4***C | OIL TANK ASSY | |
| 1 | 4***E | TANK, OIL | |
| 1 | 4***G | TANK, OIL | |
| 1 | 4***H | TANK, OIL | |
| 1 | 4***J | TANK, OIL | |
| 10 | S***3 | BOLT M10X1.5X25 | |
| 11 | S***3 | WASHER;SPRING M10 | |
| 12 | 2***B | COVER | |
| 13 | S***0 | O-RING | |
| 14 | 1***2 | Rod | |
| 15 | 2***8 | SPRING | |
| 16 | 1***4 | PIPE | |
| 17 | 2***A | FILTER;SUCTION | |
| 18 | 2***7 | PLUG PF1/2 | |
| 18 | 2***7 | PLUG PF1/2 | |
| 19 | S***1 | O-RING | |
| 19 | S***1 | O-RING | |
| 2 | S***1 | BOLT M16X2.0X60 | |
| 20 | 2***7 | GAUGE;LEVEL | |
| 21 | 4***A | BREATHER;AIR | |
| 21 | K***A | Breather, air | |
| 21A | 1***0 | PACKING | |
| 21A | K***7 | Element, air breather | |
| 21B | K***2 | Gasket | |
| 22 | S***0 | O-RING | |
| 23 | 2***1 | PLUG | |
| 24 | S***1 | O-RING | |
| 25 | 2***7 | PLUG | |
| 26 | 2***2 | PLUG PFO1/2 | |
| 26 | 2***2 | PLUG PFO1/2 | |
| 27 | 1***5 | Spacer | |
| 28 | S***1 | O-RING | |
| 28 | S***1 | O-RING | |
| 29 | 2***1 | BOLT;SOCKET M5X0.8X8 | |
| 3 | 2***3 | SHIM D20X0.8T | |
| 30 | S***3 | NUT M12 | |
| 32 | S***1 | PACKING | |
| 33 | S***3 | BOLT M12X1.75X16 | |
| 4 | 2***4 | SHIM D20X1.6T | |
| 5 | 2***A | COVER | |
| 6 | S***0 | O-RING | |
| 7 | 2***3 | SPRING | |
| 8 | 2***5 | VALVE;BY-PASS | |
| 9 | 2***A | ELEMENT;RETURN OIL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
