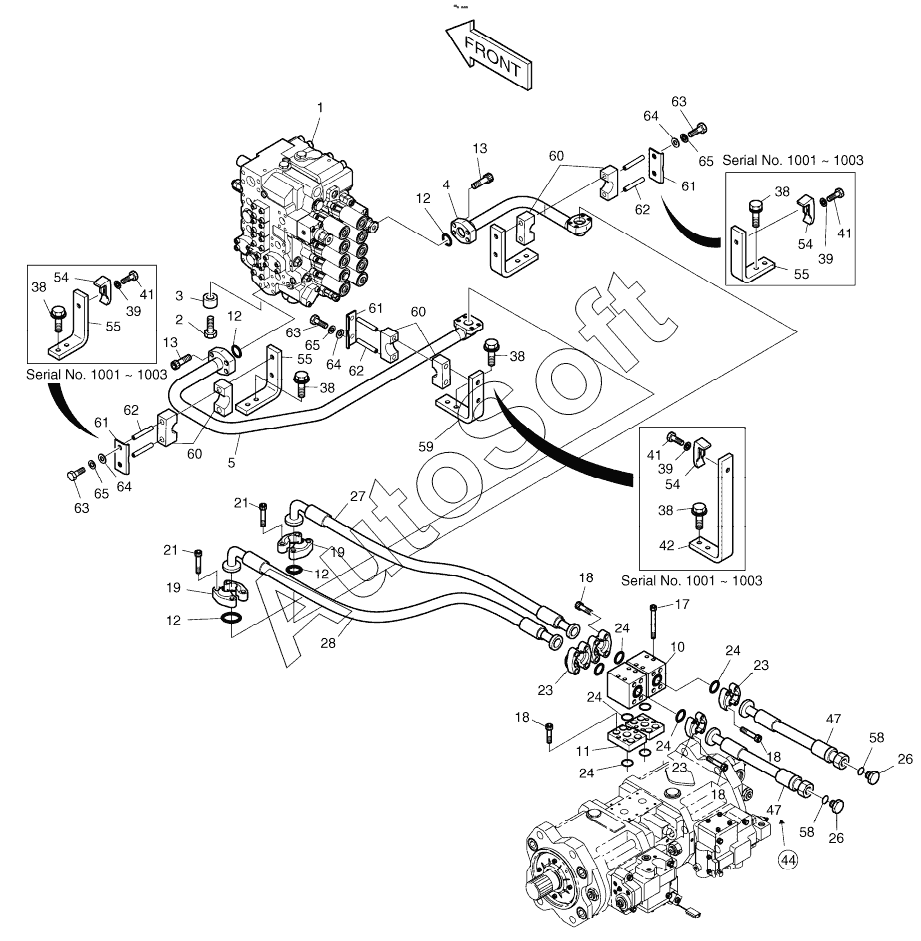

Каталог запасных частей к технике: Doosan S225LC-V (2009). MAIN PIPING
55
55
55
55
38
38
38
38
38
39
39
39
41
41
41
42
44
47
47
47
47
54
54
54
55
55
55
55
28
58
58
59
60
60
60
61
61
61
62
62
62
63
63
63
64
64
64
65
65
65
13
13
1
2
3
4
5
10
11
12
12
12
12
400-00854A
400-00854A
400-00854A
400-00854A
17
18
18
18
18
19
19
21
21
23
23
23
24
24
24
24
24
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00854A | 4***A | MAIN PIPING | |
| 1 | 4***5 | VALVE, CONTROL | |
| 2 | S***6 | BOLT M16X2.0X60 | |
| 3 | 1***5 | Spacer | |
| 4 | 1***1 | PIPE | |
| 5 | 1***5 | PIPE | |
| 10 | 2***6 | BLOCK | |
| 11 | 2***A | BLOCK | |
| 12 | 2***9 | O-RING | |
| 13 | S***6 | BOLT;SOCKET | |
| 17 | S***6 | Bolt | |
| 18 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 19 | 2***8 | Flange | |
| 21 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 23 | 2***9 | FLANGE | |
| 24 | 2***2 | O-RING | |
| 26 | 2***5 | Plug | |
| 27 | D***0 | HOSE PF3/4-875L | |
| 28 | D***3 | HOSE PF3/4-610L | |
| 38 | 2***1 | BOLT;SET | |
| 39 | S***3 | WASHER;SPRING M10 | |
| 41 | S***3 | BOLT M12X1.75X65 | |
| 42 | 1***9 | PLATE | |
| 44 | D***2 | HOSE PF3/4-250L | |
| 47 | D***3 | HOSE PF3/4-330L | |
| 47 | D***3 | HOSE PF3/4-330L | |
| 54 | 2***3 | CLAMP;PIPE | |
| 55 | 1***A | BRACKET | |
| 55 | 1***8 | PLATE | |
| 58 | S***1 | O-RING | |
| 59 | 1***9 | PLATE | |
| 60 | 1***5 | Clamp, rubber | |
| 61 | 6***8 | Plate | |
| 62 | 1***3 | Spacer | |
| 63 | S***3 | BOLT M10X1.5X90 | |
| 64 | S***3 | WASHER;PLAIN | |
| 65 | S***3 | WASHER;SPRING M10 |
