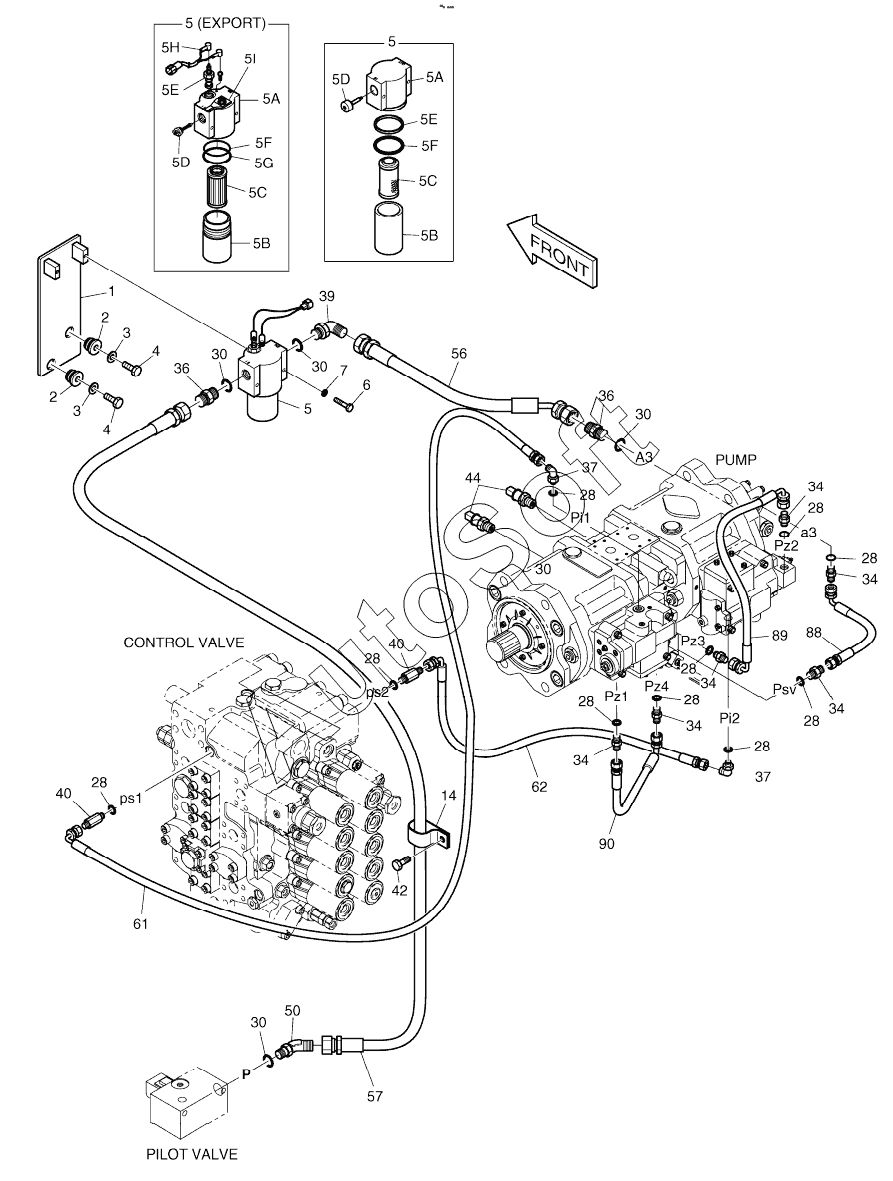

Каталог запасных частей к технике: Doosan S225LC-V (2009). PILOT PIPING
1
2
2
3
3
4
4
5
5
5
5A
5A
5B
5B
5C
5C
5C
5D
5D
5D
5E
5E
5F
5F
5
5
5
5A
5A
5B
5B
5C
5C
5C
5D
5D
5D
5E
5E
5F
5F
5G
5H
5I
6
7
14
14
28
28
28
28
28
28
28
28
28
28
30
30
30
30
34
34
34
34
34
34
36
36
37
37
39
40
40
42
42
44
50
56
57
61
62
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00852A | 4***A | PILOT PIPING | |
| 1 | 1***1 | Bracket | |
| 14 | 1***9 | Clip | |
| 14 | 1***9 | Clip | |
| 2 | 1***6 | RUBBER | |
| 28 | S***1 | O-RING | |
| 3 | 2***0 | WASHER | |
| 30 | S***1 | O-RING | |
| 34 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 36 | 2***6 | ADAPTER | |
| 37 | 2***4 | ELBOW | |
| 39 | 2***2 | ELBOW | |
| 4 | S***3 | BOLT M10X1.5X30 | |
| 40 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 42 | 1***6 | BOLT M8X1.25X12 | |
| 42 | 1***6 | BOLT M8X1.25X12 | |
| 44 | 2***5 | SENSOR;PRESSURE | |
| 5 | 2***2 | Filter, pilot | |
| 5 | 4***A | FILTER;PILOT | |
| 50 | 2***3 | ELBOW | |
| 56 | 2***9 | Hose | |
| 57 | D***7 | HOSE PF1/2-1750L | |
| 5A | H***D | Head | |
| 5A | H***D | Head | |
| 5B | 2***3 | CASE | |
| 5B | 2***3 | CASE | |
| 5C | 2***4 | ELEMENT;PILOT FILTER | |
| 5C | 2***4 | ELEMENT;PILOT FILTER | |
| 5D | 2***7 | VALVE;BY-PASS | |
| 5D | 2***7 | VALVE;BY-PASS | |
| 5E | 2***A | INDICATOR | |
| 5E | Y***5 | O-RING | |
| 5F | Y***4 | RING;BACK UP | |
| 5F | Y***4 | RING;BACK UP | |
| 5G | Y***5 | O-RING | |
| 5H | 5***6 | HARNESS;PILOT FILTER | |
| 5I | 2***1 | BRACKET;HOUSING W9 | |
| 6 | S***3 | BOLT M6X1.0X55 | |
| 61 | 2***7 | HOSE PF1/4-2300L | |
| 62 | 2***8 | Hose | |
| 7 | S***3 | WASHER;SPRING M6 | |
| 88 | 2***8 | HOSE PF1/4-400L | |
| 89 | 2***5 | Hose | |
| 90 | 2***5 | Hose |
