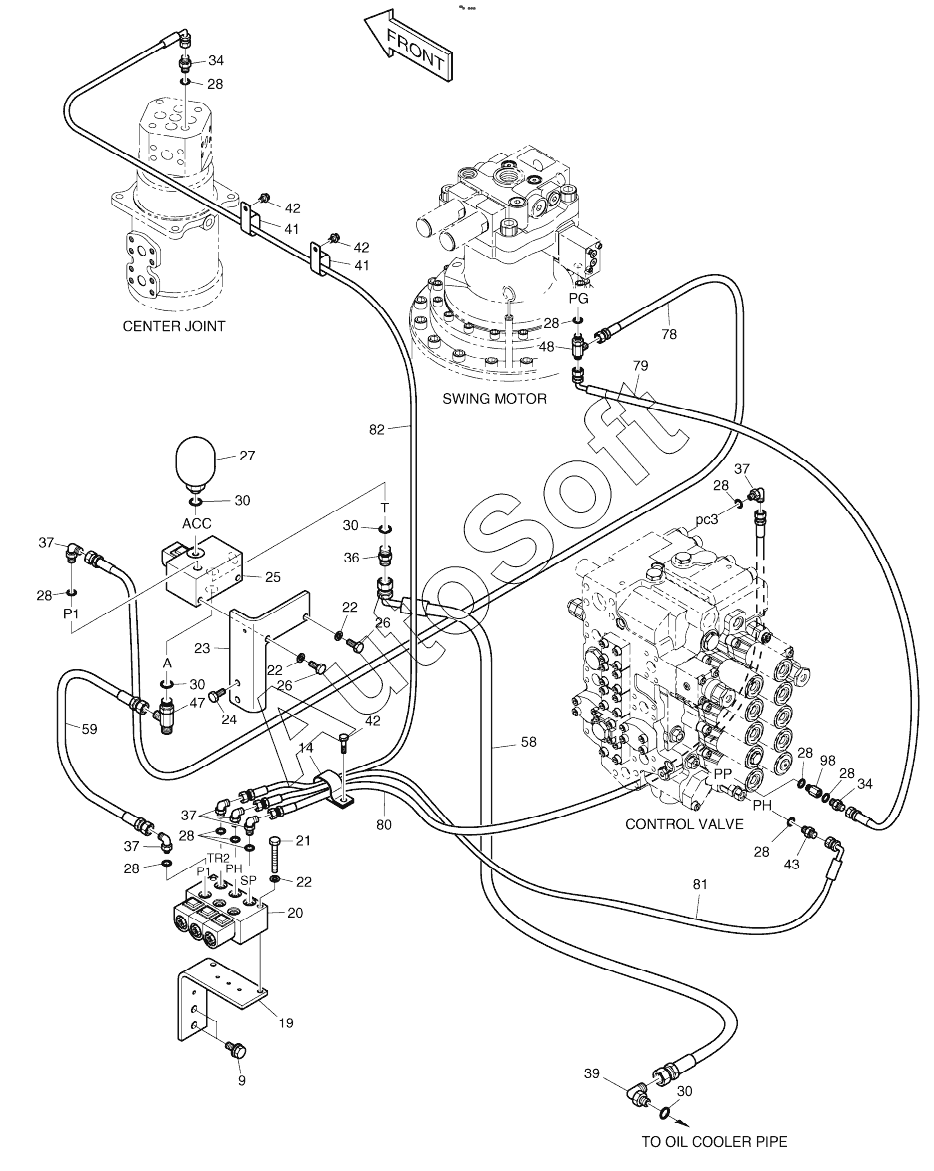

Каталог запасных частей к технике: Doosan S225LC-V (2009). PILOT PIPING
58
36
37
37
37
37
39
41
41
41
41
42
43
47
48
34
34
59
78
79
79
80
81
82
98
24
9
14
19
20
20
21
22
22
22
23
25
25
26
26
27
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00852B | 4***B | PILOT PIPING(2) | |
| 9 | 2***8 | Bolt | |
| 14 | 1***9 | Clip | |
| 19 | 1***3 | Bracket | |
| 20 | 4***3 | Solenoid valve | |
| 20 | 4***A | Solenoid valve | |
| 21 | S***3 | BOLT M10X1.5X70 | |
| 22 | S***3 | WASHER;SPRING M10 | |
| 23 | 1***B | Bracket | |
| 24 | 2***4 | BOLT M10X1.5X25 | |
| 25 | 2***B | PILOT VALVE | |
| 25 | 2***C | PILOT VALVE | |
| 26 | S***3 | BOLT M10X1.5X25 | |
| 27 | 2***0 | ACCUMULATOR | |
| 28 | S***1 | O-RING | |
| 28 | S***1 | O-RING | |
| 30 | S***1 | O-RING | |
| 34 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 36 | 2***6 | ADAPTER | |
| 37 | 2***4 | ELBOW | |
| 39 | 2***2 | ELBOW | |
| 41 | 1***1 | CLIP 2-D20/M8 | |
| 42 | 1***6 | BOLT M8X1.25X12 | |
| 43 | 2***5 | ADAPTER | |
| 47 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 48 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 58 | 2***0 | HOSE PF1/2-450L | |
| 59 | 2***9 | HOSE PF1/4-570L | |
| 78 | 2***7 | Hose | |
| 79 | 2***8 | HOSE PF1/4-1300L | |
| 79 | 2***8 | Hose | |
| 80 | 2***7 | HOSE PF1/4-1480L | |
| 81 | 2***2 | HOSE | |
| 82 | 2***9 | HOSE PF1/4-1600L | |
| 98 | 4***8 | Filter, reducer |
