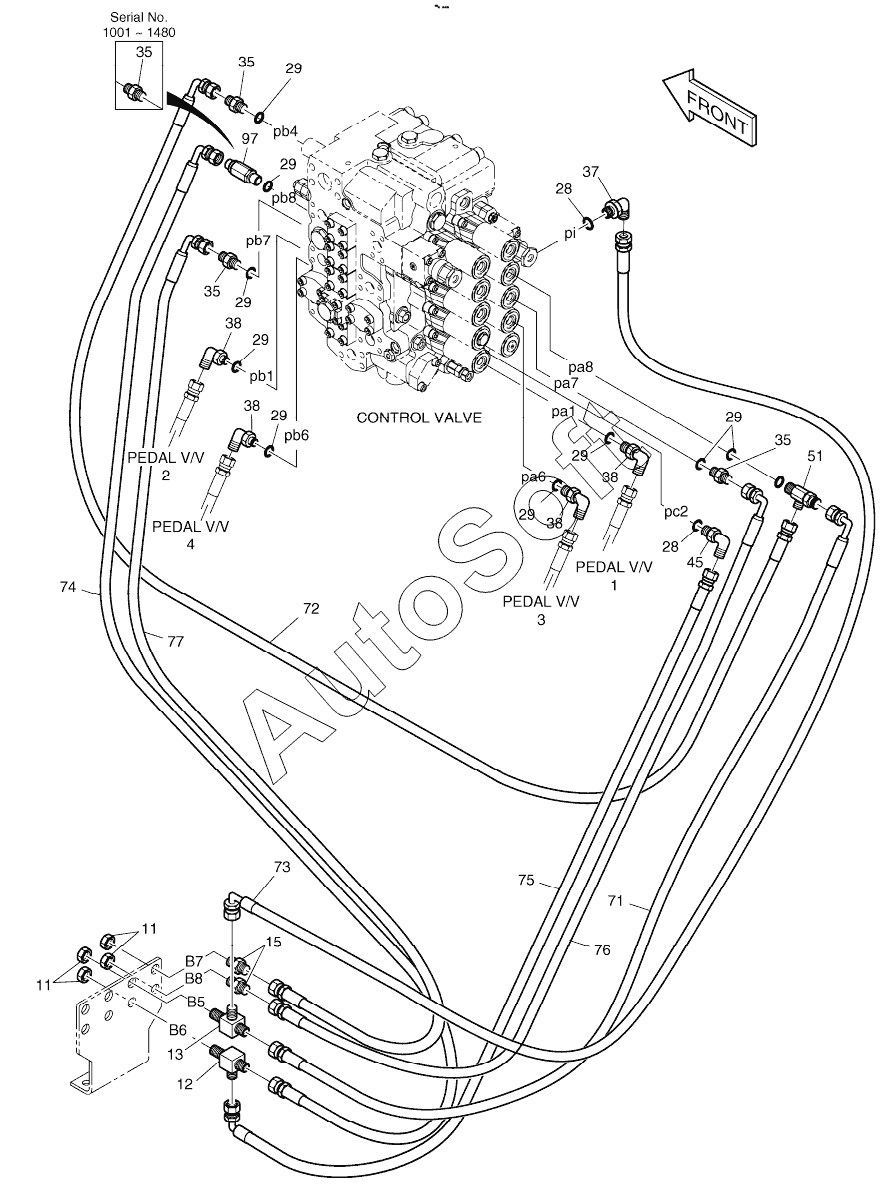

Каталог запасных частей к технике: Doosan S225LC-V (2009). PILOT PIPING
45
97
77
76
75
DS2055732
74
73
72
71
51
38
38
38
38
37
2181-1126D7
2181-1126D7
2181-1126D7
2181-1126D7
35
35
35
35
29
29
29
29
29
29
29
29
28
28
15
13
12
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2181-1126D7 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 400-00852A | 4***A | PILOT PIPING | |
| DS2055732 | D***2 | Hose | |
| 11 | 1***1 | NUT | |
| 12 | 1***2 | TEE 3PF3/8 | |
| 13 | 1***1 | TEE 2PF3/8-PF1/4 | |
| 15 | 1***1 | ADAPTER 2PF3/8 | |
| 28 | S***1 | O-RING | |
| 29 | S***1 | O-RING | |
| 35 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 37 | 2***4 | ELBOW | |
| 38 | 2***0 | ELBOW | |
| 45 | 2***3 | ELBOW | |
| 51 | 2***6 | TEE | |
| 71 | 2***5 | HOSE PF3/8-1650L | |
| 72 | 2***4 | HOSE PF3/8-1800L | |
| 73 | 2***9 | HOSE PF1/4-1800L | |
| 74 | D***3 | HOSE PF3/8-1750L | |
| 75 | 2***5 | HOSE PF3/8-1650L | |
| 76 | 2***1 | Hose | |
| 77 | D***6 | Hose | |
| 97 | K***1 | VALVE, SHOCKLESS |
