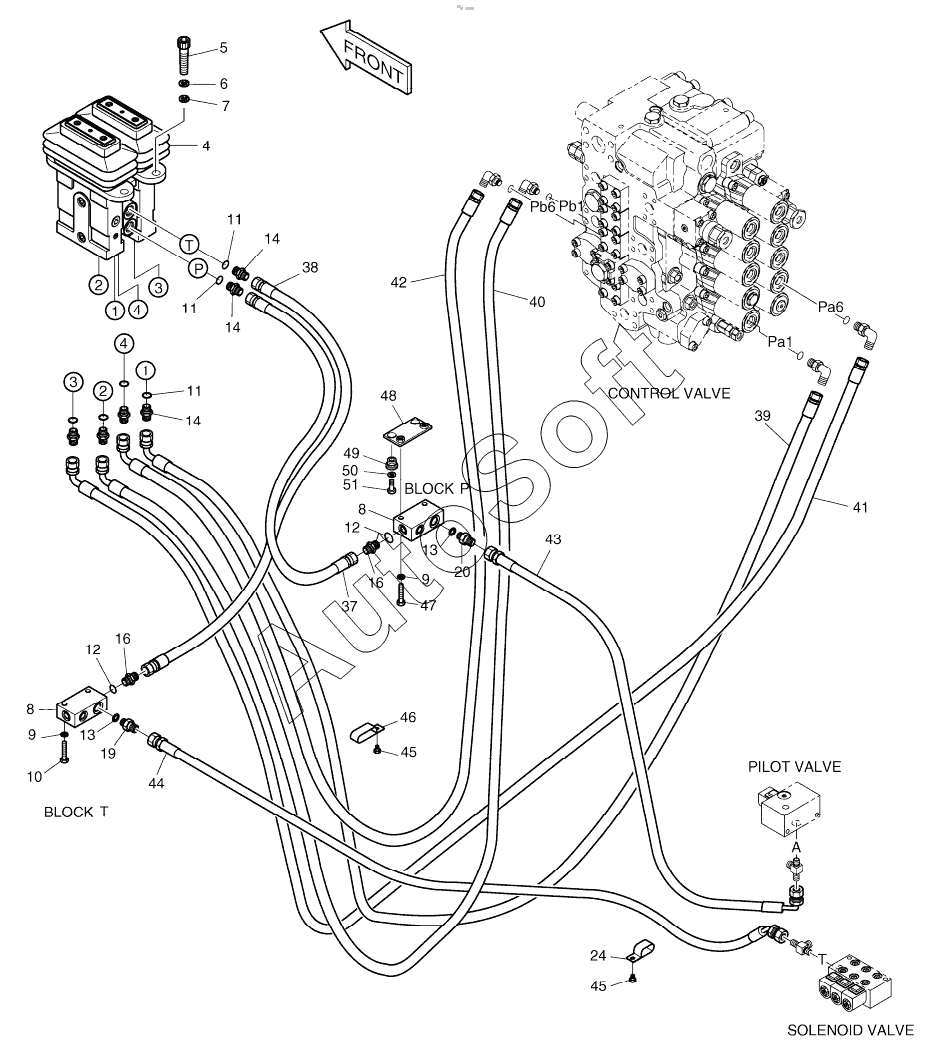

Каталог запасных частей к технике: Doosan S225LC-V (2009). PILOT PIPING
400-00853A
400-00853A
4
5
6
7
8
8
9
9
10
11
11
11
12
12
13
13
14
14
14
16
16
19
20
24
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00853A | 4***A | PILOT PIPING(6) | |
| 4 | 4***0 | PEDAL VALVE | |
| 5 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 6 | S***3 | WASHER;SPRING | |
| 7 | S***3 | WASHER;PLAIN | |
| 8 | 2***0 | BLOCK | |
| 9 | S***3 | WASHER;SPRING M10 | |
| 10 | S***3 | BOLT M10X1.5X55 | |
| 11 | S***1 | O-RING | |
| 12 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 16 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 19 | 2***6 | ADAPTER | |
| 20 | 2***5 | FILTER;ADAPTER | |
| 24 | 1***4 | Clip | |
| 37 | 2***2 | HOSE PF1/4-420L | |
| 38 | 2***2 | HOSE PF1/4-420L | |
| 39 | 2***9 | Hose | |
| 40 | 2***6 | HOSE | |
| 41 | 2***8 | HOSE PF1/4-3200L | |
| 42 | 2***8 | HOSE PF1/4-3200L | |
| 43 | 2***4 | HOSE PF1/2-1700L | |
| 44 | D***1 | HOSE PF1/2-1840L | |
| 45 | 1***6 | BOLT M8X1.25X12 | |
| 46 | 1***3 | CLIP | |
| 47 | S***3 | BOLT M10X1.5X60 | |
| 48 | 6***1 | PLATE | |
| 49 | 1***6 | RUBBER | |
| 50 | 2***0 | WASHER | |
| 51 | S***3 | BOLT M10X1.5X30 |
