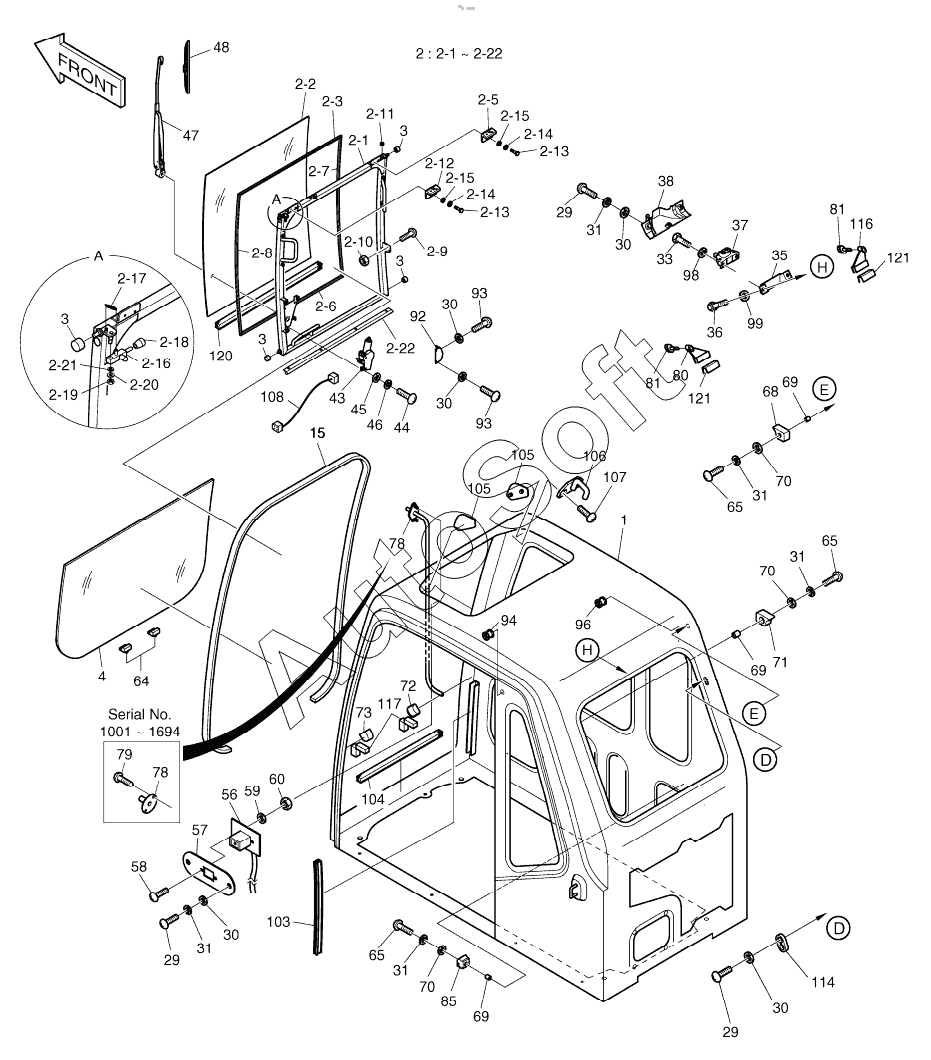

Каталог запасных частей к технике: Doosan S225LC-V (2009). CABIN
1
2
2
2-1
2-1
2-1
2-1
2-1
2-1
2-2
2-3
2-5
2-6
2-7
2-8
2-9
2-10
2-11
2-12
2-13
2-13
2-14
2-14
2-15
2-15
2-16
2-17
2-18
2-19
2-20
2-21
2-22
2-22
3
3
3
3
4
15
29
29
29
30
30
30
30
30
31
31
31
31
31
33
35
36
37
38
43
44
45
46
47
48
56
57
58
59
60
64
65
65
65
68
69
69
69
70
70
70
71
72
73
78
78
K1002429
K1002429
79
80
81
81
85
92
93
93
94
96
98
99
103
104
104
104
105
105
106
107
108
114
116
117
117
120
120
121
121
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 622-00177J | 6***J | CABIN ASS'Y | |
| 622-00177K | 6***K | CABIN ASS'Y | |
| 622-00177L | 6***L | CABIN ASS'Y | |
| 622-00177M | 6***M | CABIN ASS'Y | |
| 622-00177N | 6***N | CABIN ASS'Y | |
| 622-00177Q | 6***Q | CABIN ASS'Y | |
| K1002429 | K***9 | NOZZLE ASS'Y | |
| 1 | C***B | Cab assy | |
| 103 | 2***6 | TRIM | |
| 104 | 1***7 | STRIP;WEATHER L=920 | |
| 104 | 1***7 | STRIP;WEATHER L=920 | |
| 104 | 2***3 | RUBBER;CUSHION | |
| 105 | 1***8 | RUBBER | |
| 106 | 1***7 | STRIKER | |
| 107 | S***8 | SCREW M8X1.25X20 | |
| 108 | 5***1 | HARNESS;W/MOTOR JOINT | |
| 114 | 2***3 | HOLDER | |
| 116 | 1***9 | BRACKET | |
| 117 | 2***9 | RUBBER;CUSHION | |
| 117 | 2***А | RUBBER, CUSHION | |
| 120 | 1***0 | STRIP;WEATHER | |
| 120 | 1***А | STRIP, WEATHER | |
| 121 | 1***1 | TRIM;RUBBER | |
| 15 | 1***A | STRIP;WEATHER 3800L | |
| 2 | 6***B | DOOR ASS'Y;FRONT | |
| 2 | 6***C | DOOR ASS'Y;FRONT | |
| 2-1 | 6***B | DOOR;FRONT | |
| 2-1 | 6***C | DOOR;FRONT | |
| 2-10 | S***3 | NUT M10X1.25 | |
| 2-11 | 2***7 | BUSH 135L | |
| 2-12 | 1***3 | CATCH | |
| 2-13 | 2***6 | BOLT M6X1.0X20 | |
| 2-14 | 2***3 | WASHER;SPRING M6 | |
| 2-15 | 2***3 | WASHER | |
| 2-16 | 1***8 | BAR | |
| 2-17 | 1***A | SPRING | |
| 2-18 | 2***7 | CAP;RUBBER | |
| 2-19 | S***3 | NUT M8X1.25 | |
| 2-2 | 9***A | GLASS 6.76T | |
| 2-20 | 2***2 | WASHER M8 | |
| 2-21 | S***3 | WASHER;SPRING | |
| 2-22 | K***8 | RUBBER 920L | |
| 2-3 | 1***5 | DAMPER | |
| 2-5 | 1***A | CATCH | |
| 2-6 | 1***5 | DAMPER | |
| 2-7 | 1***5 | DAMPER | |
| 2-8 | 1***5 | DAMPER | |
| 2-9 | 2***9 | STOPPER | |
| 29 | S***3 | SCREW M6X1.0X16 | |
| 3 | 2***3 | ROLLER | |
| 30 | S***3 | WASHER;PLAIN | |
| 31 | S***3 | WASHER;SPRING M6 | |
| 33 | 2***5 | BOLT M8X1.25X20 | |
| 35 | 2***1 | BRACKET;AUTO LOCK | |
| 36 | 2***4 | BOLT M10X1.5X20 | |
| 37 | 2***6 | CATCH;AUTO LOCK | |
| 38 | 6***0 | COVER;AUTO LOCK | |
| 4 | 9***9 | GLASS;FRONT LOWER | |
| 43 | 5***9 | MOTOR;WIPER | |
| 44 | S***3 | SCREW M5X0.8X12 | |
| 45 | S***3 | WASHER PLAIN M5 | |
| 46 | S***3 | WASHER SPRING M5 | |
| 47 | 2***0 | WIPER ARM ASS'Y | |
| 48 | 5***5 | BLADE;WIPER | |
| 56 | 5***2 | HARNESS;CABIN LAMP | |
| 57 | 2***3 | PLATE | |
| 58 | S***3 | SCREW M3X0.5X10 | |
| 59 | S***3 | WASHER;PLAIN M3 | |
| 60 | S***3 | NUT M3X0.5 | |
| 64 | 2***1 | STOPPER;RUBBER | |
| 65 | S***3 | SCREW M6X1.0X25 | |
| 68 | 2***8 | STOPPER;RUBBER RH | |
| 69 | 2***8 | PIPE;SPACER | |
| 70 | 2***2 | WASHER | |
| 71 | 2***7 | STOPPER;RUBBER LH | |
| 72 | 2***0 | STOPPER;RUBBER RH | |
| 73 | 2***9 | STOPPER;RUBBER LH | |
| 78 | 2***5 | WASHER ASS'Y | |
| 79 | S***9 | SCREW;TAPPING | |
| 80 | 1***A | BRACKET | |
| 81 | 1***6 | BOLT;KNOB M8X1.25X30 | |
| 85 | 2***2 | STOPPER;RUBBER | |
| 92 | 6***1 | COVER;WIPER MOTOR | |
| 93 | S***3 | SCREW M6X1.0X12 | |
| 94 | 1***0 | BUSHING;RUBBER | |
| 96 | 2***0 | BUSHING;RUBBER | |
| 98 | 2***2 | WASHER M8 | |
| 99 | 2***5 | WASHER M10 |
