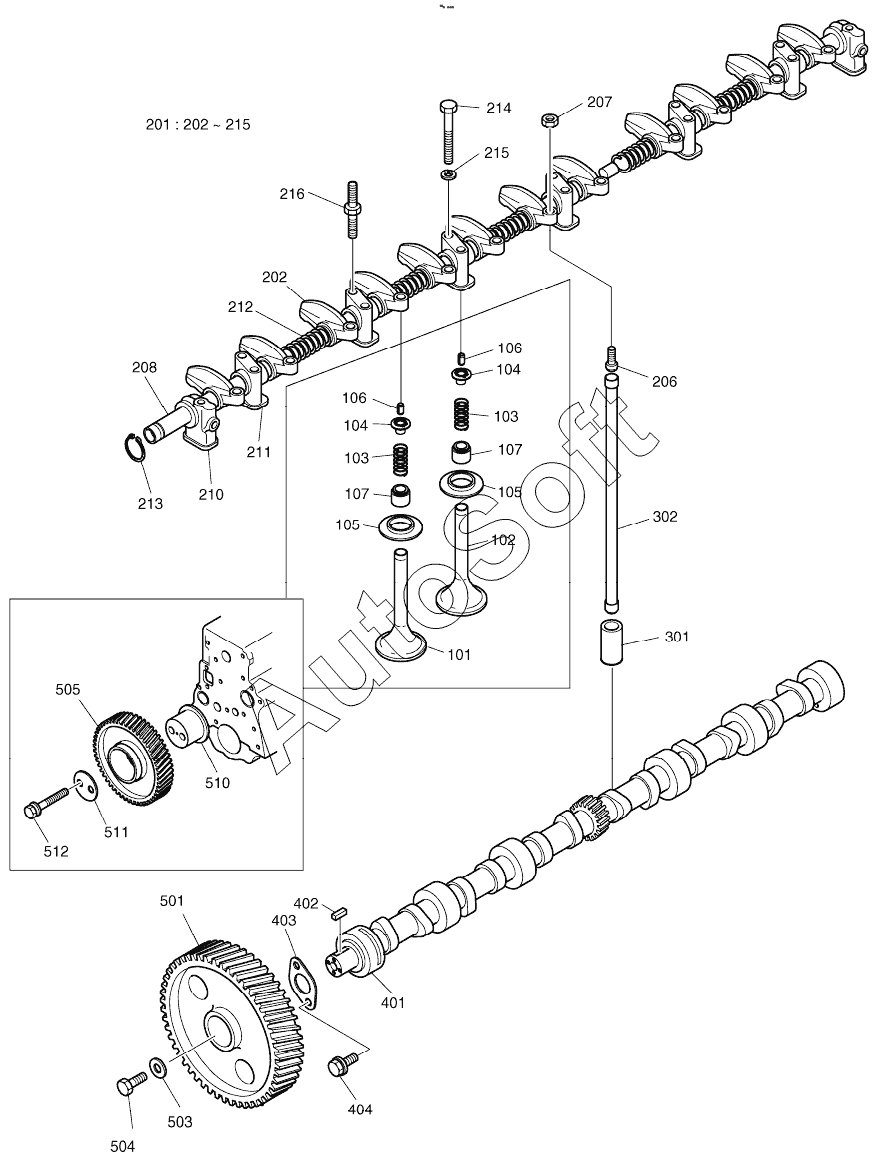

Каталог запасных частей к технике: Doosan S225LC-V (2009). VALVE MECHANISM
101
102
103
103
104
104
105
105
106
106
107
107
107
107
107
107
201
201
201
202
202
202
202
202
202
202
202
202
206
207
208
210
211
212
213
214
215
215
216
301
302
401
401
402
403
403
404
501
503
504
505
510
511
512
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101 | 6***2 | VALVE;INLET | |
| 102 | 6***A | VALVE;EXHAUST | |
| 103 | 6***5 | SPRING;VALVE | |
| 104 | 6***B | RETAINER;VALVE SPRING | |
| 105 | 6***2 | PLATE;SPRING | |
| 106 | 6***1 | SPLIT;COLLAR | |
| 107 | 6***A | SEAL;VALVE STEM | |
| 107 | 6***5 | SEAL;VALVE STEM | |
| 201 | 1***6 | Rocker arm and shaft assy | |
| 201 | 6***C | ROCKER ARM & SHAFT ASS'Y | |
| 201 | 6***D | Rocker arm and shaft assy | |
| 202 | 1***1 | Rocker arm assy | |
| 202 | 6***B | ROCKER ARM ASS'Y | |
| 202 | 6***C | Rocker arm assy | |
| 206 | 6***1 | SCREW;ADJUST | |
| 207 | 6***3 | NUT;HEX. | |
| 208 | 6***C | ROCKER ARM SHAFT ASS'Y | |
| 210 | 6***9 | BRACKET(FRONT) | |
| 211 | 6***C | BRACKET(ROCKER ARM) | |
| 212 | 6***8 | SPRING;ROCKER ARM | |
| 213 | 0***6 | RING;SNAP | |
| 214 | 0***8 | BOLT;HEXM8X65 | |
| 215 | 0***1 | Washer | |
| 216 | 6***1 | BOLT;STUD | |
| 301 | 6***9 | TAPPET | |
| 302 | 6***6 | ROD;PUSH | |
| 401 | 6***A | SHAFT;CAM | |
| 401 | 6***B | SHAFT;CAM | |
| 402 | 0***8 | KEY | |
| 403 | 6***9 | FLANGE | |
| 403 | 6***A | FLANGE | |
| 404 | 0***5 | Bolt | |
| 501 | 6***4 | GEAR;CAM SHAFT | |
| 503 | 6***9 | WASHER;PLAIN | |
| 504 | 0***0 | BOLT M14X1.5X28 | |
| 505 | 6***2 | IDLE GEAR ASS'Y | |
| 510 | 6***1 | SHAFT;IDLE GEAR | |
| 511 | 6***6 | WASHER;THRUST | |
| 512 | 0***2 | BOLT ASS'Y M10X1.25X55 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
