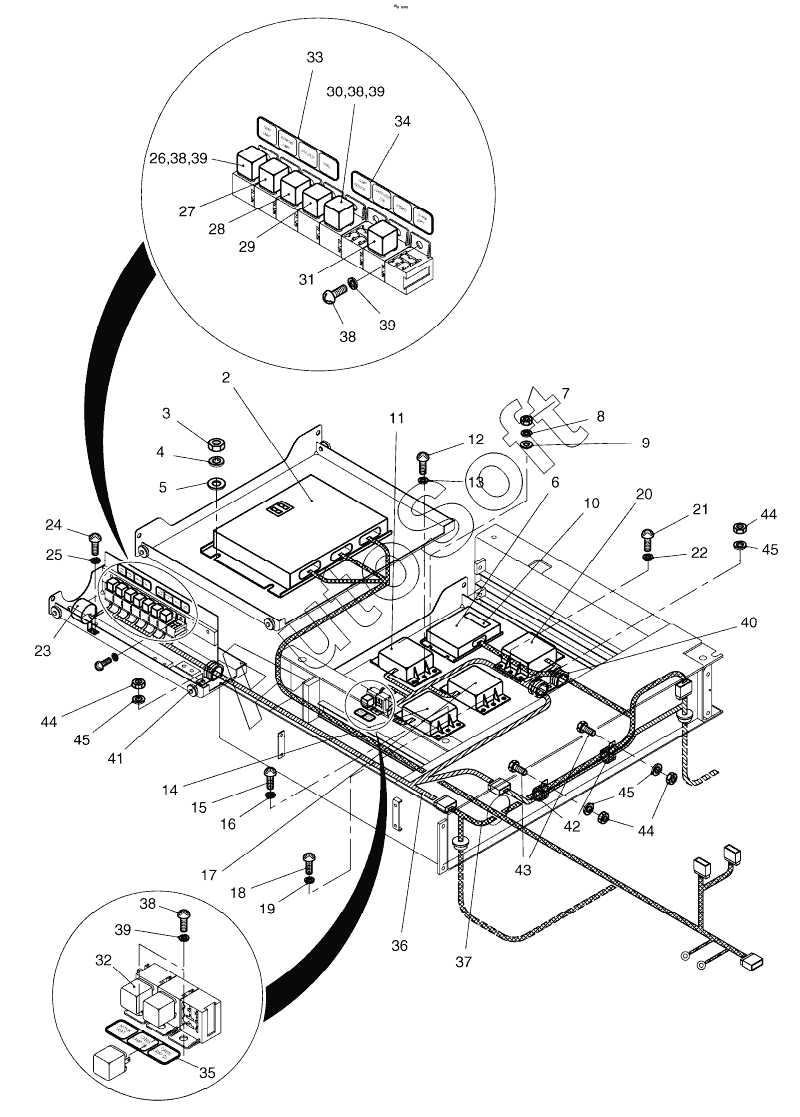

Каталог запасных частей к технике: Doosan S225LC-V (2009). ELECTRIC BOX ASSY - ELECTRIC PARTS
36
25
26
27
28
29
30
31
32
33
34
35
35
24
36
37
37
37
38
38
38
38
39
39
39
39
40
41
42
43
44
44
44
45
45
45
11
500-00145B
500-00145E
2
2
3
4
5
6
7
8
9
10
500-00145A
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500-00145A | 5***A | ELECTRIC BOX ASSY | |
| 500-00145B | 5***B | ELECTRIC BOX ASSY | |
| 500-00145E | 5***E | ELECTRIC BOX ASSY | |
| 2 | 5***A | CONTROLLER, e-EPOS | |
| 2 | 5***B | CONTROLLER, e-EPOS | |
| 3 | S***3 | NUT M10X1.5 | |
| 4 | S***3 | WASHER;SPRING M10 | |
| 5 | S***3 | WASHER;PLAIN | |
| 6 | 5***4 | CONTROLLER;THROTTLE | |
| 7 | S***3 | NUT M6X1.0 | |
| 8 | S***3 | WASHER;SPRING M6 | |
| 9 | S***3 | WASHER;PLAIN | |
| 10 | 2***6 | PLATE;NAME PRM SETTING | |
| 11 | 2***5 | STARTER;CONTROLLER | |
| 12 | S***3 | SCREW M6X1.0X10 | |
| 13 | S***3 | WASHER;SPRING M6 | |
| 14 | 2***8 | TIMER;WIPER | |
| 15 | S***3 | SCREW M6X1.0X10 | |
| 16 | S***3 | WASHER;SPRING M6 | |
| 17 | 2***3 | CONVERTER;DC-DC (2) | |
| 18 | S***3 | SCREW M6X1.0X12 | |
| 19 | S***3 | WASHER;SPRING M6 | |
| 20 | 2***3 | CONVERTER;DC-DC (2) | |
| 21 | S***3 | SCREW M6X1.0X12 | |
| 22 | S***3 | WASHER;SPRING M6 | |
| 23 | 2***6 | BUZZER;PILOT | |
| 24 | S***3 | SCREW M6X1.0X10 | |
| 25 | S***3 | WASHER;SPRING M6 | |
| 26 | 2***3 | RELAY | |
| 27 | 2***3 | RELAY | |
| 28 | 2***3 | RELAY | |
| 29 | 2***3 | RELAY | |
| 30 | 2***3 | RELAY | |
| 31 | 2***3 | RELAY | |
| 32 | 2***3 | RELAY | |
| 33 | 2***9 | PLATE;NAME | |
| 34 | 2***0 | PLATE;NAME | |
| 35 | 2***6 | PLATE;NAME | |
| 35 | 2***9 | Plate, name | |
| 36 | 5***A | HARNESS;ELECTRIC BOX | |
| 36 | 5***B | Harness, electric box | |
| 37 | 5***A | HARNESS;CABIN | |
| 37 | 5***B | HARNESS;CABIN | |
| 37 | 5***E | Harness, cabin | |
| 38 | S***3 | SCREW M5X0.8X10 | |
| 39 | S***3 | WASHER;SPRING | |
| 40 | 1***3 | CLIP D20/M8 | |
| 41 | 1***5 | CLIP D32/M8 | |
| 42 | 1***6 | CLIP D38/M8 | |
| 43 | S***3 | BOLT M8X1.25X20 | |
| 44 | S***3 | NUT M8X1.25 | |
| 45 | S***3 | WASHER;SPRING |
