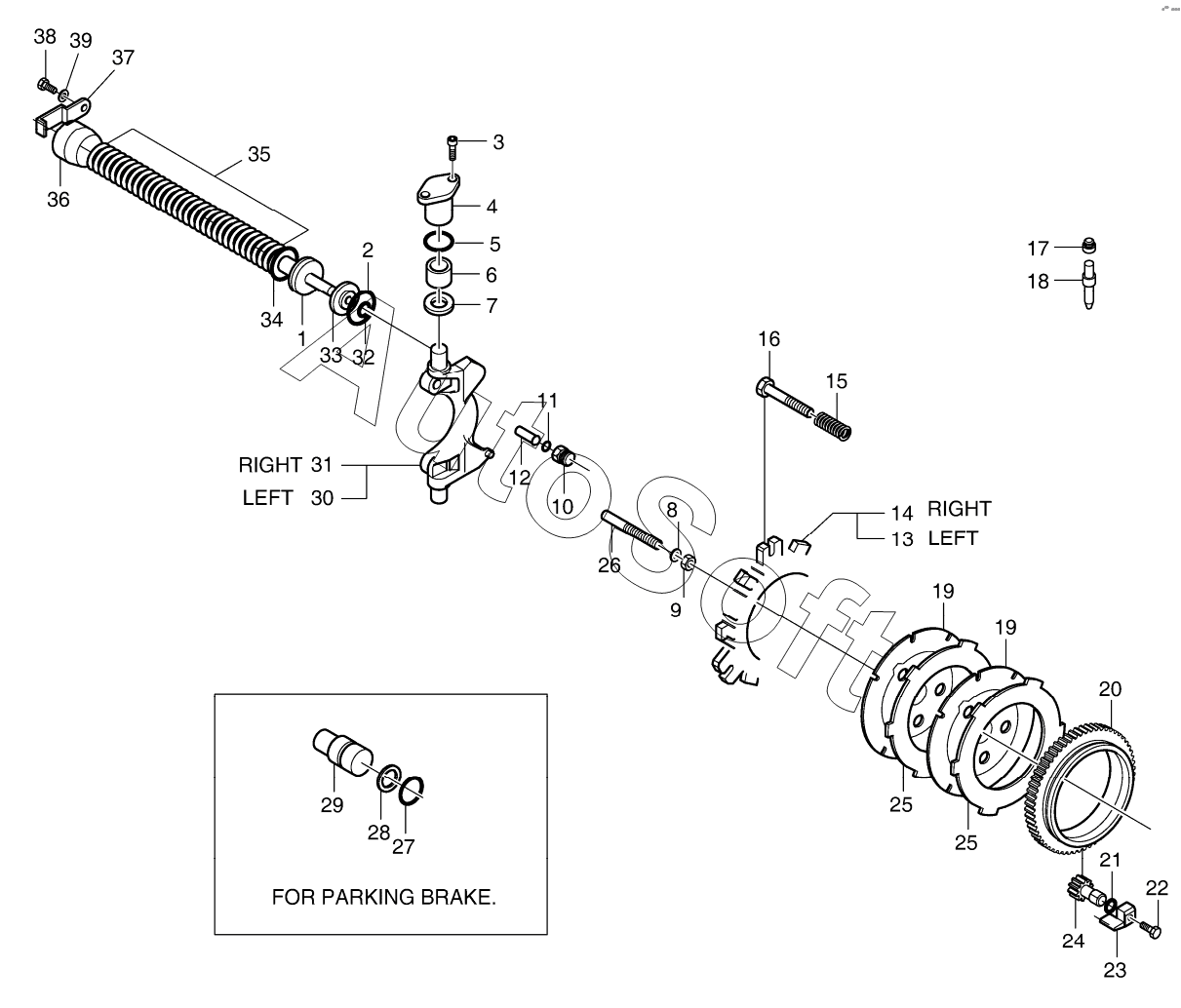

Каталог запасных частей к технике: Doosan DL200 (2010). BRAKE-FRONT AXLE
30
21
22
23
24
25
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 211-00067 | 2***7 | AXLE, FRONT | |
| 401002-00175 | 4***5 | RING, O | |
| 1 | K***3 | PISTON | |
| 2 | 2***9 | O-RING | |
| 3 | 2***6 | BOLT, CYLINDER | |
| 4 | 2***0 | BUSHING, REDUCTION | |
| 5 | 2***0 | O-RING | |
| 6 | 2***1 | BUSHING | |
| 7 | 2***1 | WASHER, FRICTION | |
| 8 | 2***3 | WASHER, LOCK | |
| 9 | 2***4 | NUT | |
| 10 | 2***2 | PLUG | |
| 11 | 2***1 | O-RING | |
| 12 | 2***5 | PUSHER | |
| 13 | 2***8 | DISC | |
| 14 | 2***0 | DISC | |
| 15 | 2***2 | SPRING | |
| 16 | 2***2 | BOLT, ADJUSTING | |
| 17 | 2***3 | PLUG | |
| 18 | 2***6 | BOLT, BLEEDING | |
| 19 | 2***2 | DISC, BRAKE | |
| 20 | 2***5 | RING | |
| 21 | 2***2 | O-RING | |
| 22 | 2***6 | BOLT, HEX. | |
| 23 | 2***3 | PLATE, LOCKING | |
| 24 | 2***8 | PINION | |
| 25 | 2***3 | DISC, BRAKE | |
| 26 | 2***7 | BOLT, ADJUSTING | |
| 27 | 2***4 | RING, BACK-UP | |
| 28 | 2***3 | O-RING | |
| 29 | 2***2 | PISTON | |
| 30 | 2***6 | LEVER | |
| 31 | 2***5 | LEVER | |
| 32 | 2***4 | O-RING | |
| 33 | 2***4 | PLUG | |
| 34 | 2***5 | O-RING | |
| 35 | 2***3 | SPRING | |
| 36 | 2***5 | CYLINDER, WHEEL | |
| 37 | 2***4 | PLATE, LOCKING | |
| 38 | 2***2 | BOLT | |
| 39 | 2***2 | WASHER, LOCK |
