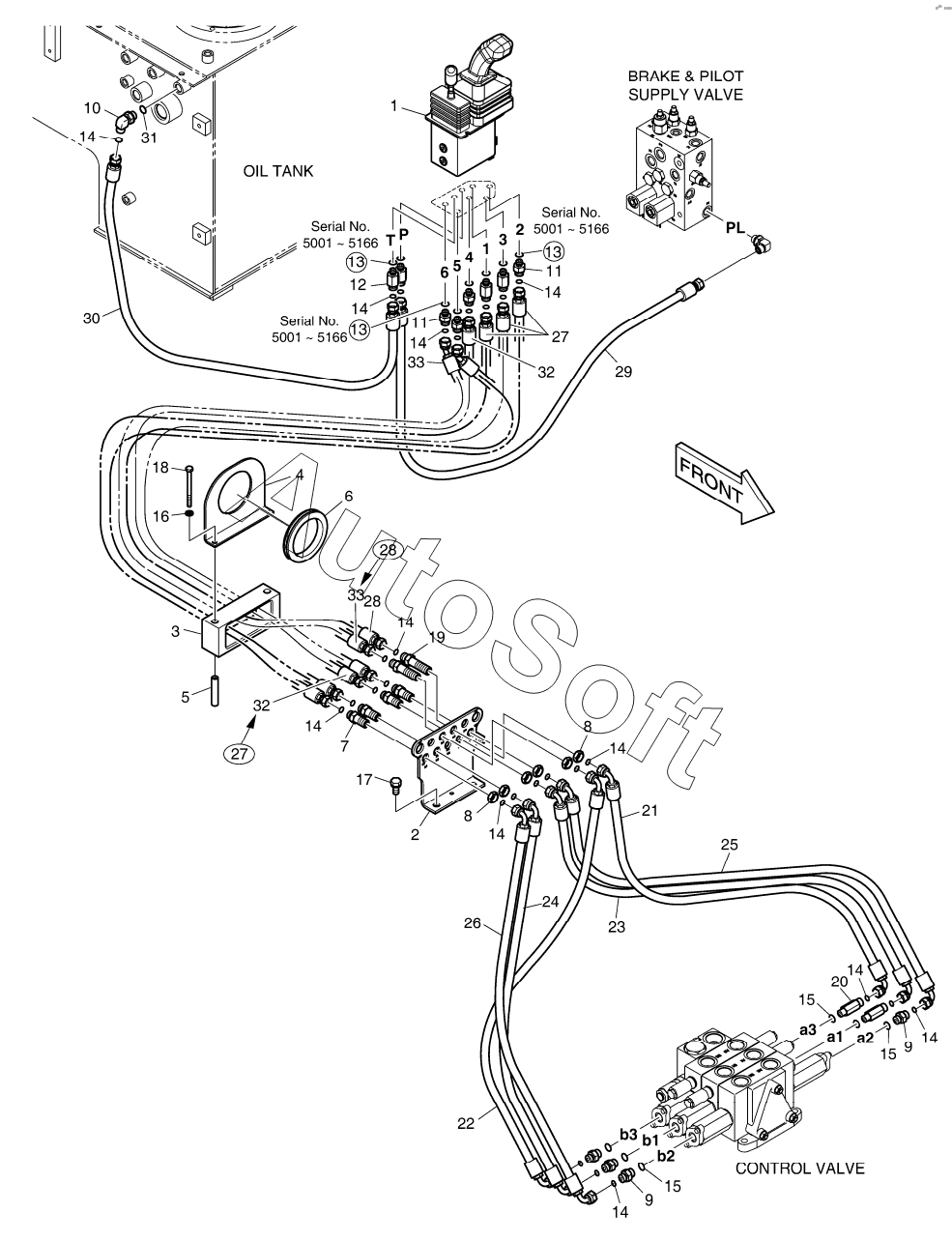

Каталог запасных частей к технике: Doosan DL200 (2010). PILOT PIPING - FNR + 3 SPOOL
27
27
27
18
19
20
21
22
23
24
25
26
17
27
27
28
28
28
28
29
30
31
32
32
33
33
10
1
2
3
4
5
6
7
8
8
9
9
11
11
11
11
11
12
13
13
13
14
14
14
14
14
14
14
14
14
14
14
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1017760E | K***E | PILOT PIPING - FNR + 3 SPOOL | |
| 1 | 4***4 | JOYSTICK VALVE | |
| 2 | 1***6 | BRACKET | |
| 3 | K***9 | RUBBER | |
| 4 | K***3 | BRACKET | |
| 5 | K***3 | SPACER | |
| 6 | 2***7 | GROMMET | |
| 7 | D***2 | ADAPTER | |
| 8 | D***2 | NUT | |
| 9 | D***6 | ADAPTER | |
| 10 | 2***6 | ELBOW | |
| 11 | D***7 | ADAPTER | |
| 11 | K***5 | ADAPTER | |
| 12 | D***0 | ADAPTER | |
| 12 | K***2 | ADAPTER | |
| 13 | S***1 | SEAL RING | |
| 14 | S***1 | O-RING | |
| 15 | S***1 | O-RING | |
| 16 | S***3 | WASHER;SPRING | |
| 17 | D***1 | BOLT, SET | |
| 18 | S***6 | BOLT | |
| 19 | D***9 | ADAPTER | |
| 20 | D***7 | ADAPTER | |
| 21 | D***8 | HOSE | |
| 22 | D***6 | HOSE | |
| 23 | D***1 | HOSE | |
| 24 | D***0 | HOSE | |
| 25 | D***9 | HOSE | |
| 26 | D***5 | HOSE | |
| 27 | D***0 | HOSE | |
| 27 | D***0 | HOSE | |
| 28 | D***2 | HOSE | |
| 28 | D***2 | HOSE | |
| 29 | D***9 | HOSE 11/16"-16UN-2B-1600L | |
| 30 | D***2 | HOSE | |
| 31 | S***1 | O-RING | |
| 32 | D***4 | HOSE | |
| 33 | D***6 | HOSE |
