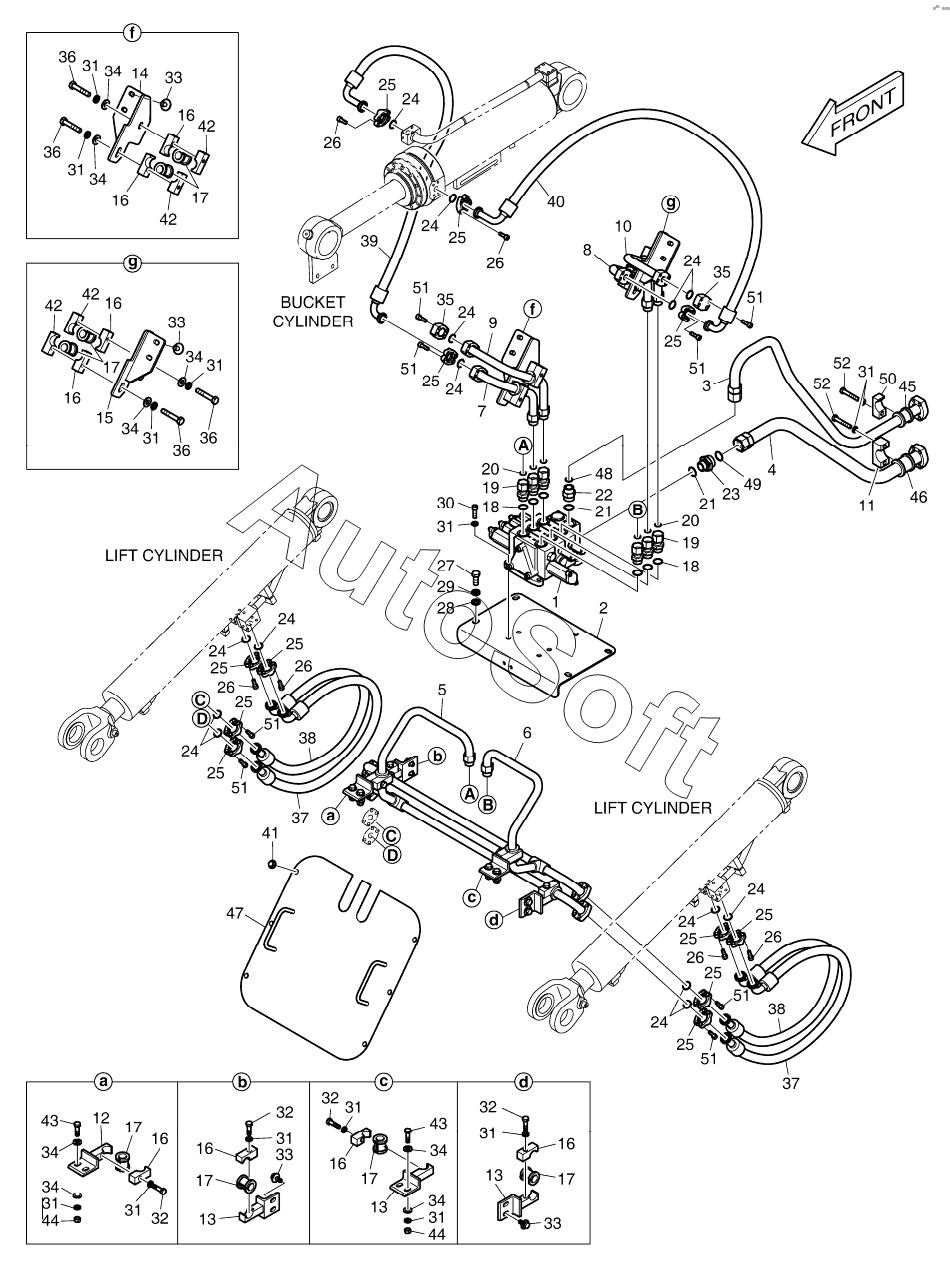

Каталог запасных частей к технике: Doosan DL200 (2010). CONTROL VALVE PIPING (3-SPOOL)
40
27
28
29
30
31
31
31
31
31
31
31
31
31
31
31
31
32
32
32
32
33
33
33
33
34
34
34
34
34
34
34
34
35
35
36
36
36
36
37
37
38
38
39
26
26
26
26
26
26
41
42
42
42
42
43
43
44
44
45
46
47
48
49
50
51
51
51
51
51
51
51
51
52
52
13
13
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
16
16
16
16
16
16
16
17
17
17
17
17
17
18
18
19
19
20
20
21
21
22
23
24
24
24
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
25
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1016296A | K***A | CONTROL VALVE PIPING | |
| 1 | 4***2 | CONTROL VALVE(3-SPOOL) | |
| 2 | 1***0 | SUPPORT, CONTROL V/V | |
| 3 | K***A | PIPE | |
| 4 | K***7 | PIPE | |
| 5 | K***5 | PIPE | |
| 6 | K***6 | PIPE | |
| 7 | 1***5 | PIPE | |
| 8 | 1***6 | PIPE | |
| 9 | 1***7 | PIPE | |
| 10 | 1***8 | PIPE | |
| 11 | 1***4 | CLAMP, PIPE | |
| 12 | 1***A | BRACKET, CONTROL PIPE | |
| 13 | 1***4 | BRACKET | |
| 14 | 1***B | BRACKET (R.H) | |
| 15 | 1***B | BRACKET (L.H) | |
| 16 | 2***A | Clamp, pipe | |
| 17 | K***7 | RUBBER | |
| 18 | S***1 | O-RING | |
| 19 | 2***1 | ADAPTER | |
| 20 | S***1 | O-RING | |
| 21 | S***1 | O-RING | |
| 22 | D***1 | ADAPTER | |
| 23 | D***4 | ADAPTER | |
| 24 | 2***2 | O-RING | |
| 25 | 2***9 | FLANGE | |
| 26 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 27 | S***6 | BOLT M16X2.0X40 | |
| 28 | S***3 | WASHER M16 | |
| 29 | S***3 | WASHER;SPRING | |
| 30 | S***6 | BOLT;SOCKET | |
| 31 | S***3 | WASHER;SPRING M10 | |
| 32 | S***6 | BOLT | |
| 33 | D***9 | BOLT | |
| 34 | 2***6 | WASHER | |
| 35 | 2***1 | Flange,cover | |
| 36 | S***6 | BOLT | |
| 37 | D***0 | HOSE | |
| 38 | D***9 | HOSE | |
| 39 | D***3 | HOSE | |
| 40 | D***8 | HOSE | |
| 41 | D***3 | BOLT | |
| 42 | 1***1 | CLAMP, PIPE | |
| 43 | S***6 | BOLT | |
| 44 | S***3 | NUT M12 | |
| 45 | K***8 | RUBBER | |
| 46 | K***9 | RUBBER | |
| 47 | 6***4 | COVER | |
| 48 | S***1 | O-RING | |
| 49 | 2***7 | O-ring | |
| 50 | 1***5 | CLAMP, PIPE | |
| 51 | S***6 | BOLT M10X1.5X35 | |
| 52 | S***6 | BOLT |
