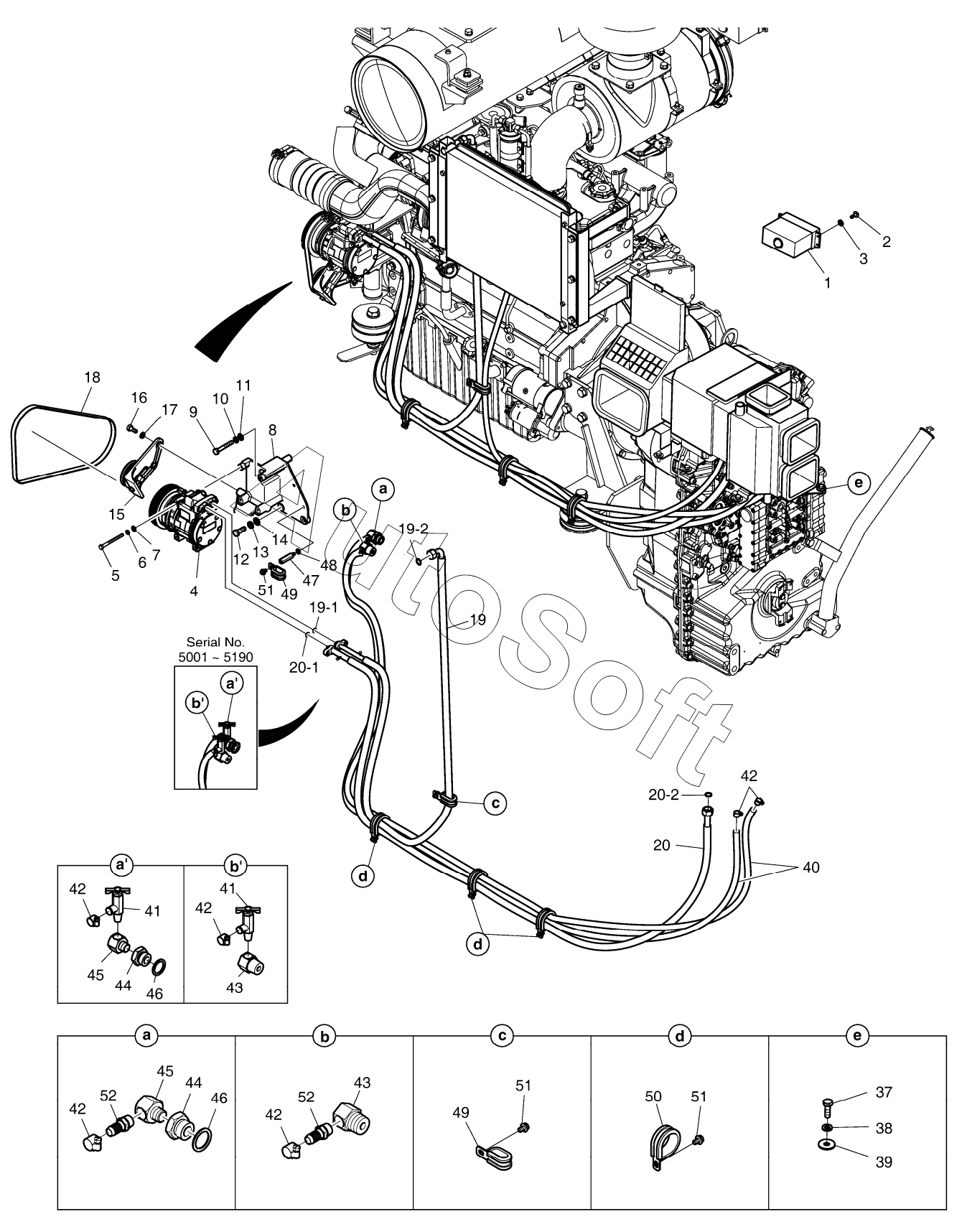

Каталог запасных частей к технике: Doosan DL200 (2010). AIRCONDITION (1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19-1
19-2
20
20-1
20-2
37
38
39
40
41
41
42
42
42
42
42
43
43
44
44
45
45
46
46
47
48
49
49
50
51
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1024079C | K***C | AIRCONDITION (1) | |
| 1 | K***9 | CONTROLLER, AIR CON. | |
| 10 | S***3 | WASHER;SPRING M10 | |
| 11 | S***3 | WASHER;PLAIN | |
| 12 | S***6 | BOLT | |
| 13 | S***3 | WASHER;SPRING M10 | |
| 14 | S***3 | WASHER;PLAIN | |
| 15 | 2***6 | PULLEY ASS'Y;IDLE 4PK | |
| 16 | S***6 | BOLT | |
| 17 | S***3 | WASHER;SPRING M10 | |
| 18 | 2***5 | V-BELT, POLY(4PK-1210L) | |
| 19 | 4***A | HOSE, DISCHARGE 2000L | |
| 19-1 | 2***8 | O-ring | |
| 19-2 | 2***9 | O-RING(COMP) | |
| 2 | S***3 | SCREW M4X0.7X12 | |
| 20 | 1***4 | HOSE, SUCTION 2300L | |
| 20-1 | 2***6 | O-RING(COMP) | |
| 20-2 | 2***7 | O-RING(EVA) | |
| 3 | S***3 | WASHER;PLAIN M4 | |
| 37 | S***3 | BOLT M8X1.25X25 | |
| 38 | S***3 | WASHER;SPRING | |
| 39 | 2***9 | WASHER | |
| 4 | 2***B | COMPRESSOR | |
| 40 | 2***5 | HOSE;RUBBER 3000L | |
| 41 | 2***3 | VALVE | |
| 42 | S***6 | CLAMP;HOSE | |
| 43 | 2***9 | ADAPTER | |
| 44 | 2***A | ADAPTER | |
| 45 | 2***A | ADAPTER | |
| 46 | S***1 | SEAL;COPPER | |
| 47 | 2***7 | BOLT;STUD M8X1.25X20/M8 | |
| 48 | S***3 | WASHER;SPRING | |
| 49 | 1***1 | CLIP 2-D20/M8 | |
| 5 | S***6 | BOLT | |
| 50 | 1***7 | CLIP;BAND | |
| 51 | К***9 | BOLT | |
| 52 | 2***4 | NIPPLE, HOSE | |
| 6 | S***3 | WASHER;SPRING | |
| 7 | S***3 | WASHER;PLAIN M8 | |
| 8 | K***B | BRACKET, COMPRESSOR | |
| 8 | K***A | BRACKET, COMPRESSOR | |
| 9 | S***6 | BOLT |
