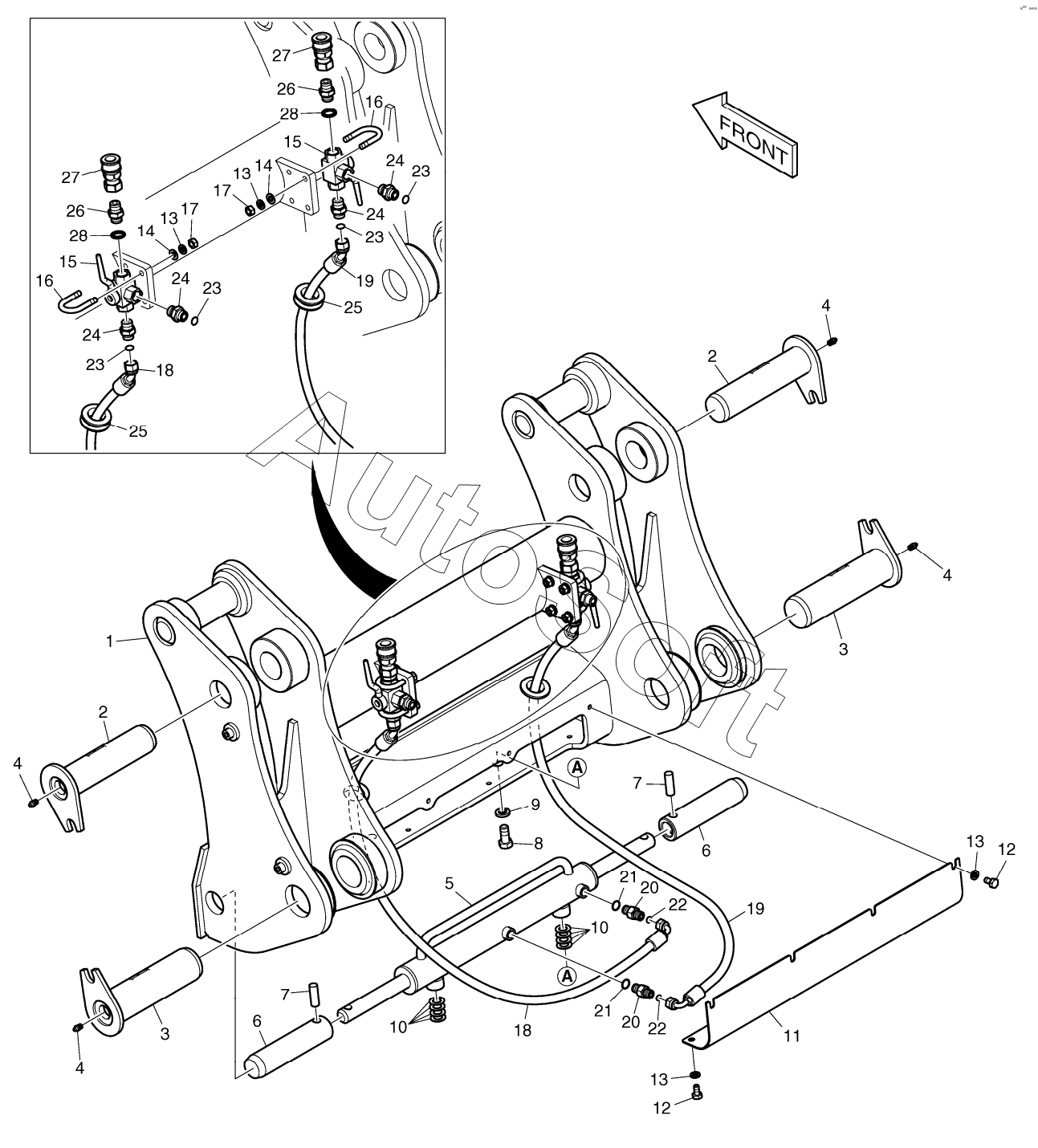

Каталог запасных частей к технике: Doosan DL200TC (2010). QUICK COUPLER ASSY
14
14
28
28
27
27
26
26
25
25
24
24
24
24
23
23
23
23
22
22
21
21
20
20
19
19
18
18
17
17
16
16
15
15
15
15
13
13
13
13
12
12
11
10
10
9
8
7
7
6
6
5
4
4
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1029195B | K***B | QUICK COUPLER ASS'Y | |
| K1029195C | K***C | QUICK COUPLER ASS'Y | |
| 1 | K***A | COUPLER, QUICK | |
| 1 | K***B | COUPLER, QUICK | |
| 2 | K***7 | PIN | |
| 3 | K***8 | PIN | |
| 4 | S***2 | NIPPLE;GREASE(PT1/8) | |
| 5 | K***9 | CYLINDER, QUICK COUPLER | |
| 6 | K***5 | PIN | |
| 7 | K***6 | PIN | |
| 8 | S***6 | BOLT M16X2.0X35 | |
| 9 | S***3 | WASHER;SPRING | |
| 10 | 2***7 | SHIM | |
| 11 | K***6 | COVER | |
| 12 | S***6 | BOLT | |
| 13 | S***3 | WASHER;SPRING M10 | |
| 14 | S***3 | Washer | |
| 15 | K***A | VALVE, 3-WAY | |
| 15 | K***B | VALVE, 3-WAY | |
| 16 | 2***2 | BOLT, U | |
| 17 | 2***4 | NUT | |
| 18 | D***8 | HOSE | |
| 19 | D***9 | HOSE | |
| 20 | 2***4 | ADAPTER PF3/8-UNF3/8 | |
| 21 | S***1 | O-RING | |
| 22 | S***1 | O-RING | |
| 23 | S***1 | O-RING | |
| 24 | K***8 | ADAPTER | |
| 25 | 2***4 | BUSHING;RUBBER | |
| 26 | 2***2 | Adapter | |
| 27 | K***5 | COUPLER | |
| 28 | 1***4 | Seal |
