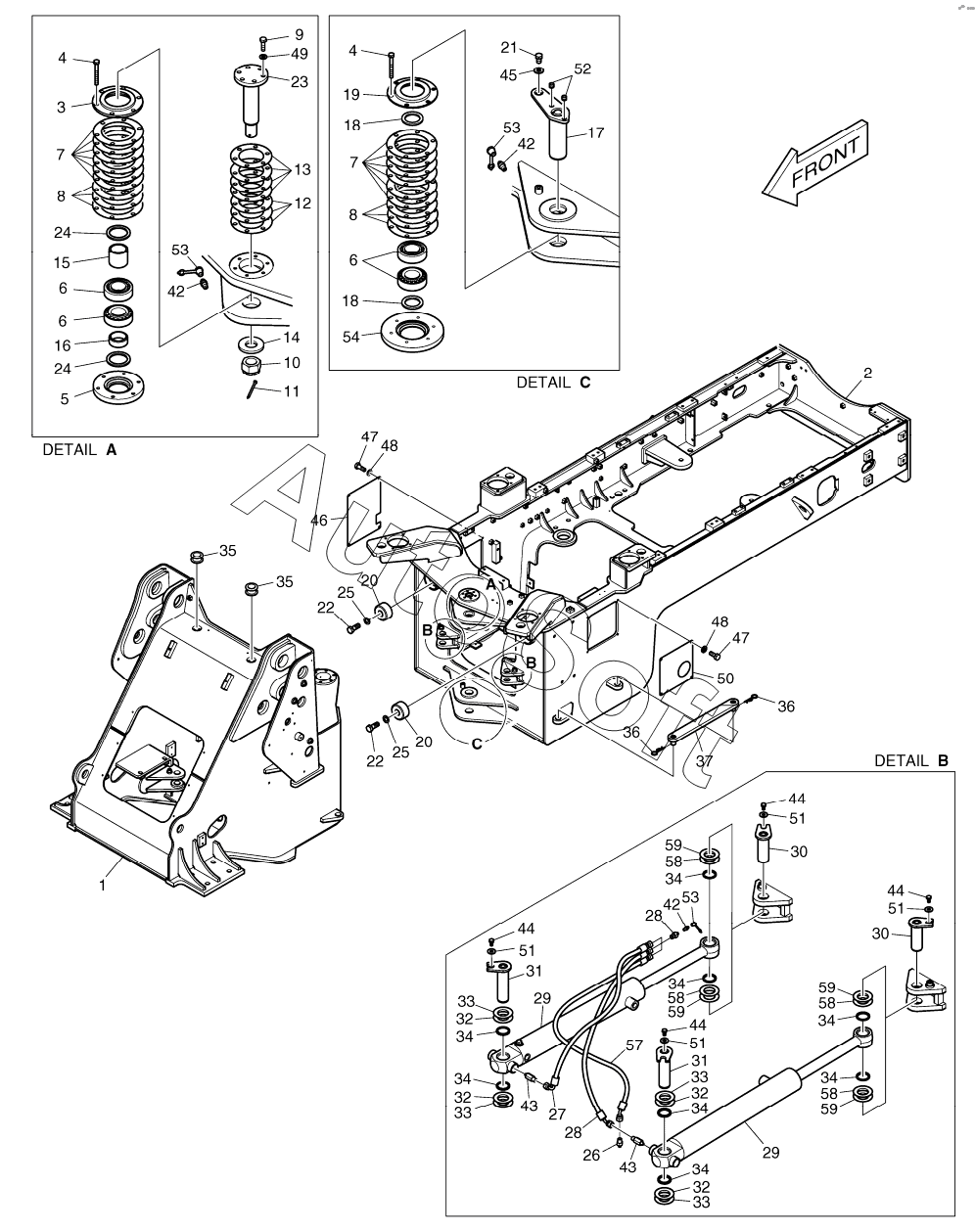

Каталог запасных частей к технике: Doosan DL200TC (2010). FRAME
44
44
44
44
26
27
28
28
29
29
30
30
31
31
32
32
32
32
33
33
33
33
34
34
34
34
34
34
34
34
35
35
36
36
37
42
42
42
43
43
25
25
45
46
47
47
48
48
49
50
51
51
51
51
52
53
53
53
54
57
58
58
58
58
59
59
59
59
11
1
2
3
4
4
5
6
6
6
7
7
8
8
9
10
12
13
14
15
16
17
18
18
19
20
20
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1025206K | K***K | FRAME | |
| 1 | K***H | FRAME, FRONT | |
| 1 | K***J | FRAME, FRONT | |
| 2 | K***H | FRAME, REAR | |
| 2 | K***J | FRAME, REAR | |
| 2 | K***K | FRAME, REAR | |
| 3 | 4***A | CAP, END | |
| 4 | S***6 | BOLT | |
| 5 | 1***9 | CAP, BEARING | |
| 6 | 4***8 | BEARING, TAPER ROLLER | |
| 7 | 4***4 | SHIM 0.1T | |
| 8 | 4***5 | SHIM 0.5T | |
| 9 | S***6 | Bolt | |
| 10 | K***4 | NUT | |
| 11 | S***1 | PIN | |
| 12 | 4***5 | SHIM 0.2T | |
| 13 | 4***6 | SHIM 0.5T | |
| 14 | D***8 | WASHER | |
| 15 | K***3 | SPACER | |
| 16 | 4***6 | SPACER | |
| 17 | K***4 | PIN | |
| 18 | 2***7 | SEAL, DUST | |
| 19 | 4***A | CAP, END | |
| 20 | K***A | STOPPER | |
| 21 | S***6 | BOLT | |
| 22 | S***6 | BOLT M16X2.0X45 | |
| 23 | K***2 | PIN | |
| 24 | 2***8 | SEAL, DUST | |
| 25 | S***3 | WASHER M16 | |
| 26 | 2***2 | Adapter | |
| 27 | D***2 | HOSE | |
| 28 | D***5 | HOSE | |
| 29 | 4***2 | CYLINDER, STEERING | |
| 30 | K***1 | PIN | |
| 31 | K***9 | PIN | |
| 32 | 2***5 | SHIM 1.6T | |
| 33 | 2***6 | SHIM 1.0T | |
| 34 | 2***1 | SEAL, DUST | |
| 35 | D***8 | BUSHING, RUBBER | |
| 36 | 4***3 | PIN, SET | |
| 37 | 1***A | PLATE | |
| 42 | S***1 | NIPPLE;GREASE | |
| 43 | 2***1 | ADAPTER PF1/4-PT1/8 | |
| 44 | S***6 | BOLT | |
| 45 | 2***8 | WASHER | |
| 46 | K***3 | COVER | |
| 47 | S***6 | BOLT | |
| 48 | S***3 | WASHER;SPRING | |
| 49 | 4***A | WASHER, HARD | |
| 50 | K***4 | COVER | |
| 51 | 4***A | WASHER | |
| 52 | S***3 | SCREW, SET M10X1.5X10 | |
| 53 | 1***0 | CAP;GREASE NIPPLE | |
| 54 | 1***0 | CAP, BEARING | |
| 57 | D***4 | HOSE | |
| 58 | 2***3 | SHIM | |
| 59 | D***6 | SHIM |
