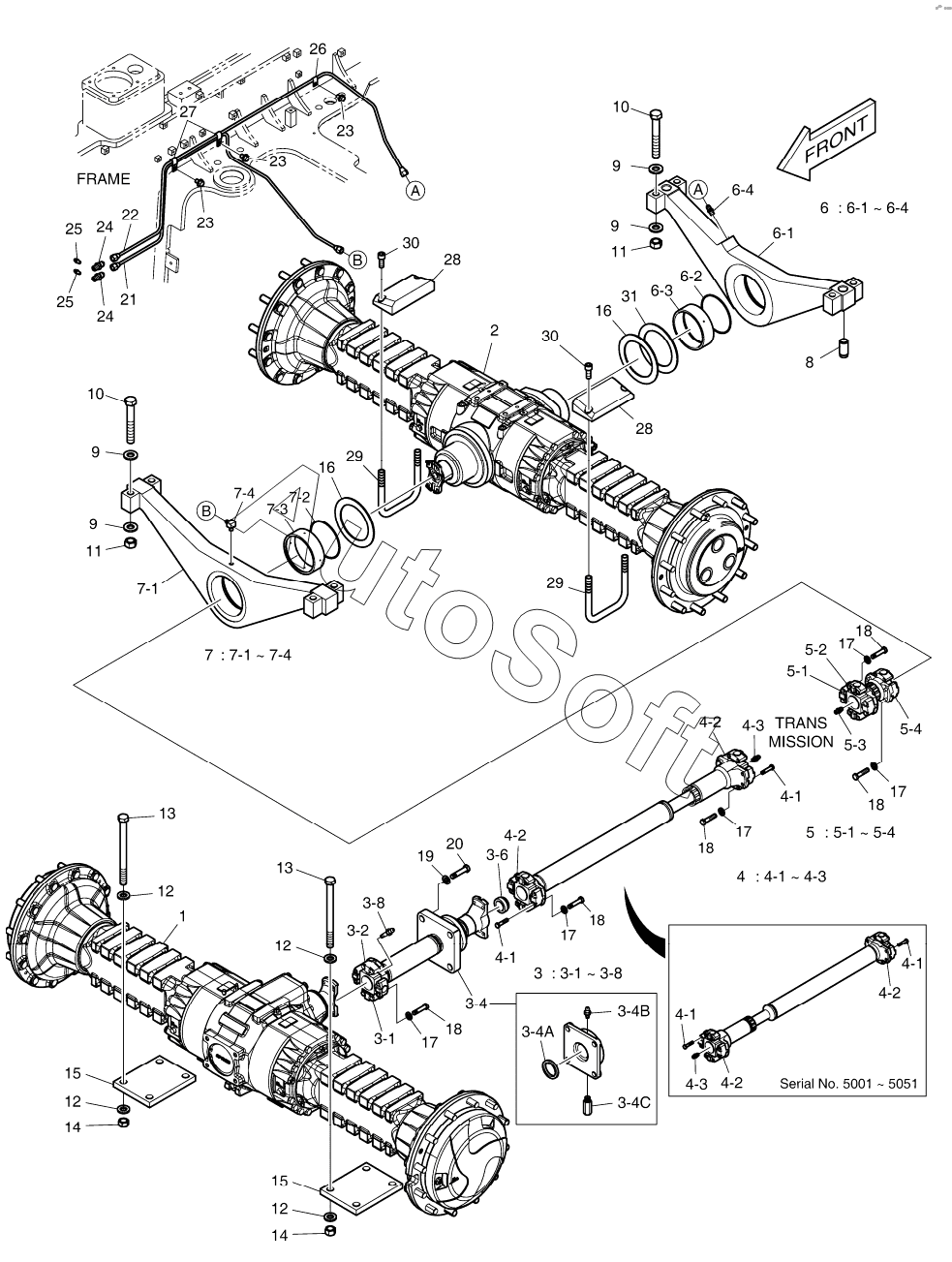

Каталог запасных частей к технике: Doosan DL200TC (2010). AXLE & DRIVE SHAFT
1
2
3
3-1
3-1
3-2
3-4
3-4A
3-4B
3-4C
3-6
3-8
3-8
4
4-1
4-1
4-1
4-1
4-1
4-2
4-2
4-2
4-2
4-3
4-3
4-3
5
5-1
5-1
5-2
5-3
5-4
5-4
6
6-1
6-1
6-2
6-3
6-4
6-4
7
7-1
7-1
7-2
7-3
7-4
7-4
8
9
9
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
17
17
17
17
18
18
18
18
18
19
20
21
22
23
23
23
24
24
25
25
26
27
28
28
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 190101-00045 | 1***5 | AXLE & DRIVE SHAFT ASSY | |
| K1018081C | K***C | AXLE & DRIVE SHAFT ASS'Y | |
| 1 | 2***5 | AXLE, FRONT | |
| 10 | S***6 | Bolt | |
| 11 | S***3 | Nut | |
| 12 | 4***A | WASHER | |
| 13 | D***7 | BOLT | |
| 14 | S***3 | NUT M22X2.5 | |
| 15 | 4***A | PLATE | |
| 16 | 4***0 | WASHER, THRUST | |
| 17 | S***3 | WASHER;SPRING | |
| 18 | 4***6 | BOLT | |
| 19 | 4***A | WASHER, HARD | |
| 2 | 2***6 | AXLE, REAR | |
| 20 | S***6 | BOLT M16X2.0X50 | |
| 21 | K***A | PIPE, GREASE | |
| 22 | K***A | PIPE, GREASE | |
| 23 | K***9 | BOLT | |
| 24 | 2***0 | ADAPTER | |
| 25 | S***1 | NIPPLE;GREASE | |
| 26 | 2***8 | CLIP, PIPE | |
| 27 | D***7 | Clip | |
| 28 | 4***5 | BLOCK, STOP | |
| 29 | 4***A | PIPE, STRAP | |
| 3 | K***6 | DRIVE SHAFT, FRONT | |
| 3-1 | 1***2 | BOLT | |
| 3-2 | K***2 | BEARING, JOURNAL | |
| 3-4 | K***4 | FLANGE, BEARING | |
| 3-4A | K***4 | SEAL | |
| 3-4B | K***2 | NIPPLE, GREASE | |
| 3-4C | K***7 | VALVE, AIR-RELIEF | |
| 3-6 | 1***2 | NUT | |
| 3-8 | 1***5 | NIPPLE, GREASE | |
| 30 | S***6 | BOLT;SOCKET M16X2.0X40L | |
| 31 | K***8 | WASHER, THRUST | |
| 4 | 2***2 | DRIVE SHAFT, CENTER | |
| 4-1 | 1***2 | BOLT | |
| 4-2 | 1***4 | BEARING, JOURNAL | |
| 4-3 | 1***4 | VALVE, AIR-RELIEF | |
| 5 | 2***1 | DRIVE SHAFT, REAR | |
| 5-1 | 1***2 | BOLT | |
| 5-2 | 1***4 | BEARING, JOURNAL | |
| 5-3 | 1***4 | VALVE, AIR-RELIEF | |
| 5-4 | 1***9 | U-JOINT | |
| 6 | K***B | SUPPORT, AXLE REAR | |
| 6-1 | P***G | PIVOT BEARING | |
| 6-2 | S***0 | O-RING | |
| 6-3 | 4***0 | BUSHING | |
| 6-4 | 2***0 | ADAPTER | |
| 7 | K***B | SUPPORT, AXLE FRONT | |
| 7-1 | P***G | PIVOT BEARING | |
| 7-2 | S***0 | O-RING | |
| 7-3 | 4***0 | BUSHING | |
| 7-4 | 2***6 | ELBOW | |
| 8 | K***1 | PIN | |
| 9 | D***1 | WASHER |
