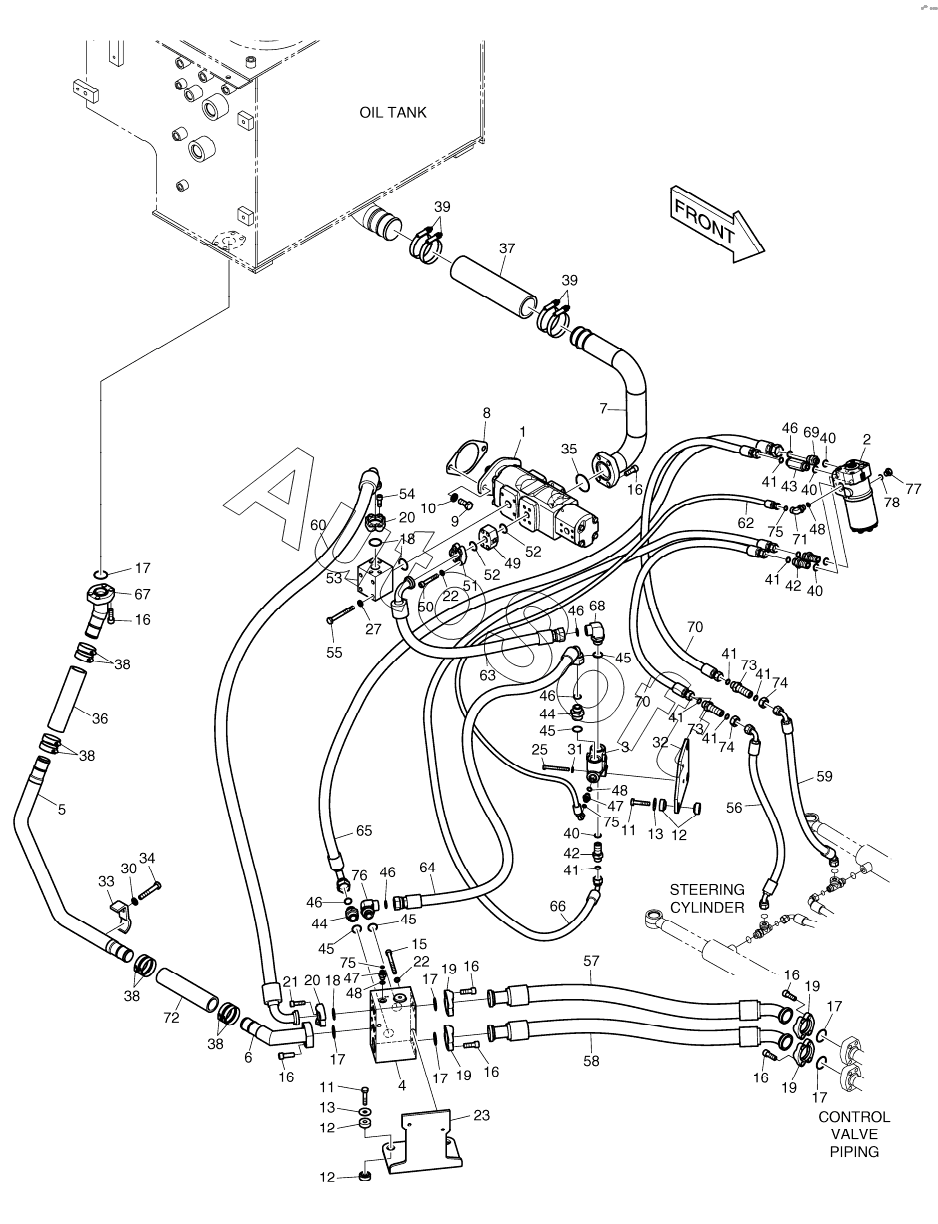

Каталог запасных частей к технике: Doosan DL200TC (2010). MAIN PIPING
50
59
58
57
56
55
54
53
52
52
51
60
49
48
48
48
47
47
46
46
46
46
46
45
45
45
45
44
44
43
42
42
70
70
78
77
76
75
75
75
74
74
73
73
72
71
41
41
41
41
41
41
41
69
68
67
66
65
64
63
62
8
18
18
17
17
17
17
17
17
16
16
16
16
16
16
16
15
13
13
12
12
12
11
11
10
9
19
19
19
19
7
6
5
4
3
2
1
32
40
40
40
40
39
39
38
38
38
38
37
36
35
34
33
31
30
27
25
23
22
22
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1017041E | K***E | MAIN PIPING ASS'Y | |
| 1 | K***A | PUMP, MAIN | |
| 2 | 4***5 | UNIT, STEERING | |
| 3 | 4***6 | PRIORITY VALVE | |
| 4 | K***2 | VALVE, BLOCK | |
| 5 | K***3 | PIPE, RETURN | |
| 6 | K***8 | PIPE, RETURN | |
| 7 | K***A | PIPE, SUCTION | |
| 7 | K***B | PIPE, SUCTION | |
| 8 | 4***A | GASKET | |
| 9 | S***6 | BOLT | |
| 10 | S***3 | Washer | |
| 11 | S***6 | BOLT | |
| 12 | 2***7 | RUBBER, CUSHION | |
| 13 | 2***2 | WASHER | |
| 15 | S***6 | Bolt, socket | |
| 16 | S***6 | BOLT;SOCKET M12X1.75X35 | |
| 17 | 2***3 | O-ring | |
| 18 | 2***9 | O-RING | |
| 19 | 4***7 | FLANGE, HALF | |
| 20 | 2***8 | Flange | |
| 21 | S***6 | BOLT M10X1.5X35 | |
| 22 | S***3 | WASHER;SPRING | |
| 23 | K***5 | BRACKET | |
| 25 | S***6 | BOLT | |
| 27 | S***3 | WASHER;SPRING M10 | |
| 30 | S***3 | WASHER;SPRING M10 | |
| 31 | S***3 | WASHER;SPRING | |
| 32 | K***7 | PLATE | |
| 33 | 2***6 | CLAMP, PIPE | |
| 34 | S***6 | BOLT | |
| 35 | 2***7 | O-RING | |
| 36 | D***6 | HOSE | |
| 37 | D***8 | HOSE | |
| 38 | S***7 | CLAMP | |
| 39 | S***2 | Clamp | |
| 40 | S***1 | O-RING | |
| 41 | S***1 | O-RING | |
| 42 | 2***3 | ADAPTER | |
| 43 | 2***6 | ADAPTER | |
| 44 | 2***5 | ADAPTER | |
| 45 | S***1 | O-RING | |
| 46 | S***1 | O-RING | |
| 47 | 2***1 | ADAPTER | |
| 48 | S***1 | O-RING | |
| 49 | 4***9 | BLOCK | |
| 50 | S***6 | Bolt | |
| 51 | 2***9 | FLANGE | |
| 52 | 2***2 | O-RING | |
| 53 | 4***1 | BLOCK, PORT | |
| 54 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 55 | S***6 | BOLT | |
| 56 | D***6 | HOSE | |
| 57 | D***9 | HOSE | |
| 58 | D***7 | HOSE | |
| 59 | D***4 | HOSE | |
| 60 | D***0 | HOSE | |
| 62 | D***6 | HOSE | |
| 63 | D***1 | HOSE | |
| 64 | D***1 | HOSE | |
| 65 | 2***5 | HOSE | |
| 66 | 2***7 | HOSE PF1/2-1600L | |
| 67 | K***0 | PIPE, RETURN | |
| 68 | 2***2 | Elbow | |
| 69 | 2***0 | ADAPTER | |
| 70 | D***2 | HOSE | |
| 71 | D***9 | ELBOW | |
| 72 | D***7 | HOSE | |
| 73 | D***8 | Adapter | |
| 74 | 1***5 | Nut | |
| 75 | S***1 | O-RING | |
| 76 | 2***1 | ELBOW | |
| 77 | 2***1 | PLUG | |
| 78 | S***1 | O-RING |
