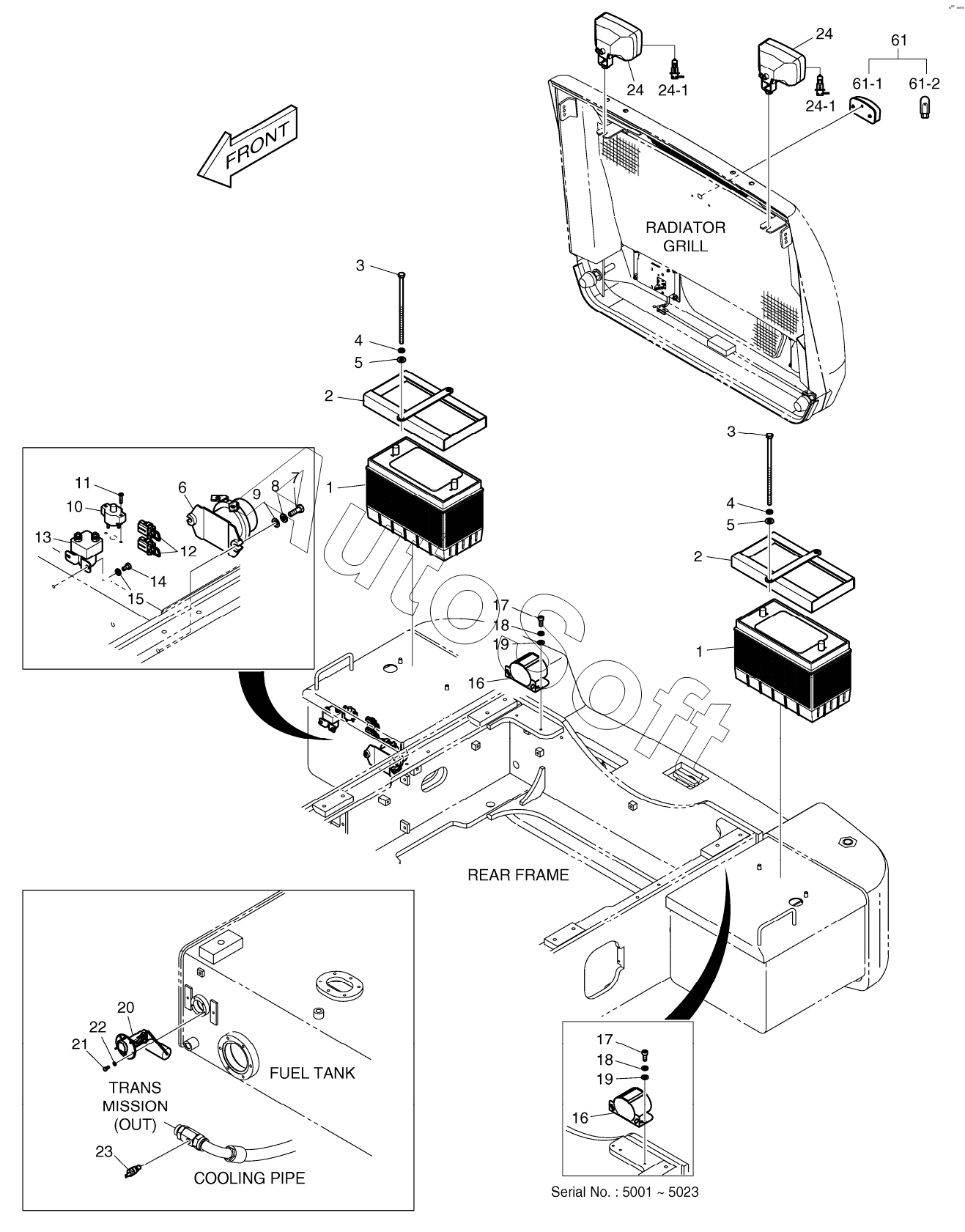

Каталог запасных частей к технике: Doosan DL200TC (2010). ELECTRIC PARTS(1) - BATTERY & REAR LAMP
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
20
21
22
23
24
24
24-1
24-1
61
61-1
61-2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1024075B | K***B | ELECTRIC PARTS(1) - BATTERY | |
| 1 | 5***6 | BATTERY | |
| 10 | 2***4 | BREAKER;CIRCUIT 60A | |
| 11 | 2***4 | SCREW | |
| 12 | 2***A | FUSE;LINK 27A | |
| 13 | 2***2 | RELAY;STARTER | |
| 14 | S***3 | BOLT M6X1.0X12 | |
| 15 | S***3 | WASHER;SPRING M6 | |
| 16 | 5***1 | BUZZER;ALARM | |
| 17 | S***6 | BOLT | |
| 18 | S***3 | WASHER;SPRING | |
| 19 | S***3 | WASHER;PLAIN M8 | |
| 2 | K***A | BRACKET | |
| 20 | 5***0 | SENDER, FUEL | |
| 21 | S***3 | Bolt | |
| 22 | S***3 | WASHER;SPRING | |
| 23 | 2***8 | SENSOR, WATER TEMP | |
| 24 | 5***5 | LAMP;HEAD 24V 70W | |
| 24-1 | 2***4 | BULB | |
| 3 | D***8 | BOLT | |
| 4 | 2***5 | WASHER;SPRING M10 | |
| 5 | 2***1 | WASHER | |
| 6 | 2***4 | RELAY;BATTERY 24V 100A | |
| 61 | K***7 | LAMP, REGISTRATION PLATE | |
| 61-1 | 2***9 | Case,lamp | |
| 61-2 | 2***5 | Bulb | |
| 7 | S***6 | BOLT | |
| 8 | S***3 | WASHER;SPRING | |
| 9 | S***3 | WASHER;PLAIN M8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
