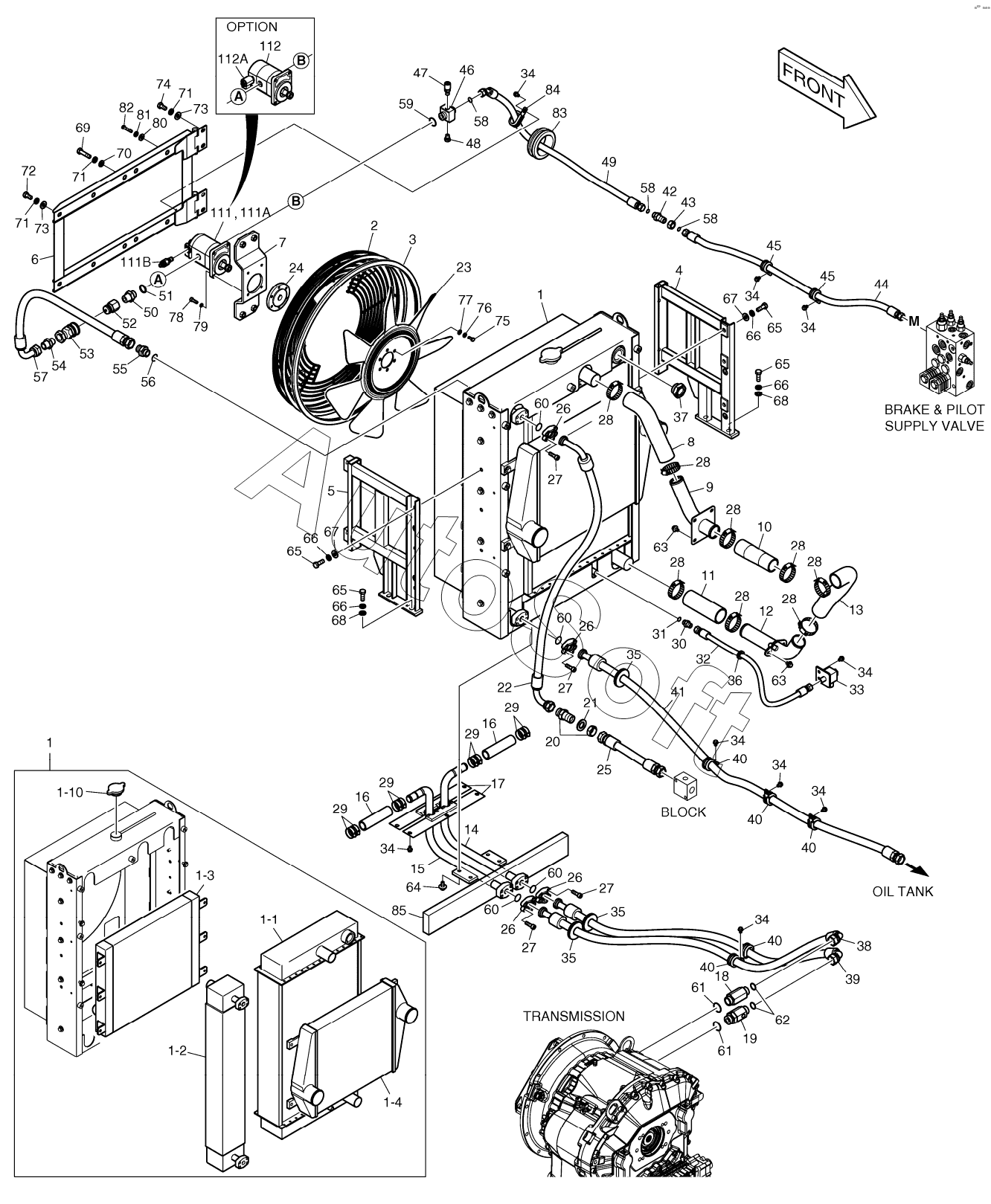

Каталог запасных частей к технике: Doosan DL160 (2009). COOLER PIPING
1
1
1-1
1-2
1-3
1-4
1-10
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
26
26
26
27
27
27
27
28
28
28
28
28
28
28
28
29
29
29
29
30
31
32
33
34
34
34
34
34
34
34
34
34
35
35
35
36
37
38
39
40
40
40
40
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
58
59
60
60
60
60
61
61
62
63
63
64
65
65
65
65
66
66
66
66
67
67
68
68
69
70
71
71
71
72
73
73
74
75
76
77
78
79
80
81
82
83
84
85
111
111A
111B
112
112A
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1033367C | K***C | COOLER PIPING | |
| K1051871 | K***1 | GUARD, FAN | |
| 1 | K***B | RADIATOR ASSY | |
| 1-1 | K***B | RADIATOR | |
| 1-10 | K***4 | CAP | |
| 1-2 | K***A | OIL COOLER, HYD | |
| 1-3 | K***A | OIL COOLER, T/M | |
| 1-4 | K***A | CAC ASSY | |
| 10 | K***9 | HOSE, WATER | |
| 11 | D***6 | HOSE | |
| 111 | 4***3 | MOTOR | |
| 111A | K***5 | VALVE, RELIEF | |
| 111B | 2***0 | SEAL KIT | |
| 112 | K***9 | MOTOR, FAN | |
| 112A | K***8 | VALVE, RELIEF | |
| 12 | K***A | PIPE, WATER | |
| 13 | K***A | HOSE, WATER | |
| 14 | K***3 | PIPE | |
| 15 | K***8 | PIPE | |
| 16 | D***7 | HOSE | |
| 17 | K***4 | COVER, BAFFLE | |
| 18 | D***5 | ADAPTER | |
| 19 | K***5 | ADAPTER | |
| 2 | 1***B | FAN GUARD ASSY | |
| 20 | 4***9 | ADAPTER PF3/4-PF3/4 | |
| 21 | S***3 | WASHER | |
| 22 | D***3 | HOSE | |
| 23 | 9***9 | FAN | |
| 24 | 2***A | HUB | |
| 25 | D***0 | HOSE PF3/4-350L | |
| 25 | D***8 | HOSE PF3/4-350L | |
| 26 | 2***9 | FLANGE | |
| 27 | S***6 | BOLT M10X1.5X35 | |
| 28 | S***7 | CLAMP | |
| 29 | S***3 | CLAMP | |
| 3 | 1***5 | TRIM | |
| 30 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 31 | S***1 | O-RING | |
| 32 | D***5 | HOSE | |
| 33 | 1***A | COCK ASSY | |
| 34 | K***9 | BOLT | |
| 35 | 1***9 | BUSHING, RUBBER | |
| 36 | 2***8 | BUSHING, RUBBER | |
| 37 | 5***0 | GAUGE, COOLANT SIGHT | |
| 38 | D***2 | HOSE UNF 1 3/16-1450L | |
| 39 | D***3 | HOSE UNF 1 3/16-1390L | |
| 4 | K***A | BRACKET, LH | |
| 40 | 1***5 | CLIP D32/M8 | |
| 41 | D***5 | HOSE | |
| 42 | 1***3 | ADAPTER, CONNECTOR | |
| 43 | 1***5 | Nut | |
| 44 | D***8 | HOSE | |
| 45 | 1***4 | CLIP D26/M8 | |
| 46 | 1***A | ADAPTER | |
| 47 | 1***2 | SCREW, COUPLING | |
| 48 | 2***7 | PLUG | |
| 49 | D***7 | HOSE | |
| 5 | K***A | BRACKET, RH | |
| 50 | 1***3 | ADAPTER | |
| 51 | S***1 | Ring, seal | |
| 52 | 1***6 | NIPPLE, QUICK | |
| 53 | 1***3 | COUPLER, QUICK | |
| 54 | 2***4 | ADAPTER PT3/4-PF3/4 | |
| 55 | 2***0 | ADAPTER | |
| 56 | S***1 | O-RING | |
| 57 | D***4 | HOSE | |
| 58 | S***1 | O-RING | |
| 59 | S***1 | SEAL;WASHER | |
| 6 | K***B | BRACKET | |
| 60 | 2***2 | O-RING | |
| 61 | S***1 | O-RING | |
| 62 | S***1 | O-RING | |
| 63 | D***3 | BOLT | |
| 64 | D***7 | BOLT | |
| 65 | S***6 | Bolt | |
| 66 | S***3 | WASHER;SPRING M10 | |
| 67 | 2***6 | WASHER | |
| 68 | S***3 | WASHER;PLAIN | |
| 69 | 2***1 | Bolt | |
| 7 | 1***3 | BRACKET | |
| 70 | 2***6 | Washer | |
| 71 | 2***6 | WASHER | |
| 72 | 2***5 | BOLT | |
| 73 | 2***7 | Washer | |
| 74 | 2***7 | Bolt | |
| 75 | S***6 | BOLT | |
| 76 | S***3 | WASHER;SPRING | |
| 77 | S***3 | WASHER;PLAIN M8 | |
| 78 | S***6 | Bolt | |
| 79 | S***3 | WASHER;SPRING | |
| 8 | K***7 | HOSE, WATER | |
| 80 | 2***1 | WASHER | |
| 81 | 2***5 | WASHER;SPRING M10 | |
| 82 | 2***9 | BOLT M10X1.5X40 | |
| 83 | 2***3 | Bushing, rubber | |
| 84 | 1***4 | Clip | |
| 85 | K***9 | SPONGE | |
| 9 | K***8 | PIPE, WATER |
