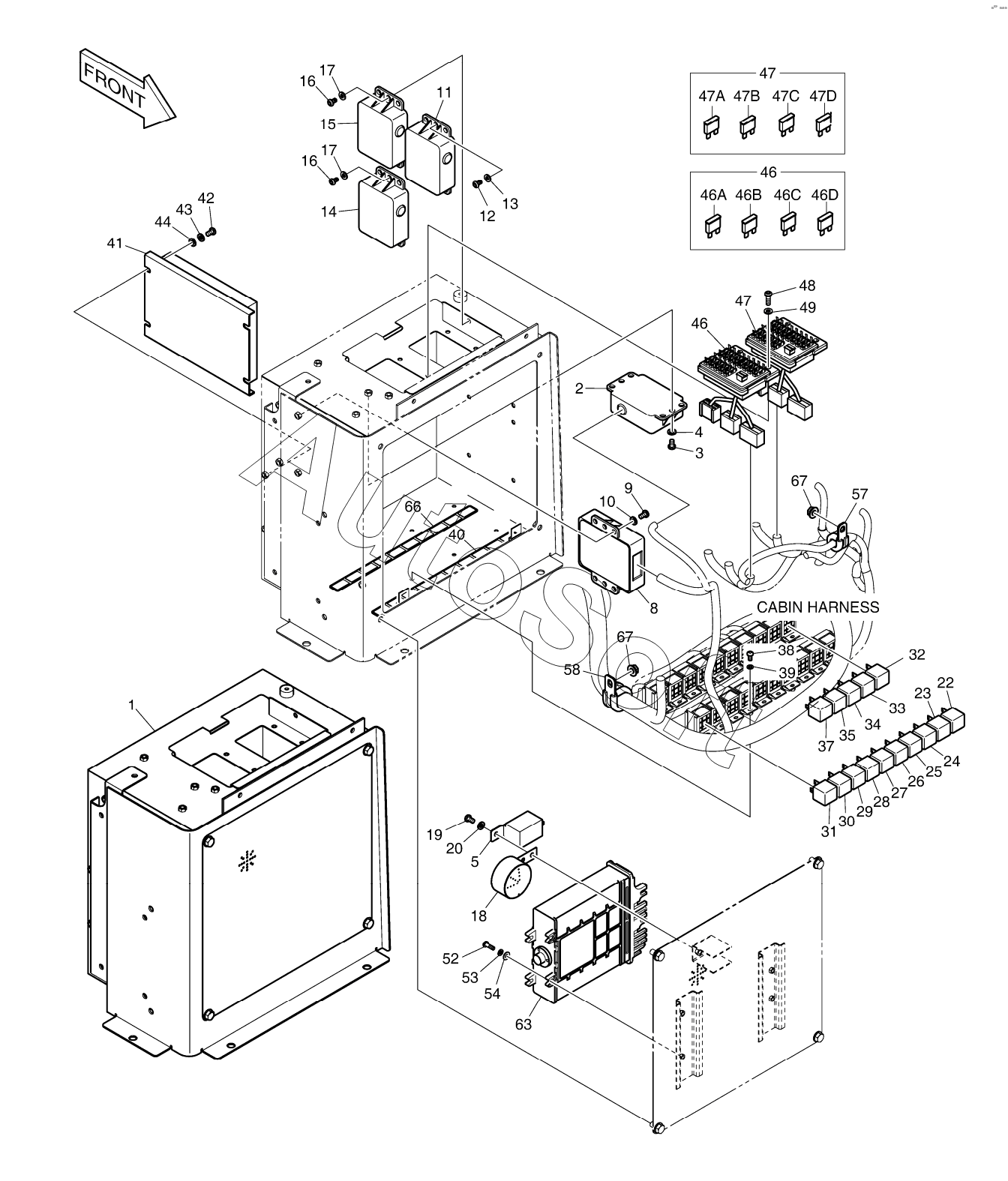

Каталог запасных частей к технике: Doosan DL160 (2009). ELECTRIC BOX
1
2
3
4
5
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
37
38
39
40
41
42
43
44
46
46
46A
46B
46C
46D
47
47
47A
47B
47C
47D
48
49
52
53
54
57
58
63
66
67
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1038458H | K***H | ELECTRIC, BOX | |
| 1 | K***6 | SUPPORT | |
| 10 | S***3 | WASHER;SPRING M6 | |
| 11 | 2***2 | TIMER, WIPER | |
| 12 | S***3 | SCREW M6X1.0X10 | |
| 13 | S***3 | WASHER;SPRING M6 | |
| 14 | 2***3 | CONVERTER;DC-DC (2) | |
| 15 | 2***3 | CONVERTER;DC-DC (2) | |
| 16 | S***3 | SCREW M6X1.0X10 | |
| 17 | S***3 | WASHER;SPRING M6 | |
| 18 | 2***A | BUZZER, PILOT | |
| 19 | S***3 | SCREW M6X1.0X10 | |
| 2 | 2***5 | STARTER;CONTROLLER | |
| 20 | S***3 | WASHER;SPRING M6 | |
| 22 | 2***3 | RELAY | |
| 23 | 2***3 | RELAY | |
| 24 | 2***3 | RELAY | |
| 25 | 2***3 | RELAY | |
| 26 | 2***3 | RELAY | |
| 27 | 2***3 | RELAY | |
| 28 | 2***3 | RELAY | |
| 29 | 2***3 | RELAY | |
| 3 | S***3 | SCREW M6X1.0X10 | |
| 30 | 2***3 | RELAY | |
| 31 | 2***3 | RELAY | |
| 32 | 2***3 | RELAY | |
| 33 | 2***3 | RELAY | |
| 34 | 2***3 | RELAY | |
| 35 | 2***3 | RELAY | |
| 37 | 2***3 | RELAY | |
| 38 | S***3 | SCREW M5X0.8X10 | |
| 39 | S***3 | WASHER;SPRING | |
| 4 | S***3 | WASHER;SPRING M6 | |
| 40 | K***0 | NAME, PLATE | |
| 41 | K***A | CONTROLLER, FAN | |
| 42 | S***3 | SCREW M6X1.0X10 | |
| 43 | S***3 | WASHER;SPRING M6 | |
| 44 | S***3 | WASHER;PLAIN | |
| 46 | K***8 | BOX, FUSE | |
| 46A | 2***6 | FUSE;BLADE 10A | |
| 46B | 2***7 | FUSE;BLADE 15A | |
| 46C | 2***8 | FUSE;BLADE 20A | |
| 46D | 2***5 | FUSE;BLADE 30A | |
| 47 | K***8 | BOX, FUSE | |
| 47A | 2***6 | FUSE;BLADE 10A | |
| 47B | 2***7 | FUSE;BLADE 15A | |
| 47C | 2***8 | FUSE;BLADE 20A | |
| 47D | 2***5 | FUSE;BLADE 30A | |
| 48 | S***3 | SCREW M6X1.0X20 | |
| 49 | S***3 | WASHER;SPRING M6 | |
| 5 | 2***1 | Unit, blinker | |
| 52 | S***3 | SCREW M5X0.8X16 | |
| 53 | S***3 | WASHER;SPRING | |
| 54 | S***3 | WASHER, SPRING | |
| 57 | 1***3 | CLIP D20/M8 | |
| 58 | 1***4 | CLIP D26/M8 | |
| 63 | K***A | CONTROLLER, TRANSMISSION | |
| 66 | K***1 | PLATE, NAME | |
| 67 | 2***5 | NUT M8X1.25 | |
| 8 | 5***1 | UNIT, CONTROL | |
| 9 | S***3 | SCREW M6X1.0X10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
