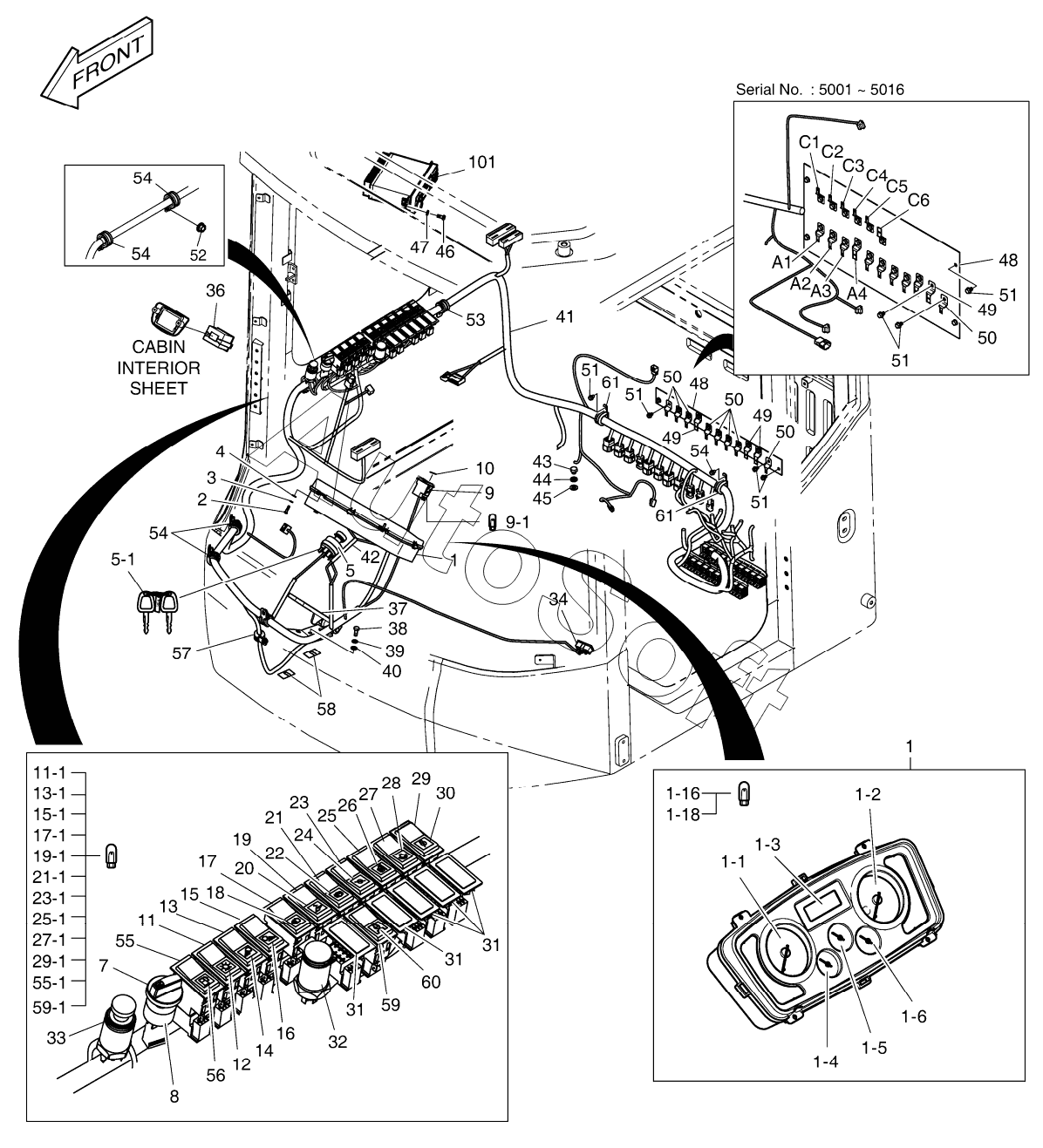

Каталог запасных частей к технике: Doosan DL160 (2009). ELECTRIC PARTS - CABIN
1
1
1-1
1-2
1-3
1-4
1-5
1-6
1-16
1-18
2
3
4
5
5-1
7
8
9
9-1
10
11
11-1
12
13
13-1
14
15
15-1
16
17
17-1
18
19
19-1
20
21
21-1
22
23-1
24
25
25-1
26
27
27-1
28
29
29-1
30
31
31
31
32
33
33
34
36
37
38
39
40
41
42
43
44
45
46
47
48
48
48
48
49
49
49
49
49
49
50
50
50
50
50
50
50
50
50
50
51
51
51
51
51
51
51
51
51
51
52
53
54
54
54
54
55
55-1
56
57
58
59
59-1
60
61
61
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1038460C | K***C | ELECTRIC PARTS | |
| 1 | K***A | PANEL, GAUGE | |
| 1-1 | K***6 | METER, SPEED | |
| 1-16 | 5***A | BULB | |
| 1-18 | S***H | Bulb | |
| 1-2 | K***7 | METER, TACHO | |
| 1-3 | K***2 | DISPLAY | |
| 1-4 | K***6 | GAUGE, FUEL | |
| 1-5 | K***7 | GAUGE, WATER TEMP | |
| 1-6 | K***8 | GAUGE, T/M OIL TEMP | |
| 10 | 2***2 | Insert, hazard | |
| 101 | К***1 | RADIO | |
| 11 | 2***9 | SWITCH;LAMP | |
| 11-1 | K***3 | LAMP;PILOT | |
| 12 | 2***4 | INSERT;LAMP | |
| 13 | 2***8 | SWITCH;OVERLOAD WARNING | |
| 13-1 | K***3 | LAMP;PILOT | |
| 14 | 2***5 | Insert, working lamp | |
| 15 | 2***8 | SWITCH;OVERLOAD WARNING | |
| 15-1 | K***3 | LAMP;PILOT | |
| 16 | 2***0 | INSERT, REAR WORKING LAMP | |
| 17 | 2***9 | SWITCH, REAR WIPER/WASHER | |
| 17-1 | K***3 | LAMP;PILOT | |
| 18 | 2***8 | INSERT, REAR WIPER/WASHER | |
| 19 | 2***8 | SWITCH;OVERLOAD WARNING | |
| 19-1 | K***3 | LAMP;PILOT | |
| 2 | S***3 | SCREW | |
| 20 | 2***7 | Insert, pilot cut off | |
| 21 | 2***8 | SWITCH;OVERLOAD WARNING | |
| 21-1 | K***3 | LAMP;PILOT | |
| 22 | 2***6 | Insert, parking brake | |
| 23-1 | K***3 | LAMP;PILOT | |
| 24 | 2***5 | INSERT, T/M CUT OFF | |
| 25 | 2***8 | SWITCH;OVERLOAD WARNING | |
| 25-1 | K***3 | LAMP;PILOT | |
| 26 | 2***9 | INSERT, MIRROR HEAT RAYS | |
| 27 | 2***8 | SWITCH;OVERLOAD WARNING | |
| 27-1 | K***3 | LAMP;PILOT | |
| 28 | 2***1 | INSERT, ALTERNATOR IDLE | |
| 29 | 2***8 | SWITCH;OVERLOAD WARNING | |
| 29-1 | K***3 | LAMP;PILOT | |
| 3 | S***3 | WASHER;SPRING | |
| 30 | 2***9 | INSERT, WARNING CHECK | |
| 31 | 2***2 | COVER | |
| 32 | 5***6 | SOCKET;12V POWER | |
| 33 | 5***1 | LIGHTER;CIGAR | |
| 34 | 2***0 | METER;HOUR | |
| 36 | 5***A | CLOCK | |
| 37 | K***6 | PEDAL;ACCELERATOR | |
| 38 | S***3 | BOLT M8X1.25X20 | |
| 39 | S***3 | WASHER;SPRING | |
| 4 | S***3 | WASHER;PLAIN | |
| 40 | S***3 | WASHER;PLAIN M8 | |
| 41 | K***B | HARNESS, CABIN | |
| 41 | K***7 | HARNESS, CABIN | |
| 42 | K***5 | HARNESS, JOINT GAUGE PANEL | |
| 420 -23 | 2***8 | SWITCH;OVERLOAD WARNING | |
| 43 | S***3 | BOLT | |
| 44 | S***3 | WASHER;SPRING M10 | |
| 45 | S***3 | WASHER;PLAIN | |
| 46 | S***3 | SCREW M5X0.8X12 | |
| 47 | S***3 | WASHER;SPRING | |
| 48 | K***9 | BRACKET, CONNECTOR | |
| 48 | K***8 | BRACKET, CONNECTOR | |
| 49 | 2***0 | BRACKET;HOUSING W15 | |
| 49 | 2***0 | BRACKET;HOUSING W15 | |
| 5 | K***A | Switch, starter | |
| 5-1 | K***B | Key, starter | |
| 50 | 2***1 | BRACKET;HOUSING W9 | |
| 50 | 2***1 | BRACKET;HOUSING W9 | |
| 51 | K***9 | BOLT | |
| 51 | K***9 | BOLT | |
| 52 | 2***5 | NUT M8X1.25 | |
| 53 | 1***6 | CLIP D38/M8 | |
| 54 | 1***5 | CLIP D32/M8 | |
| 55 | 2***8 | SWITCH;OVERLOAD WARNING | |
| 55-1 | К***3 | LAMP, PILOT | |
| 56 | 2***5 | INSERT, ECONOMIC | |
| 57 | 1***2 | CLIP D14/M8 | |
| 58 | 2***1 | Clamp,metal | |
| 59 | 5***9 | SWITCH, ROCKER | |
| 59-1 | К***3 | LAMP, PILOT | |
| 60 | 2***0 | INSERT, SPEED | |
| 61 | 1***5 | CLIP D32/M8 | |
| 7 | K***0 | SWITCH, ROTARY | |
| 8 | K***6 | KNOB | |
| 9 | 2***8 | Switch, rocker | |
| 9-1 | K***3 | LAMP;PILOT |
