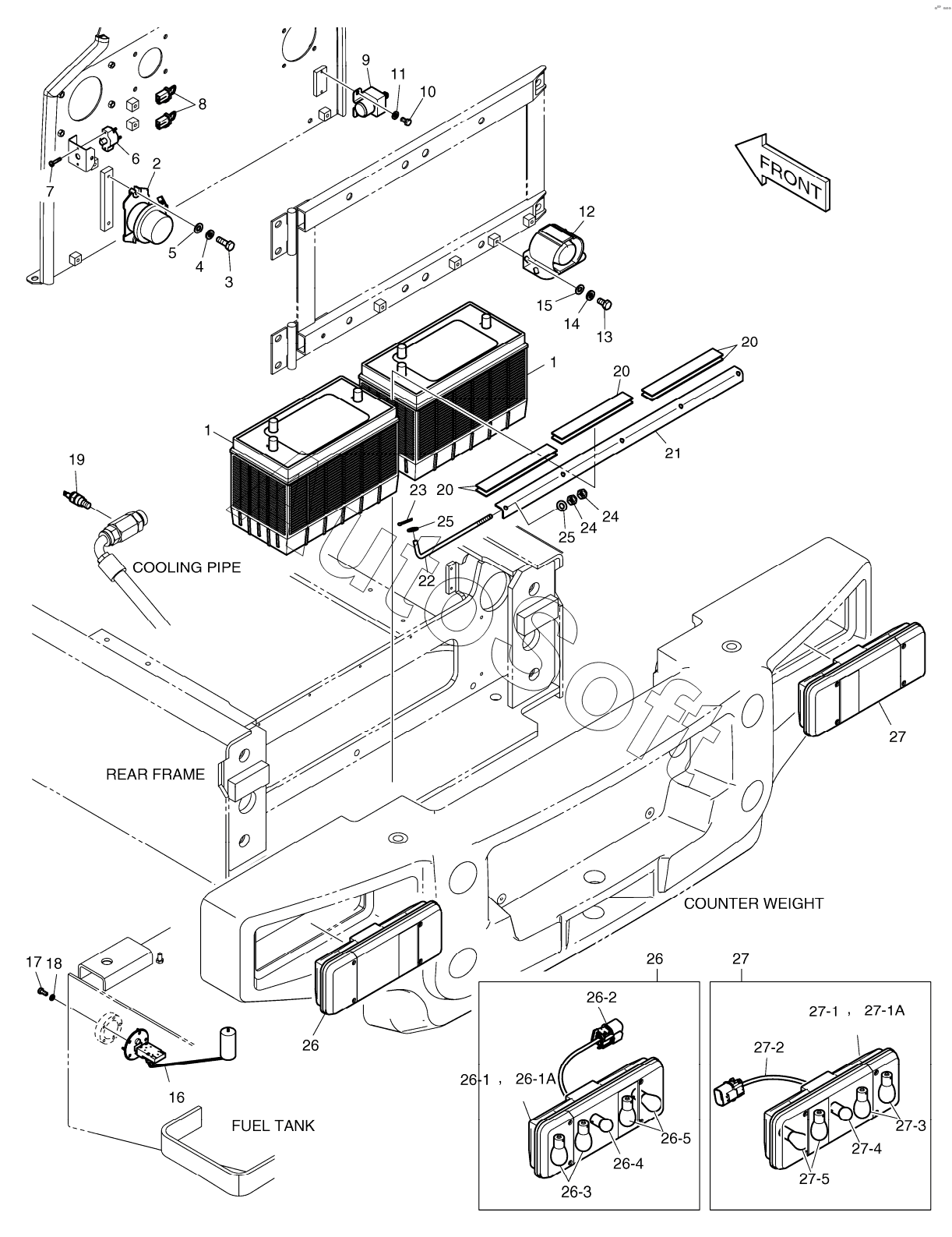

Каталог запасных частей к технике: Doosan DL160 (2009). ELECTRIC PARTS - REAR FRAME
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
24
25
25
26
26
26-1
26-1A
26-2
26-3
26-4
26-5
27
27
27-1
27-1A
27-2
27-3
27-4
27-5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1038452 | K***2 | ELECTRIC, REAR FRAME | |
| 1 | 2***4 | BATTERY | |
| 10 | S***3 | BOLT M6X1.0X12 | |
| 11 | S***3 | WASHER;SPRING M6 | |
| 12 | 2***4 | Buzzer, alarm | |
| 13 | S***3 | BOLT M8X1.25X16 | |
| 14 | S***3 | WASHER;SPRING | |
| 15 | S***3 | WASHER;PLAIN M8 | |
| 16 | 5***A | SENSOR, FUEL | |
| 17 | S***3 | Bolt | |
| 18 | S***3 | WASHER;SPRING | |
| 19 | 2***8 | SENSOR, WATER TEMP | |
| 2 | 2***4 | RELAY;BATTERY 24V 100A | |
| 20 | 2***1 | CUSHION | |
| 21 | 4***A | HOLDER, BATTERY | |
| 22 | 4***A | STAY | |
| 23 | S***1 | PIN, SPLIT | |
| 24 | S***3 | NUT M8X1.25 | |
| 25 | S***3 | WASHER;PLAIN M8 | |
| 26 | 2***E | LAMP, REAR COMB(L.H) | |
| 26-1 | 2***8 | Case, lamp | |
| 26-1A | 5***2 | Lens, rear lamp | |
| 26-2 | 2***A | HARNESS, LAMP | |
| 26-3 | 5***5 | Bulb | |
| 26-4 | S***H | Bulb | |
| 26-5 | S***H | Bulb | |
| 27 | 2***E | LAMP, REAR COMB(R.H) | |
| 27-1 | 2***9 | Case, lamp | |
| 27-1A | 5***2 | Lens, rear lamp | |
| 27-2 | 2***A | HARNESS, LAMP | |
| 27-3 | 5***5 | Bulb | |
| 27-4 | S***H | Bulb | |
| 27-5 | S***H | Bulb | |
| 3 | S***6 | BOLT | |
| 4 | S***3 | WASHER;SPRING | |
| 5 | S***3 | WASHER;PLAIN M8 | |
| 6 | 2***4 | BREAKER;CIRCUIT 60A | |
| 7 | 2***4 | SCREW | |
| 8 | 2***A | FUSE;LINK 27A | |
| 9 | 2***2 | RELAY;STARTER |
